Restauration complète amplificateur Sansui AU-6600 (1975-76)

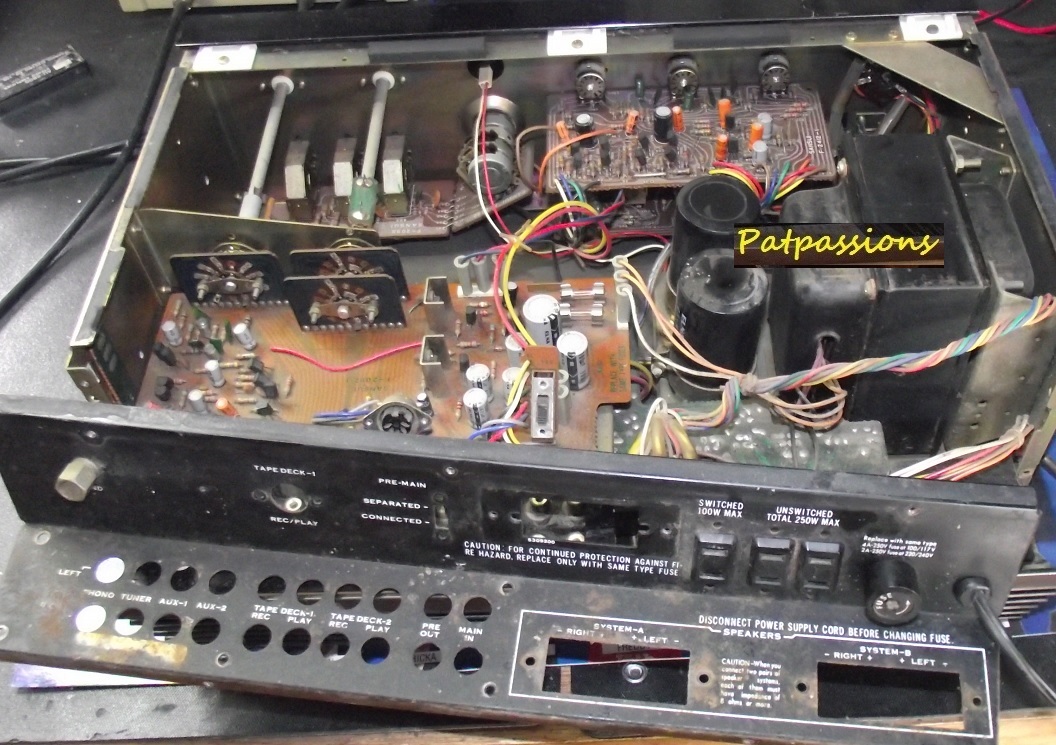

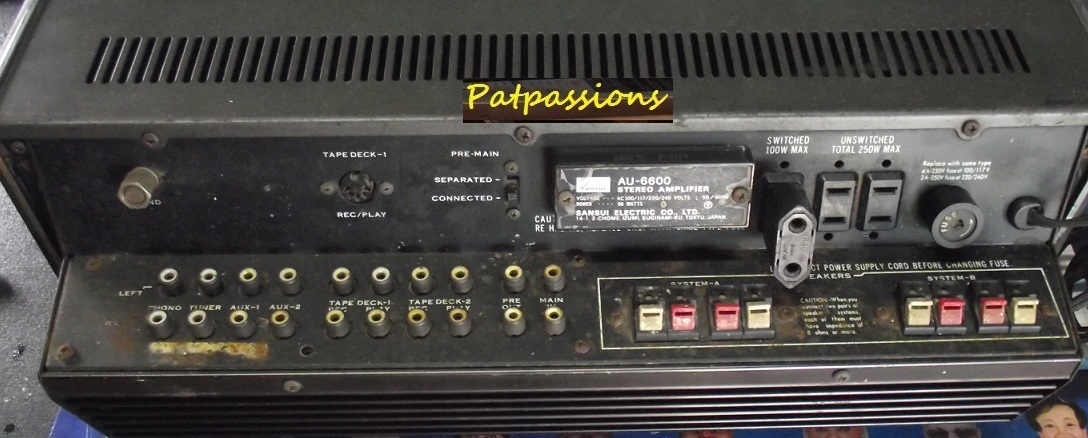

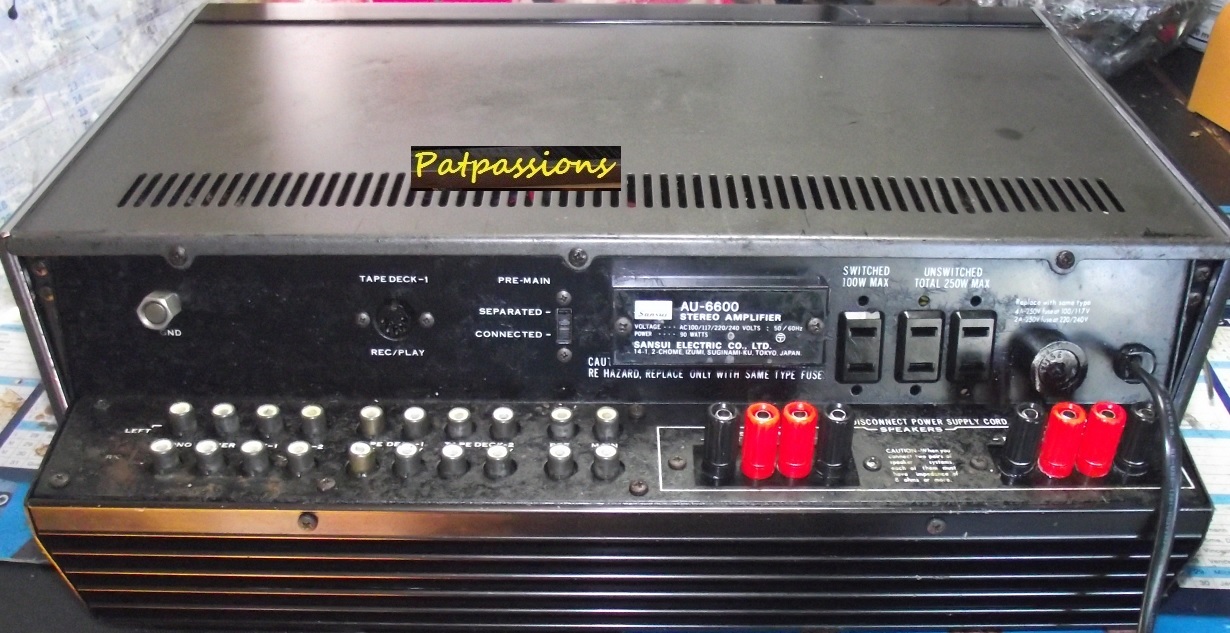

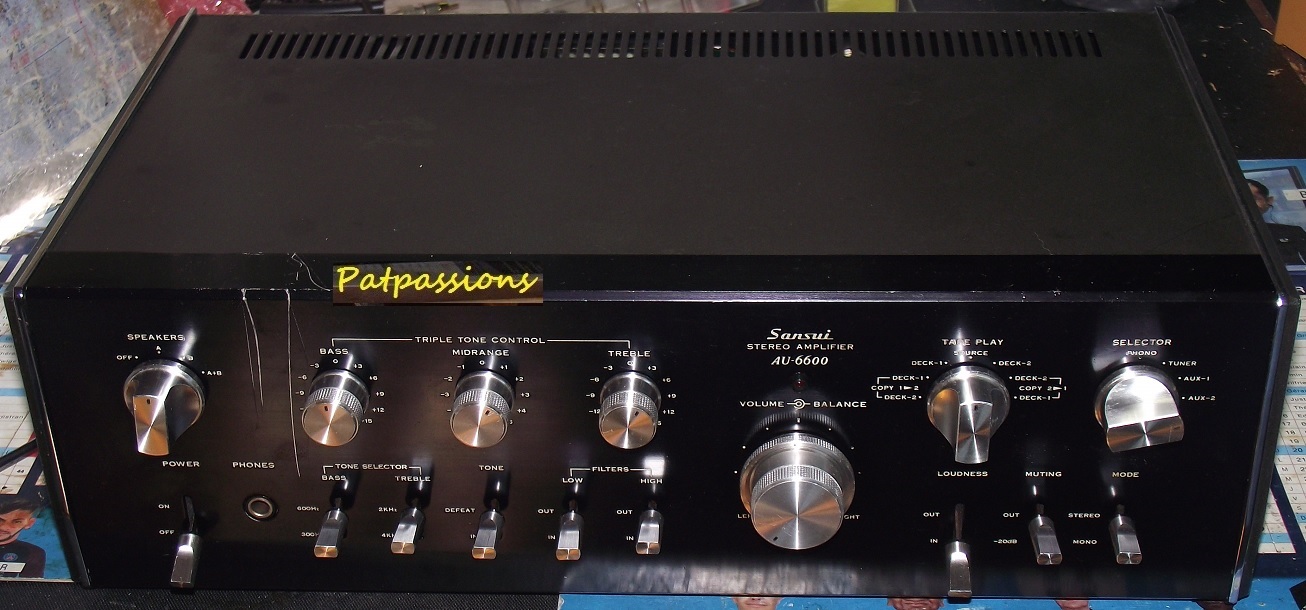

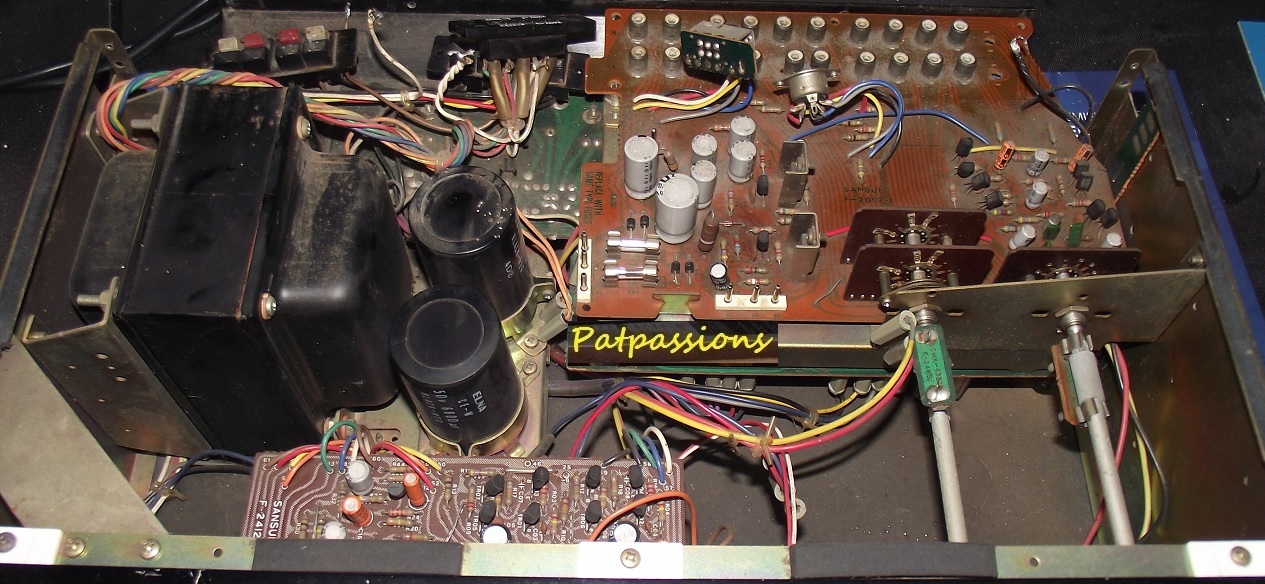

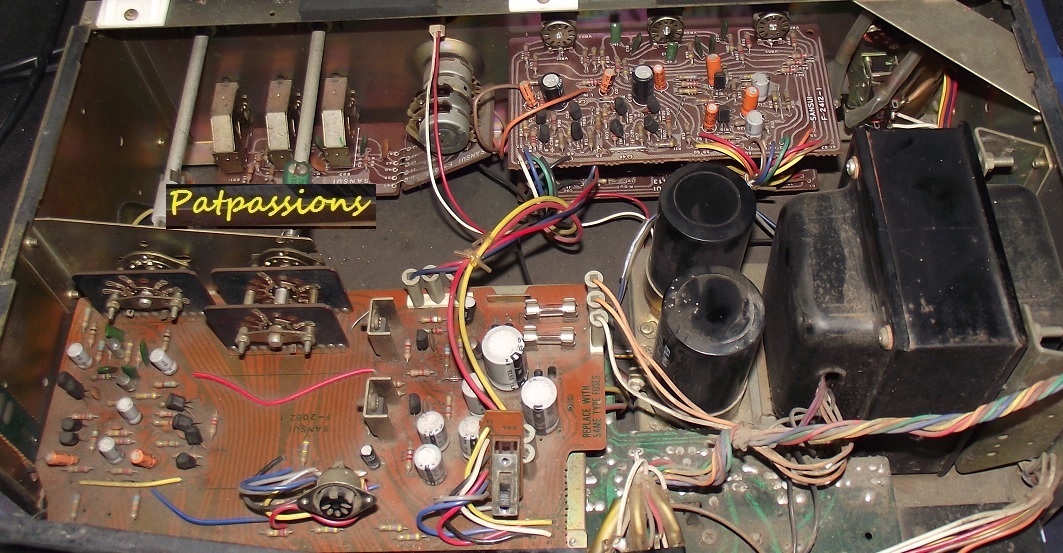

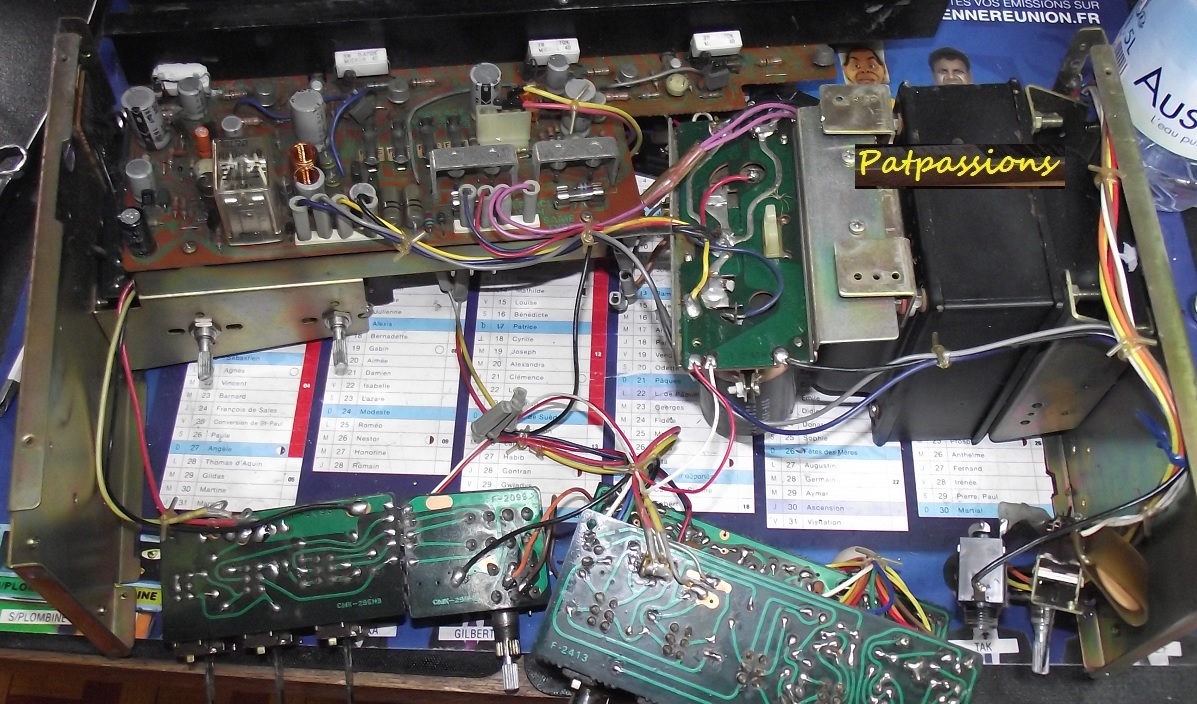

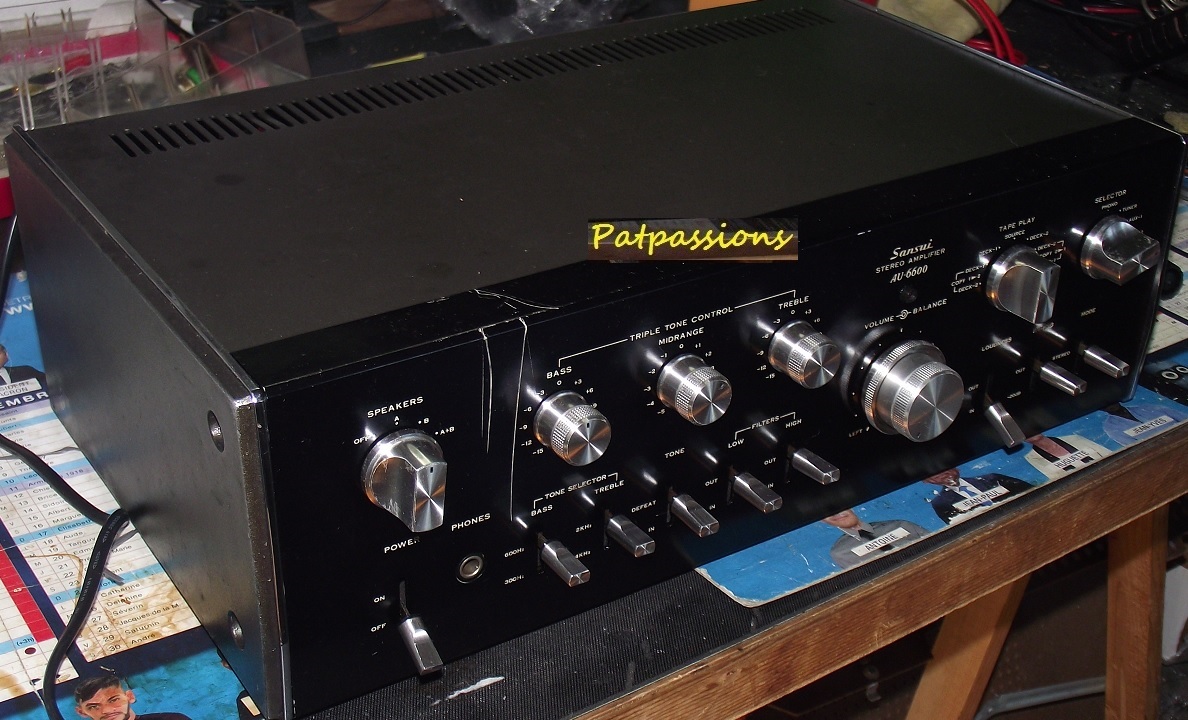

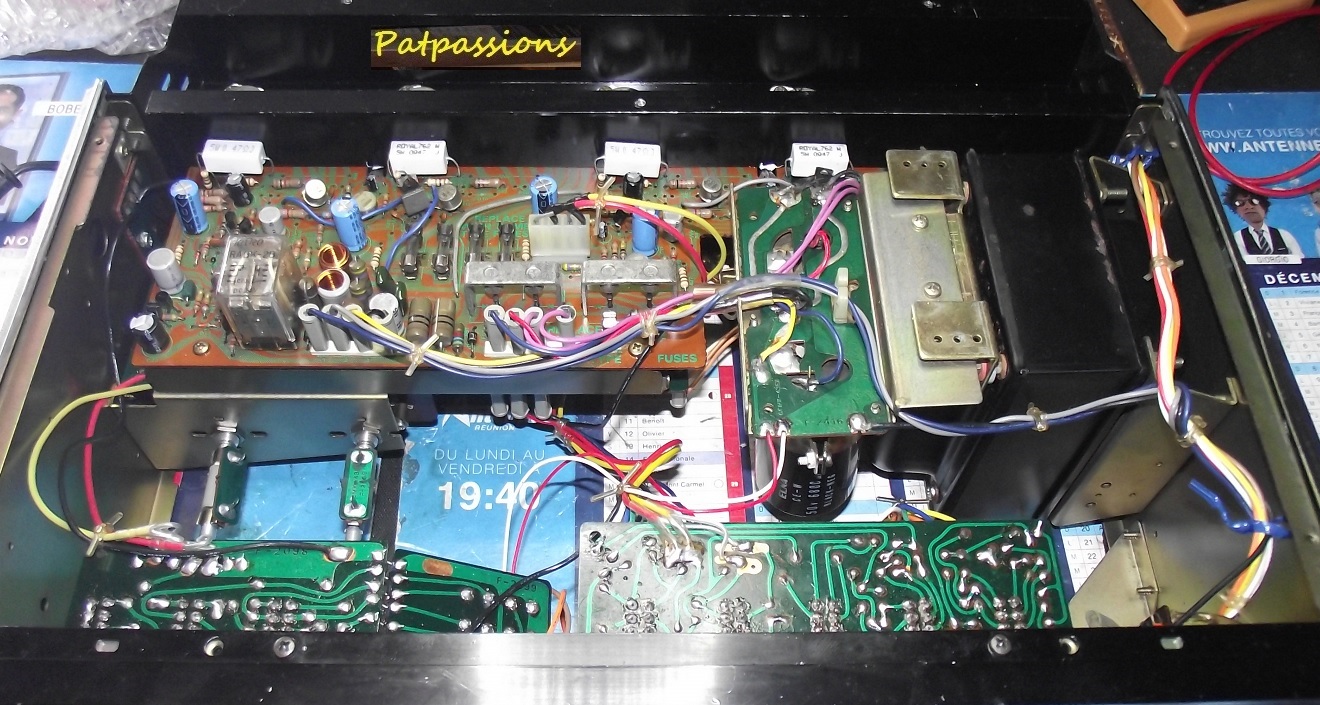

A l'arrivée de l'appareil
Principaux Travaux à effectuer :
*Traitement châssis
*Remplacement des condensateurs chimiques
*Remise en conformité du modules amplificateurs suite à une ancienne «réparation»

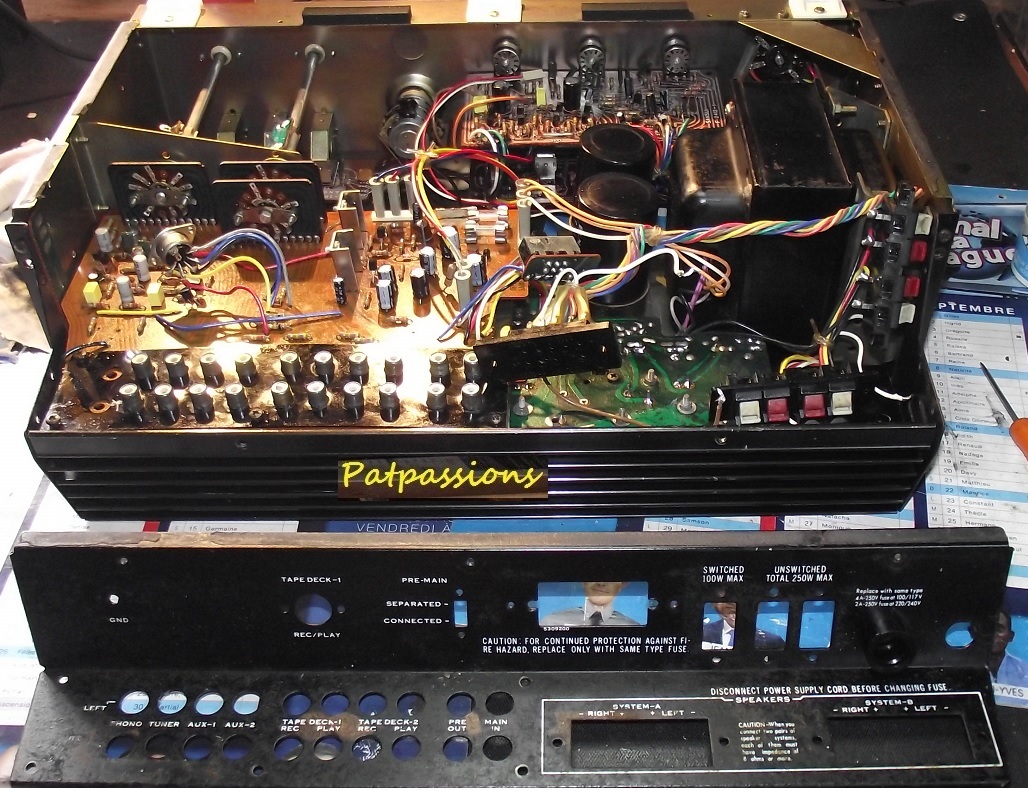

*Démontage complet châssis , dépose face avant , arrière et cartes électroniques
*Connecteur a refaire sur carte amplificateur
*Dépose et dé-soudage des connecteurs , boutons interrupteurs et potentiomètres pour traitement par ultrasons
*Lubrification des connecteurs , boutons interrupteurs et potentiomètres
*Transistor a changé sur carte preampli

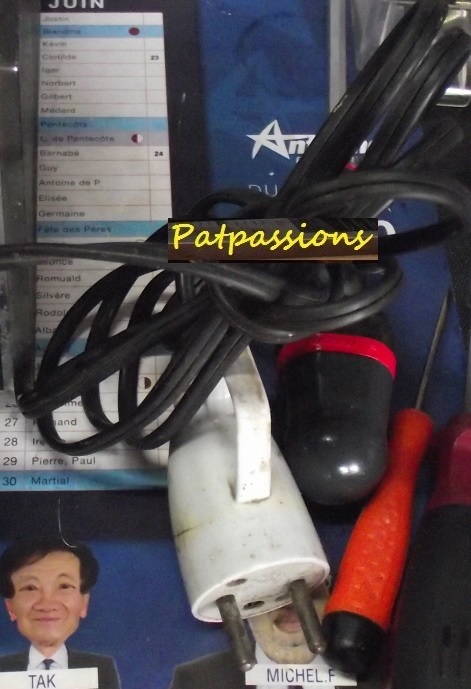

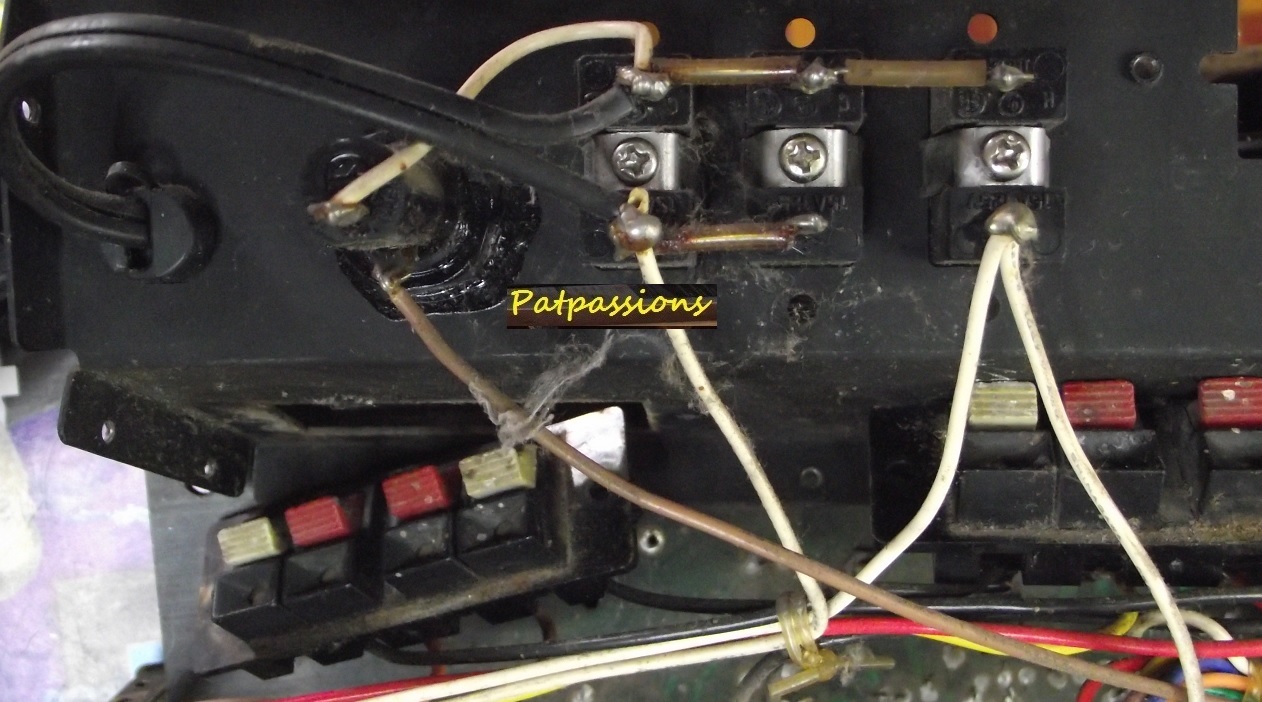

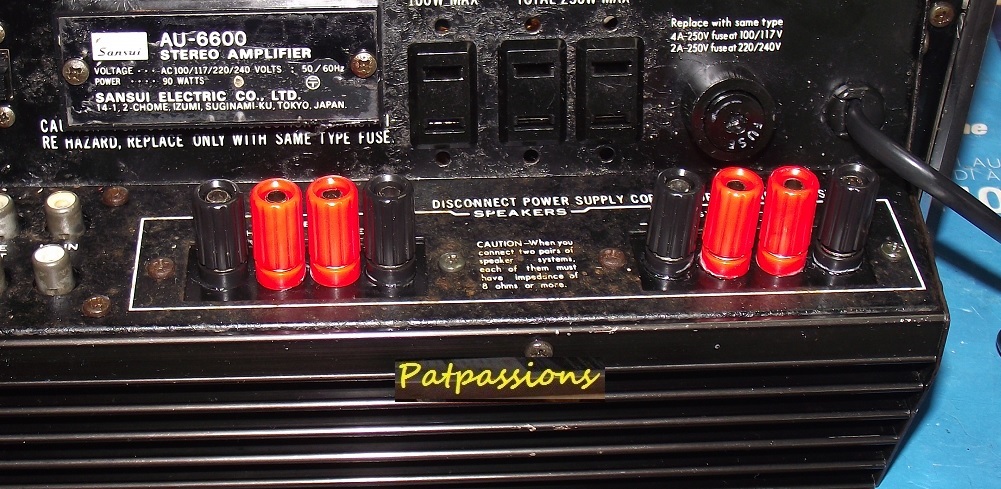

*Remplacement cordon secteur et prise HP
Dépose de la tole superieur .
Repérage des connections.

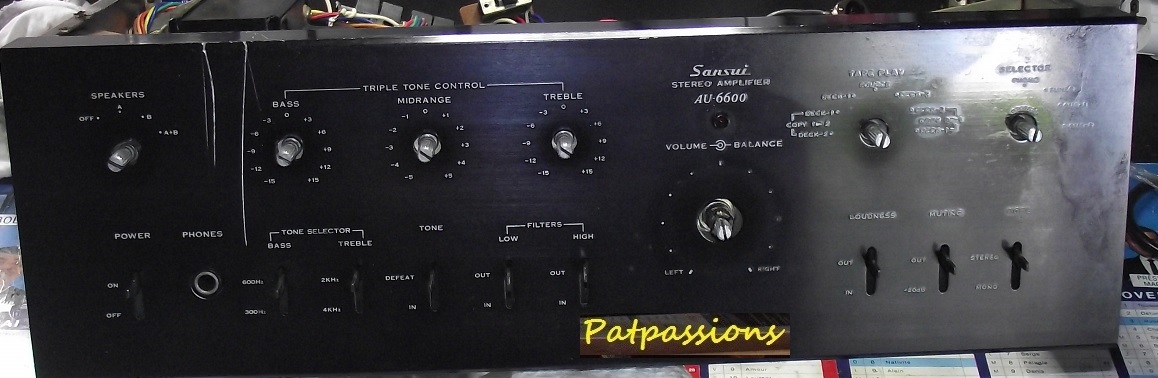

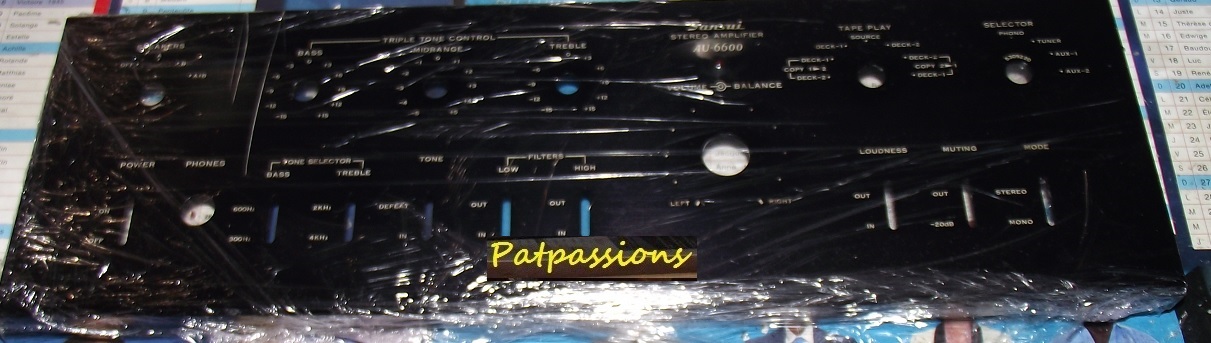

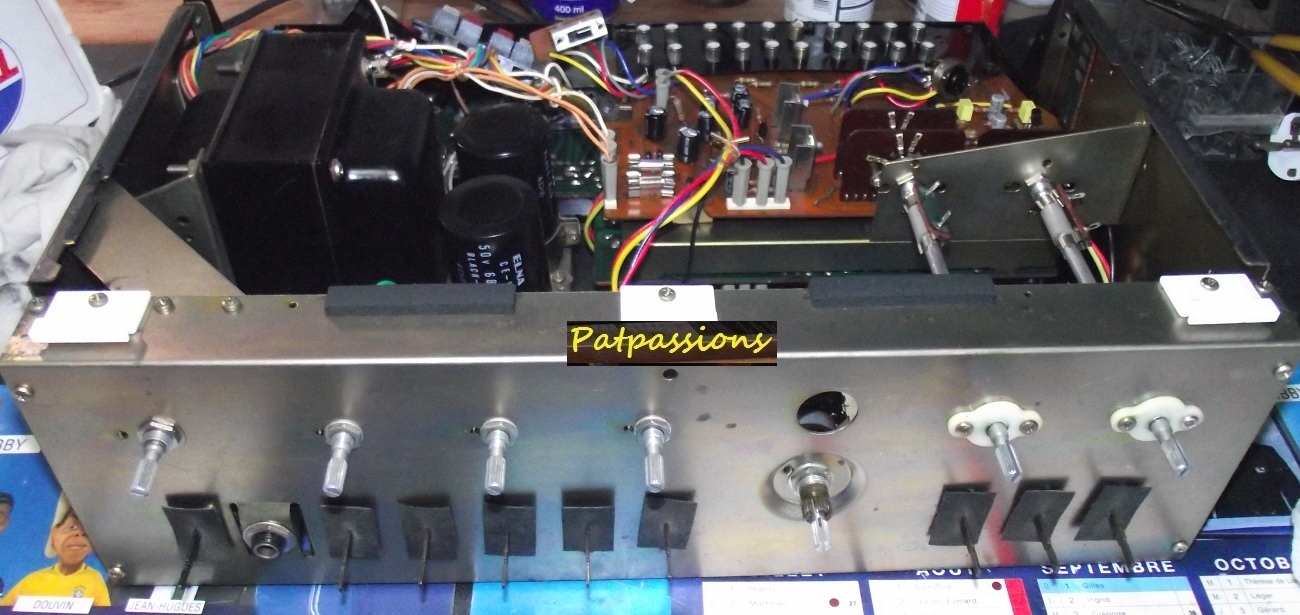

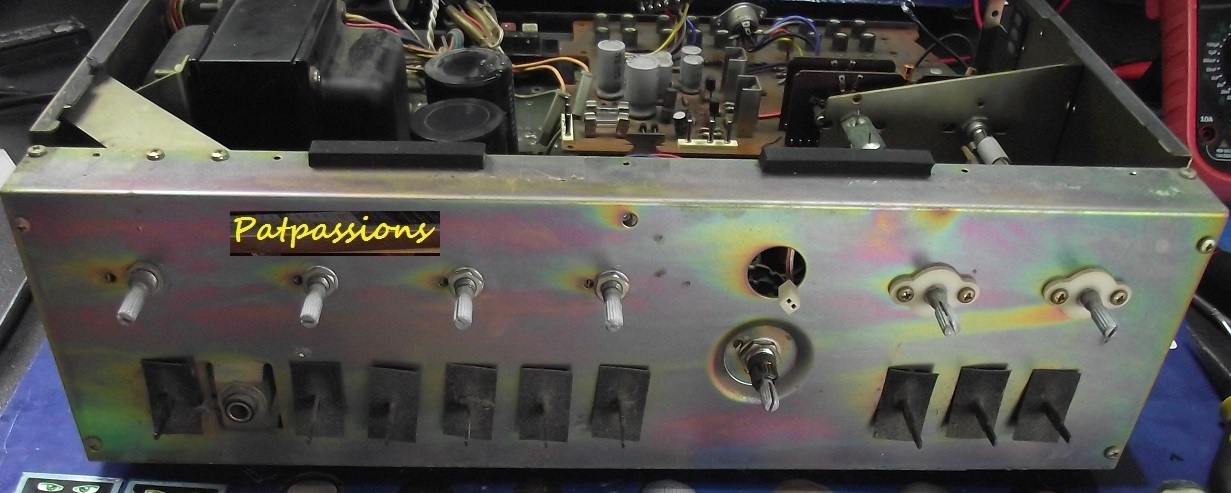

Dépose de la face avant .

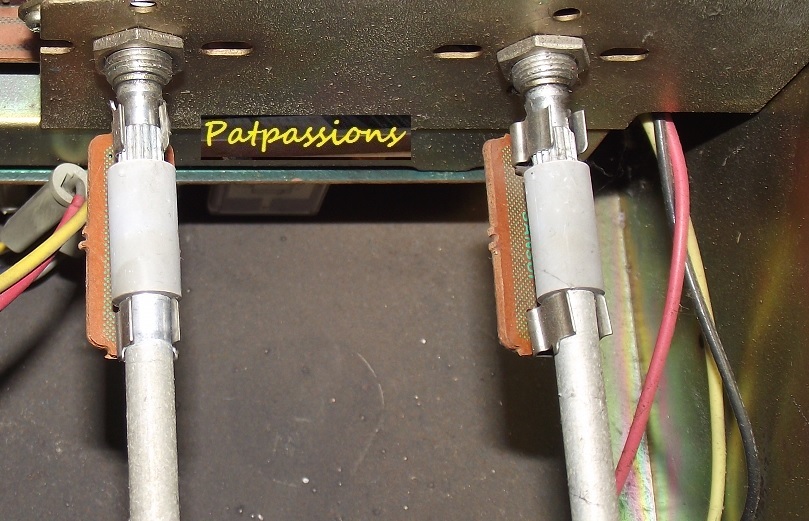

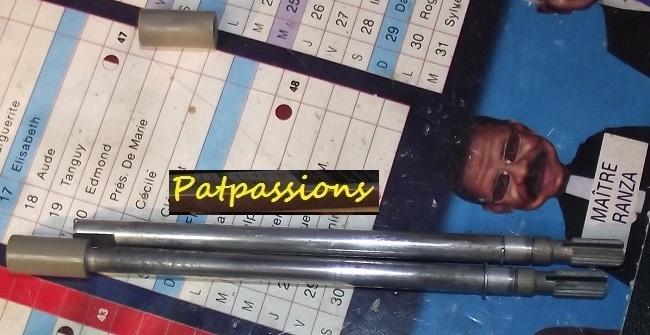

Dépose des axes de commandes .

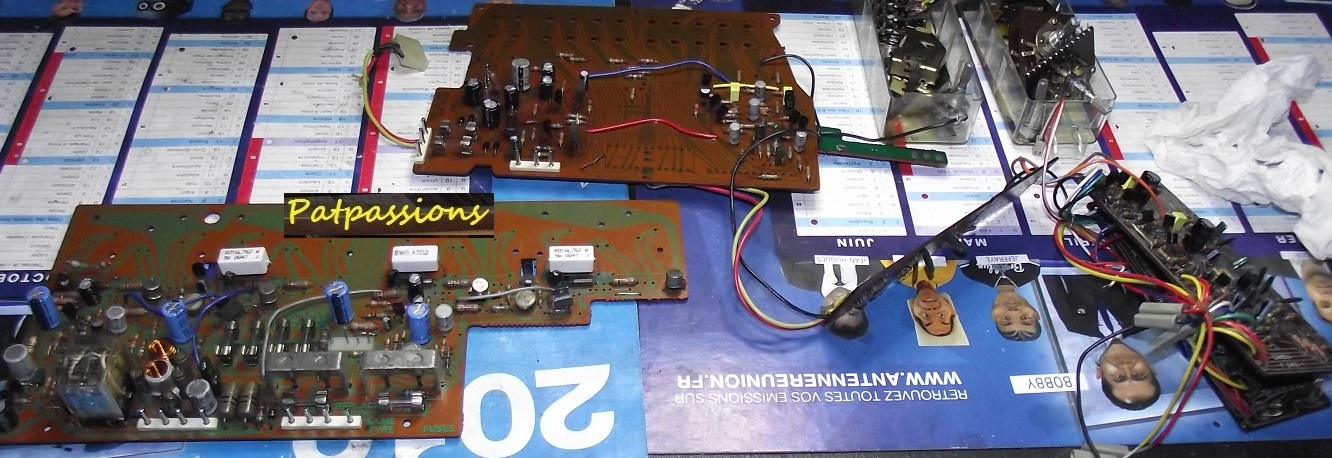

Dépose des circuit imprimés .

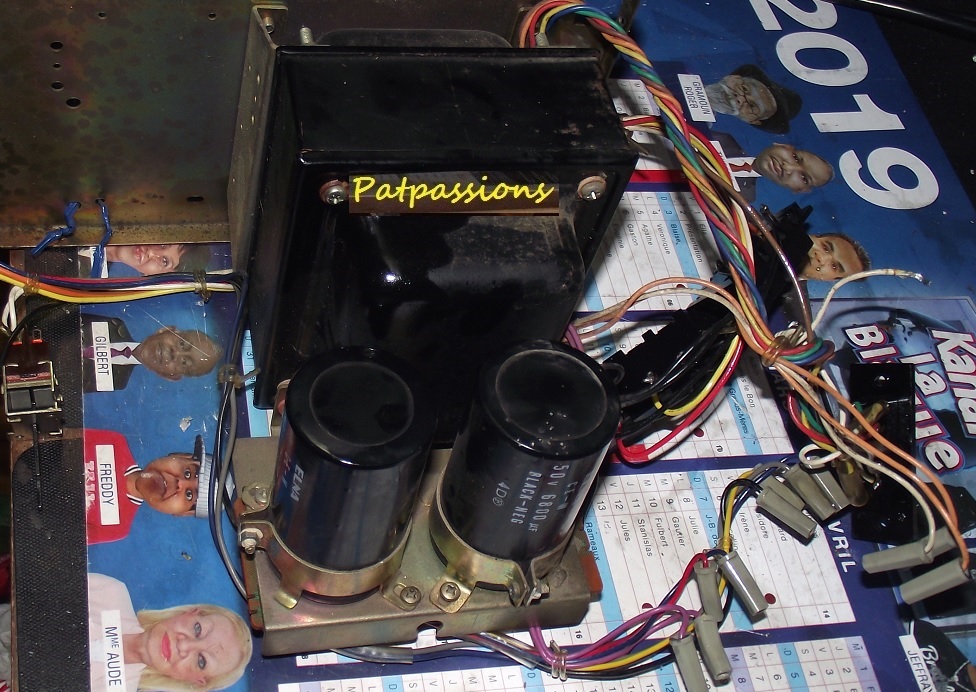

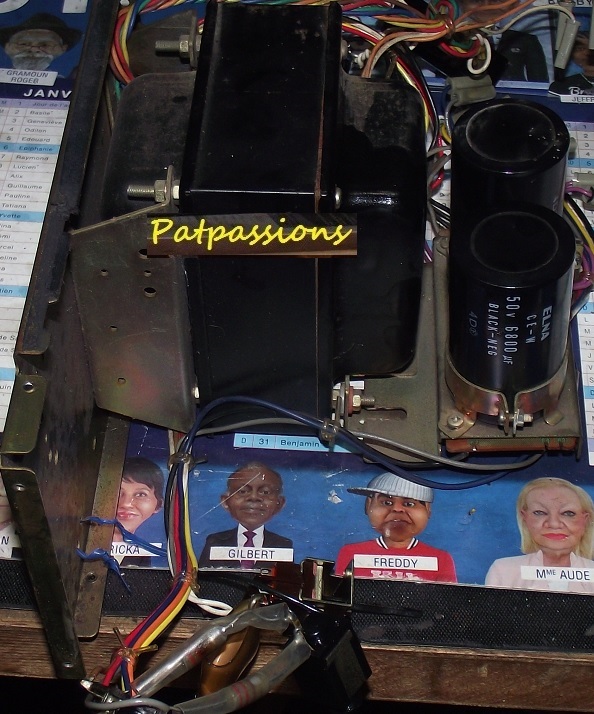

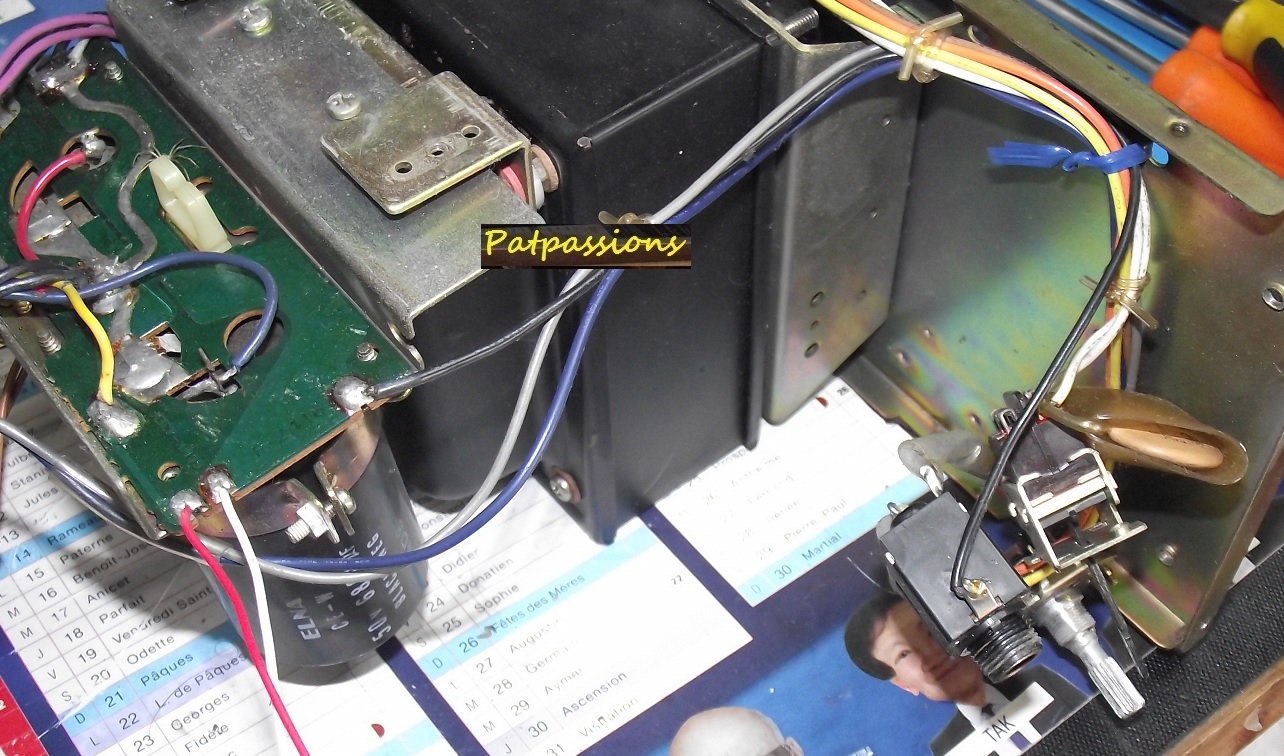

Dépose du transformateur .

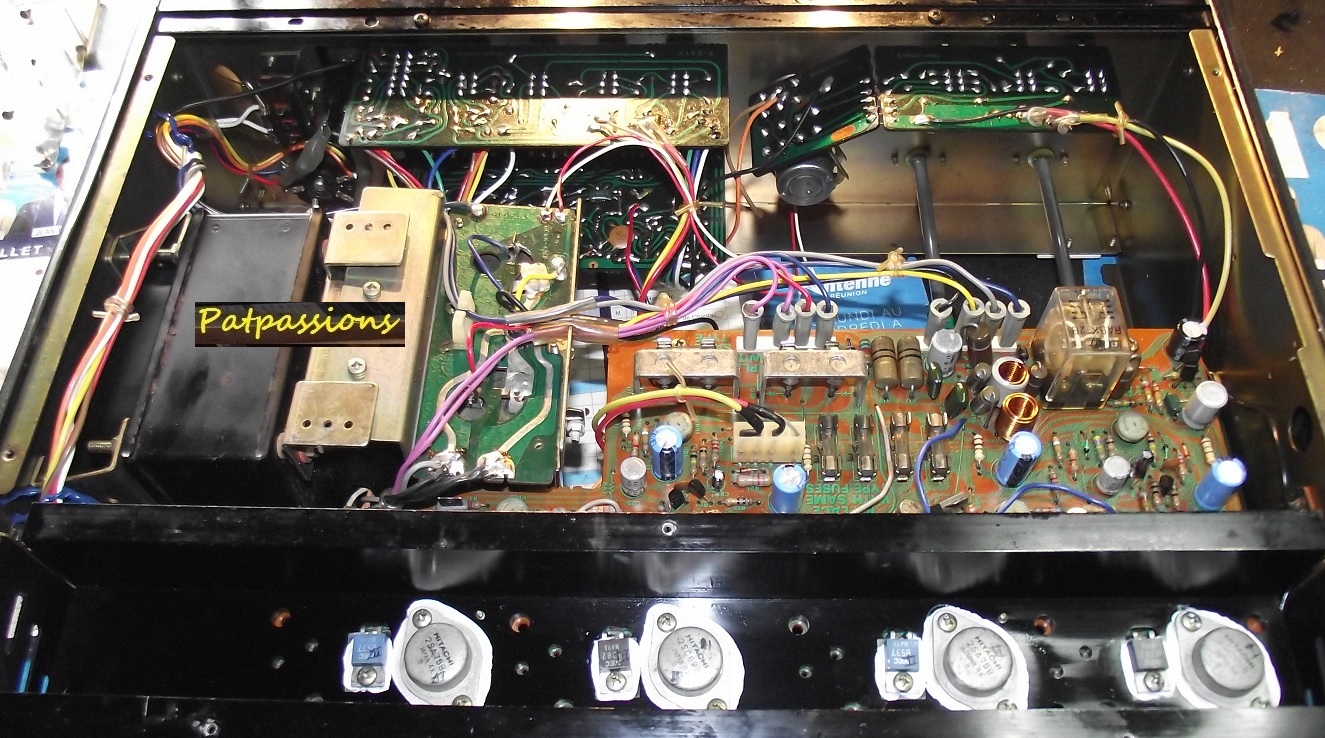

Dépose des transistors de puissances .

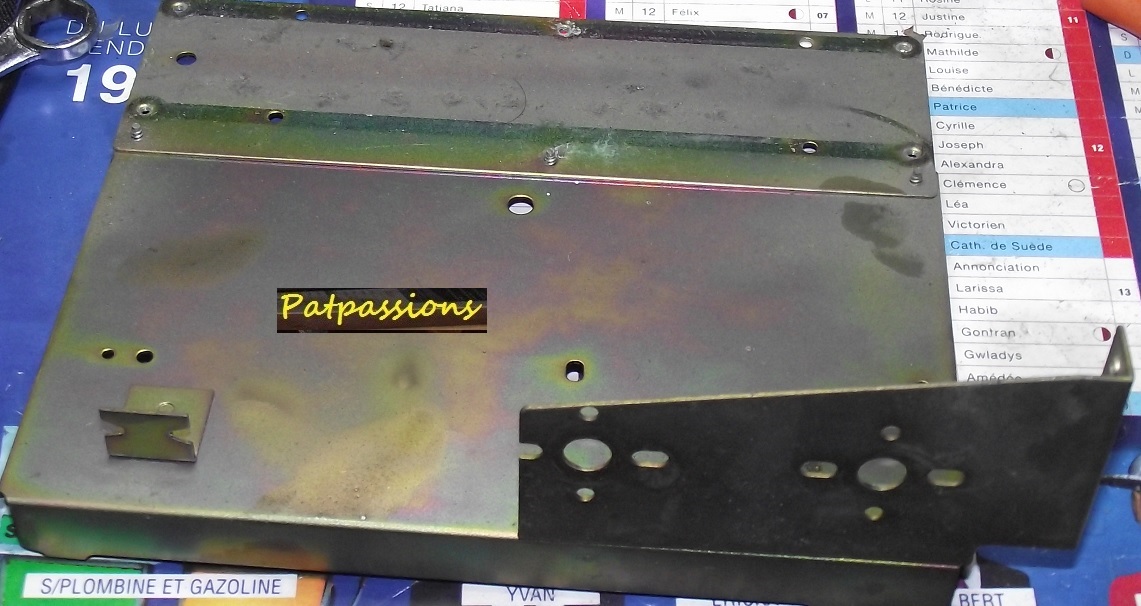

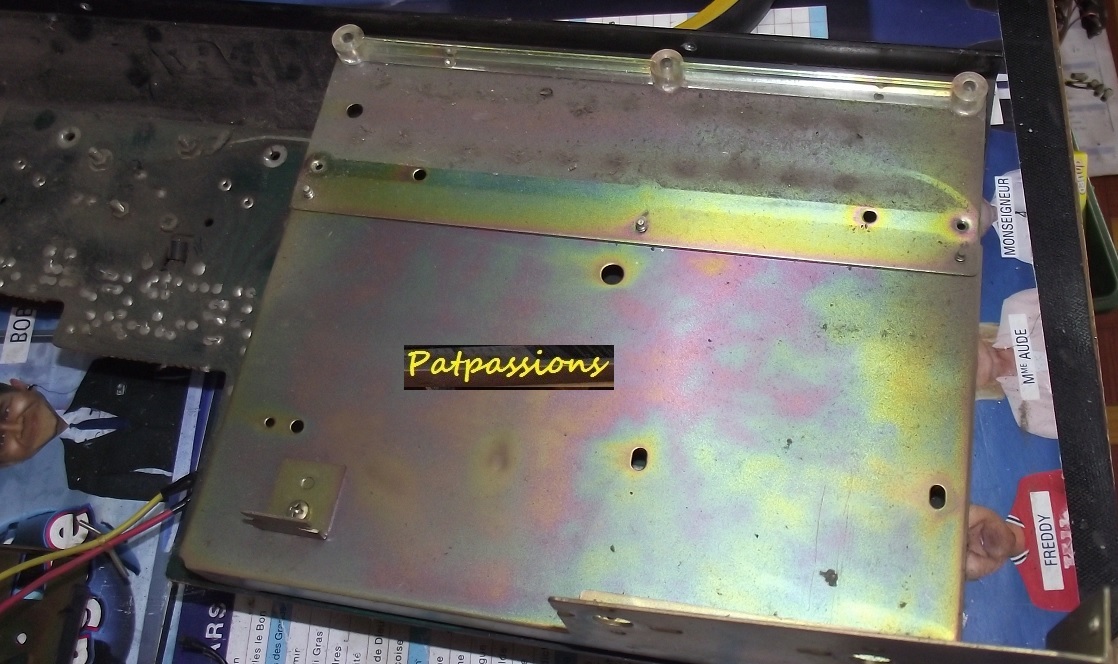

Nettoyage et traitement contre l'oxydation .
Nettoyage général des élèments .

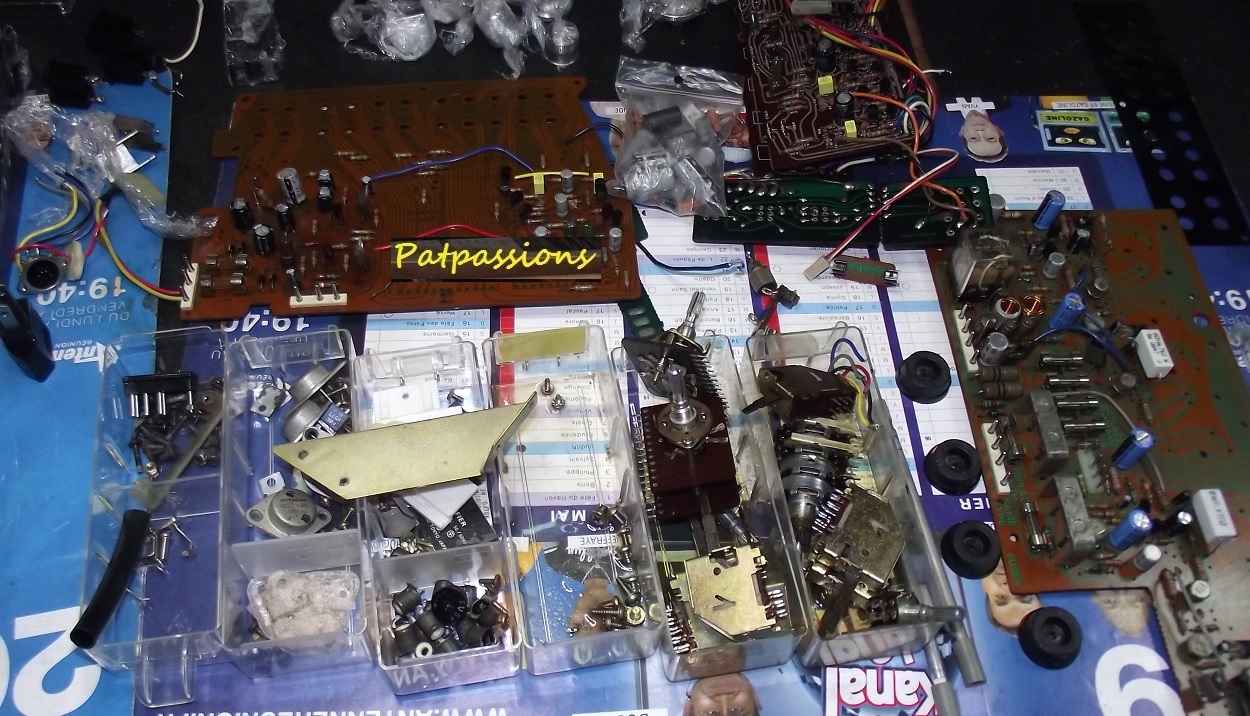

Stokage des éléments nettoyer aprés traitement en attendant que les piéces arrivent .

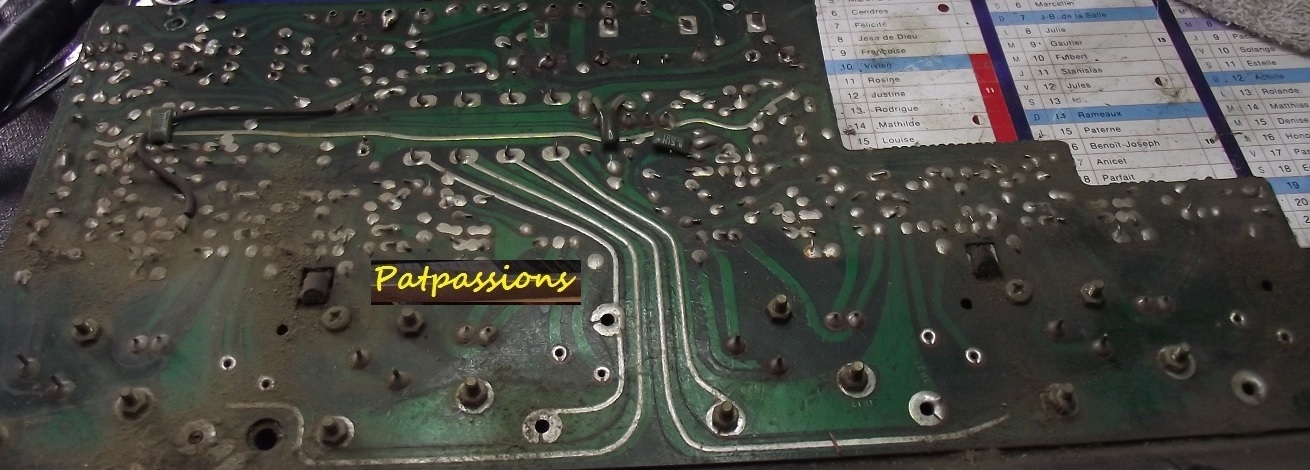

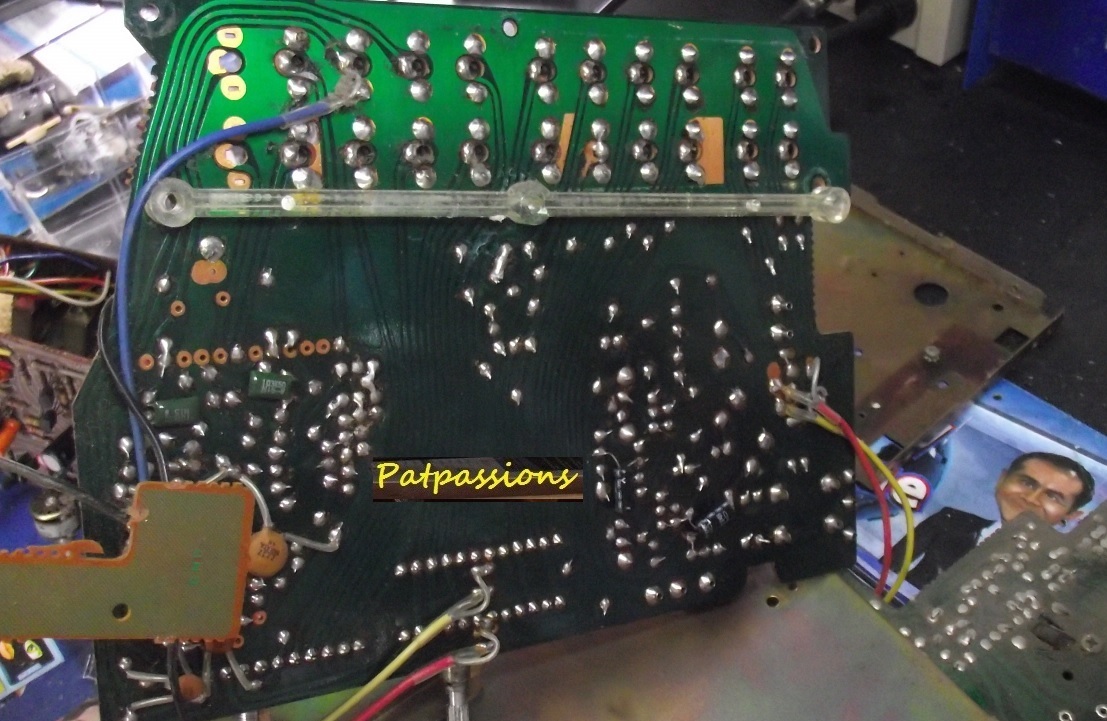

Les circuits imprimés ont été nettoyer et traiter pour ralentir l'oxydation .

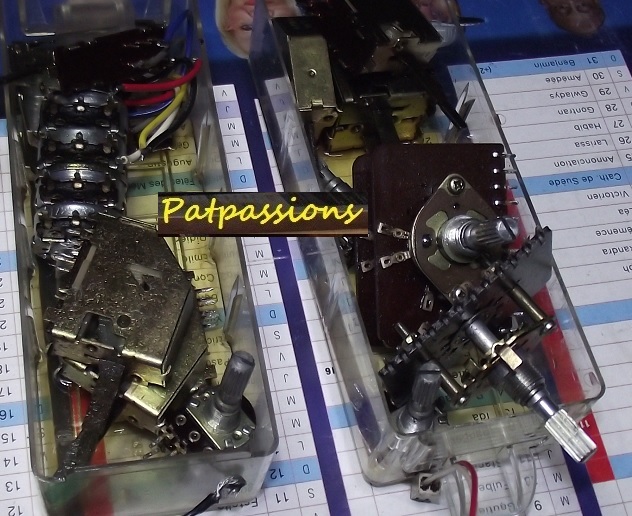

Chaque commutateurs et interupteurs ont été démonter et nettoyer ,
ensuite laisser tremper dans un produit plusieurs semaines
pour une protection efficace contre l'oxydation .

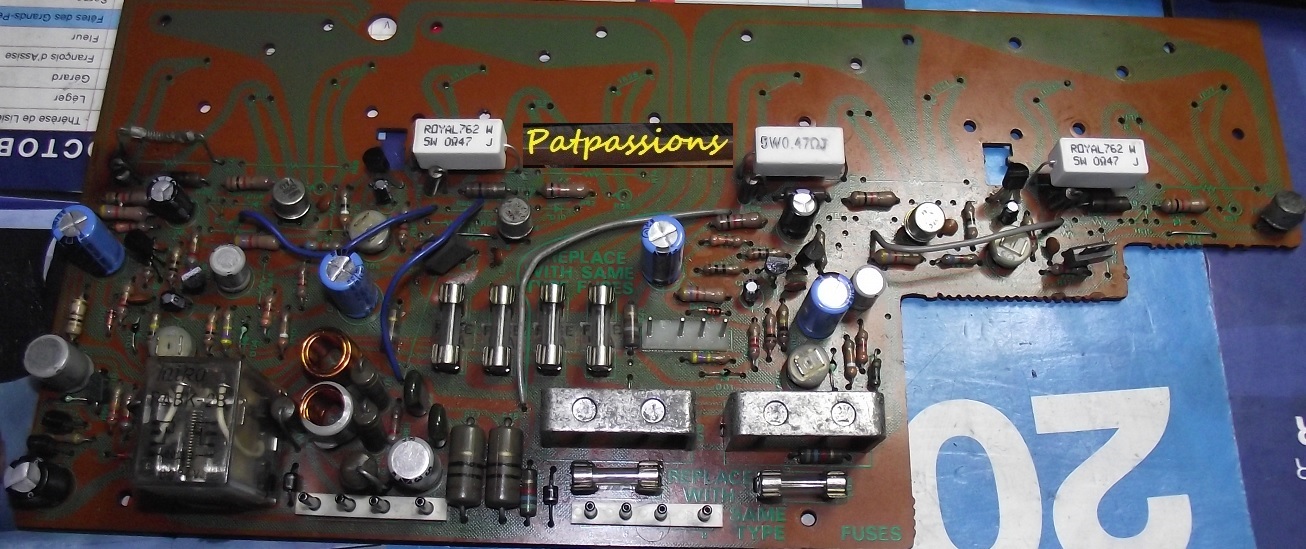

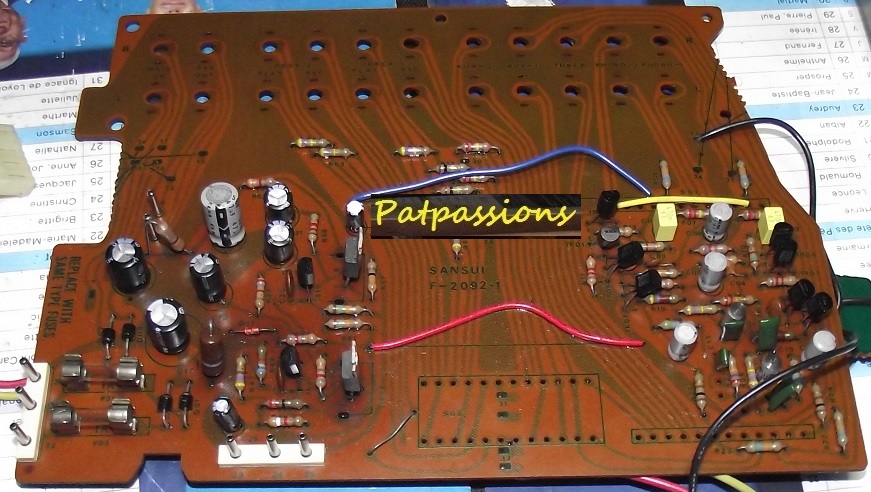

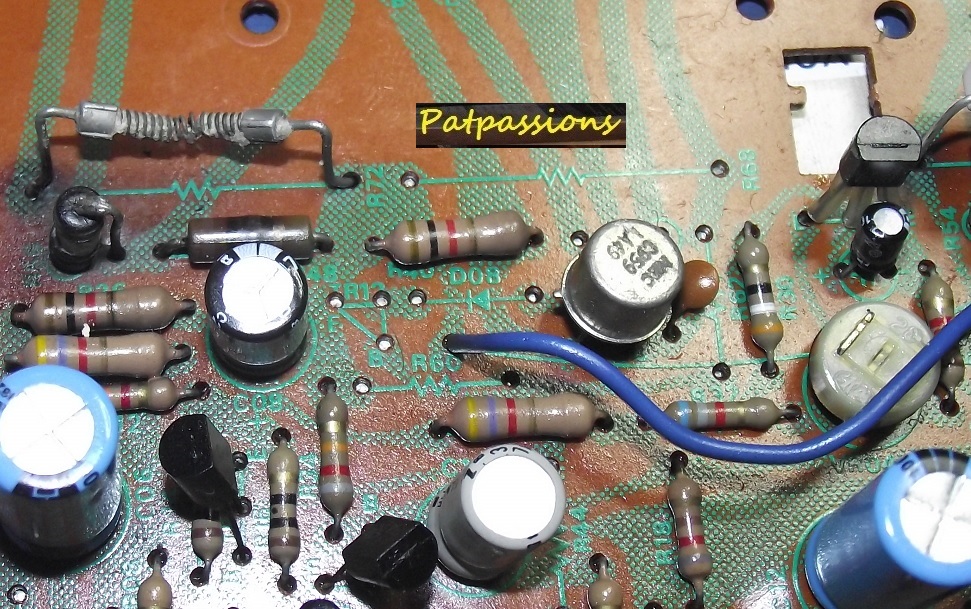

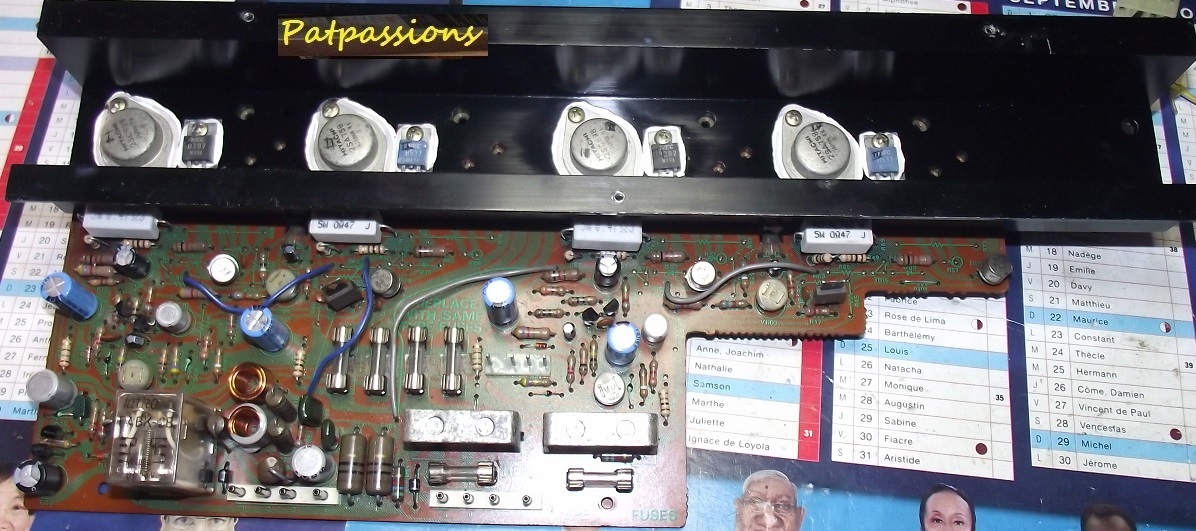

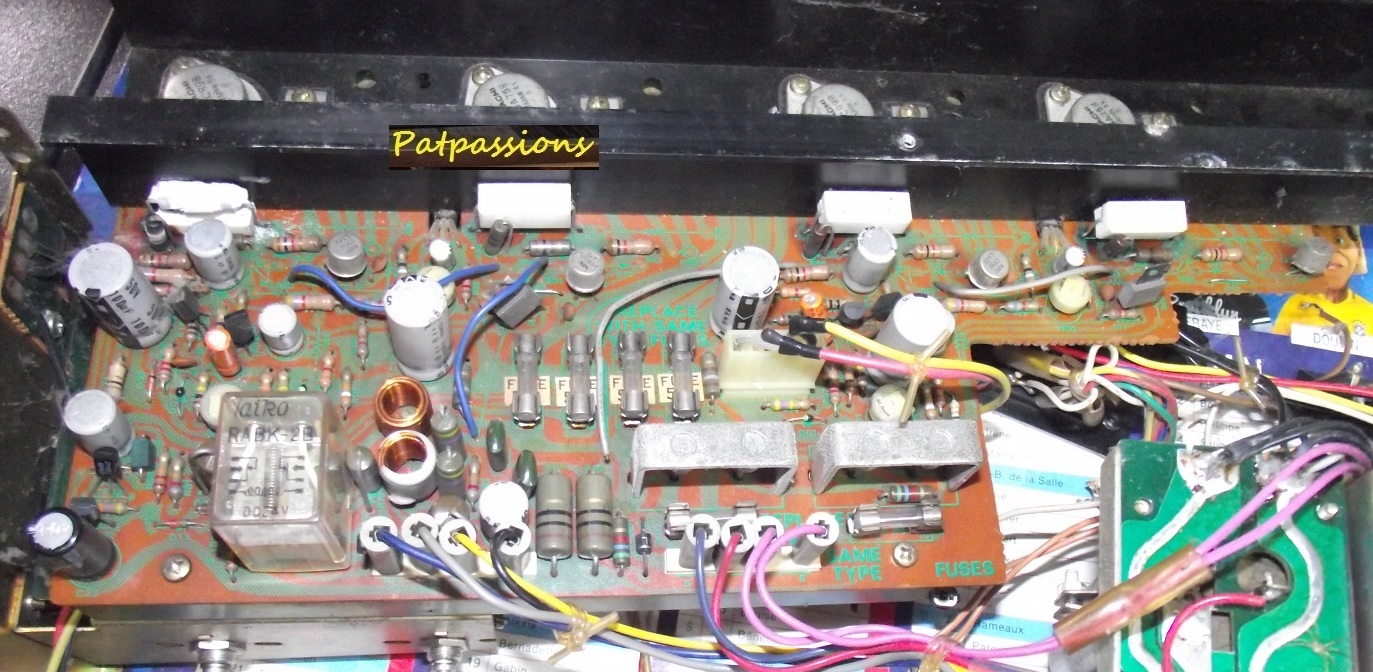

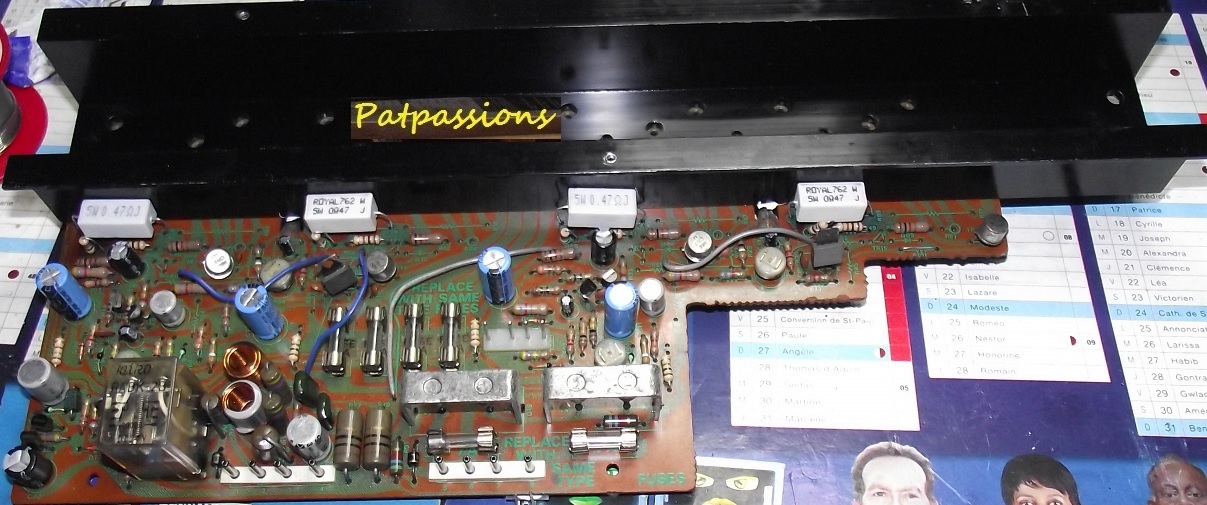

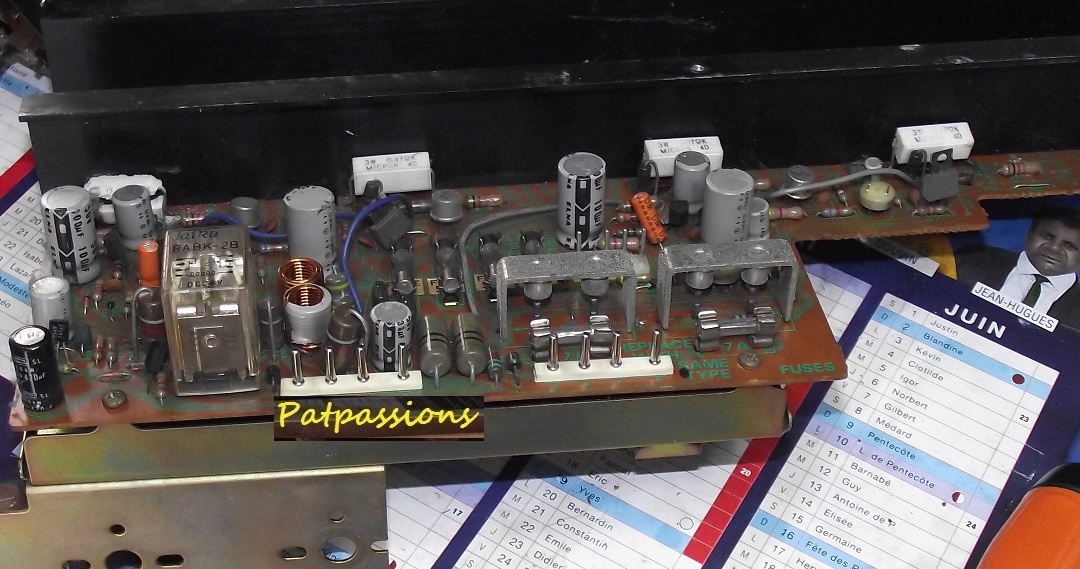

Détail des éléments remplacer. Sur la carte amplificateur j'ai pu constater
que certains composants ont déja été remplacer,
mais malheureusement pas par la bonne valeur ,
ce qui pouvaient rendre instable l'ampli dans le temps .
J'ai été obliger de vérifier chaque carte,
pour savoir si tout été conformes aux plans d'origine de Sansui .
Les condensateurs chimiques ont été remplacer

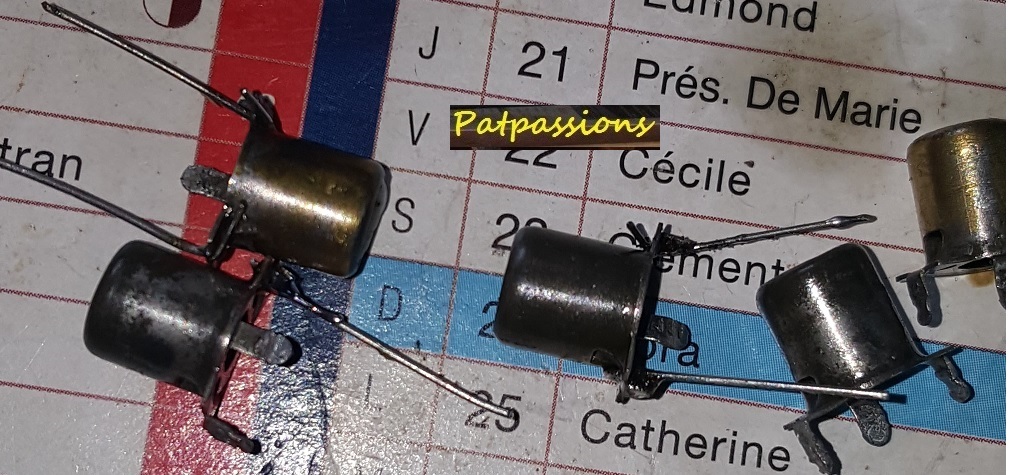

ainsi que les petit transistors qui ont mal viellit
et qui générent du bruit avec le temps .

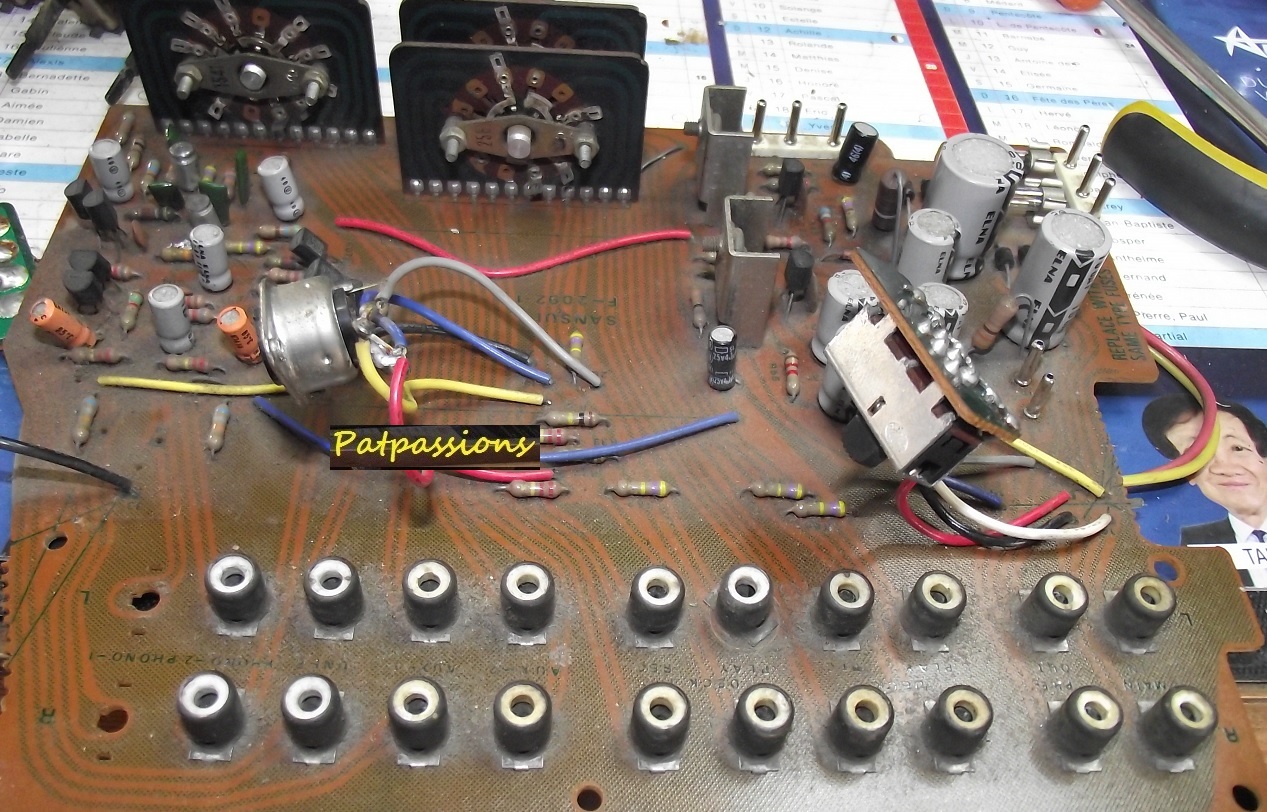

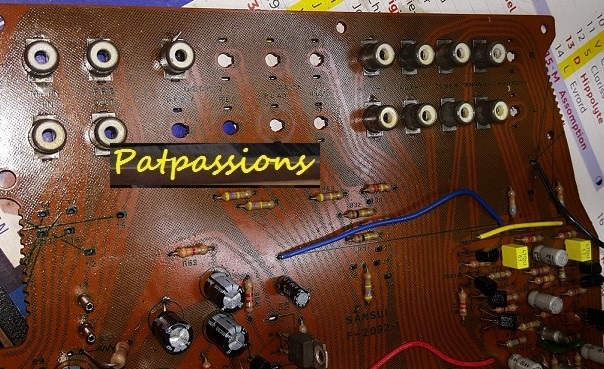

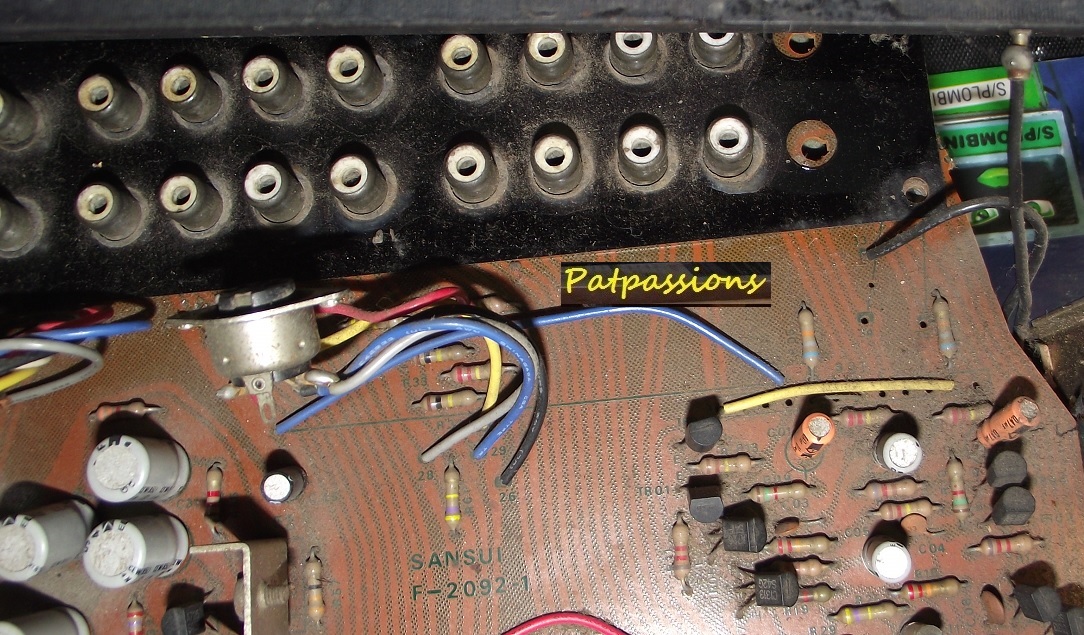

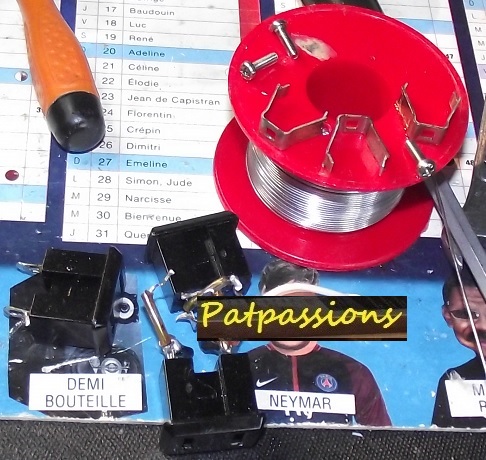

Certaints connecteurs RCA etaient cassés au niveau des soudures,
chaque RCA a été dessouder , desoxyder et traiter .
Les pattes de fixations ont été renforcer.
Les commutateurs et interupteurs aprés traitement .
Mis en place du radiateur aprés nettoyage .

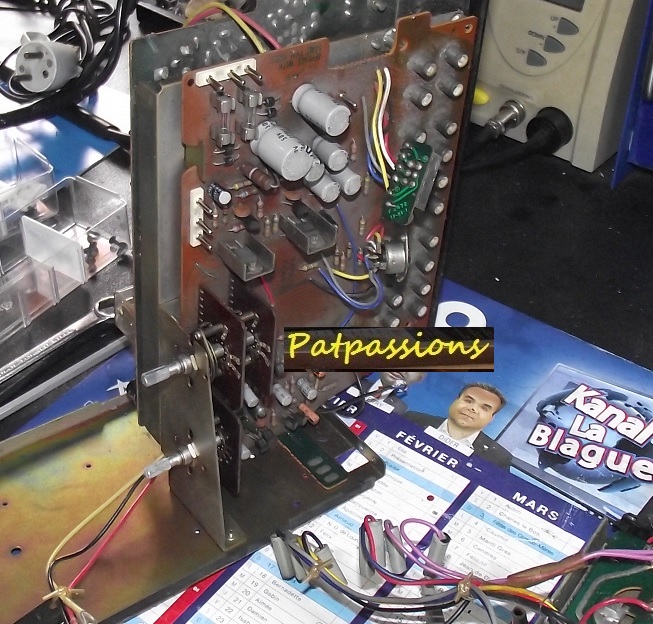

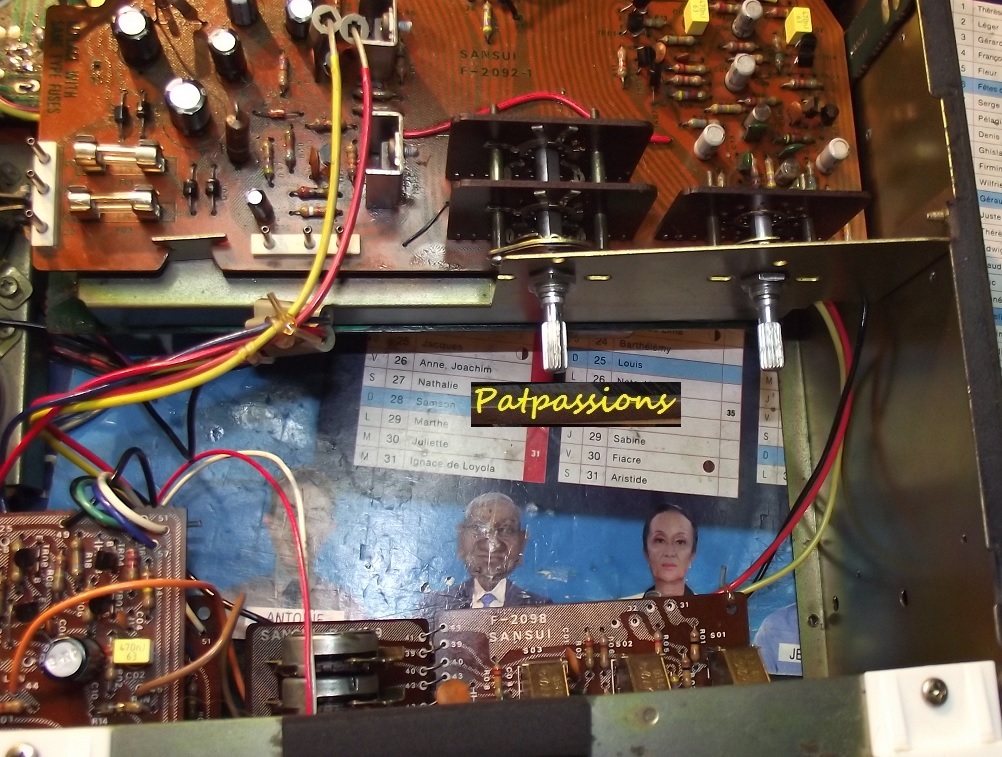

Mis en place des potentiomètres et autres commutateurs .

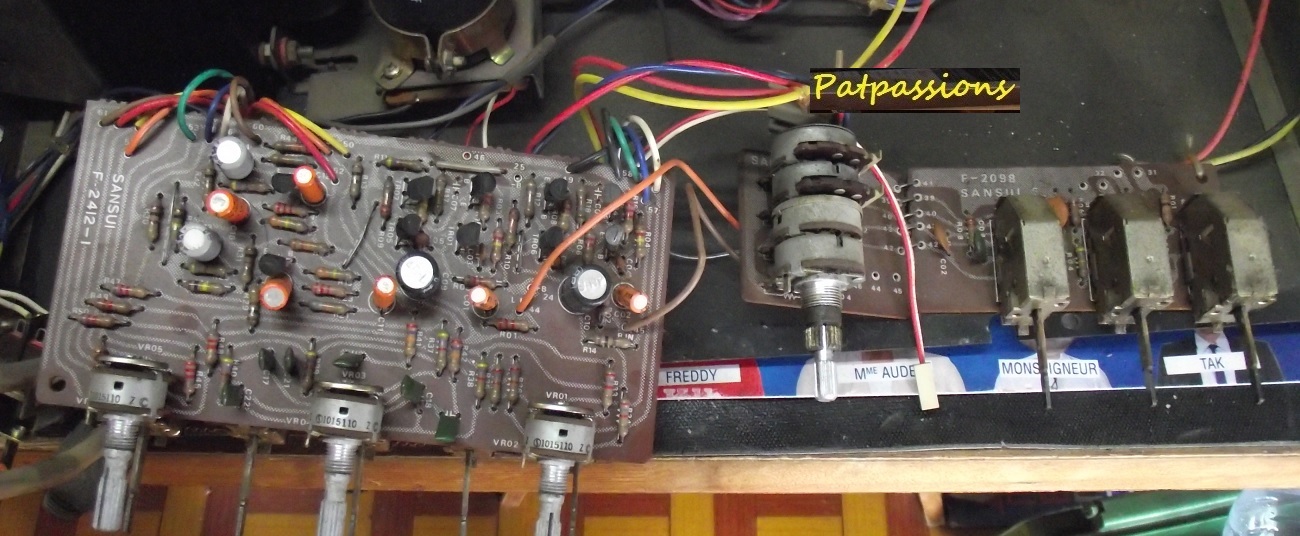

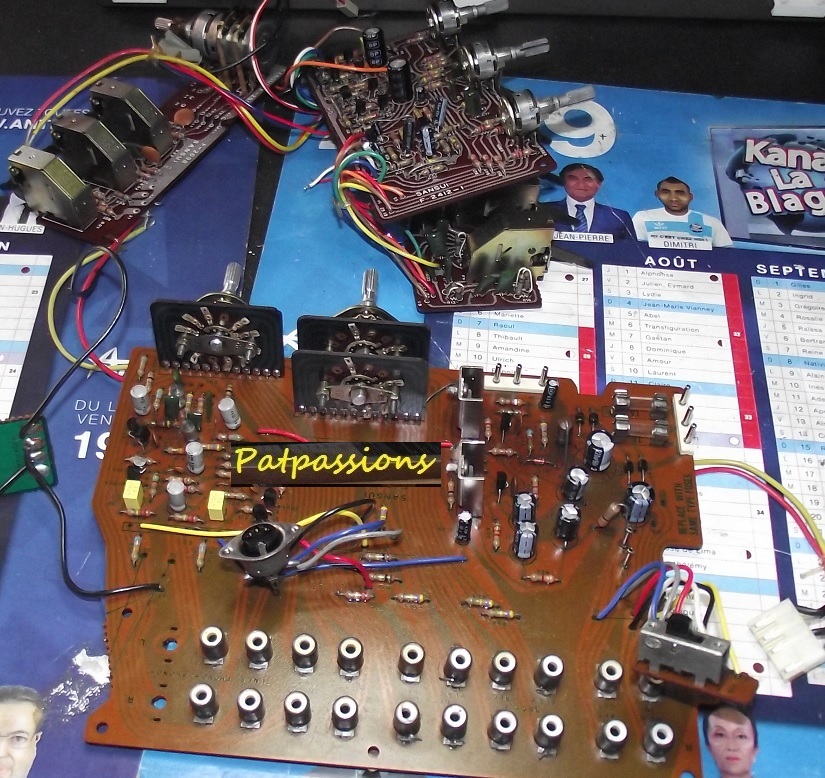

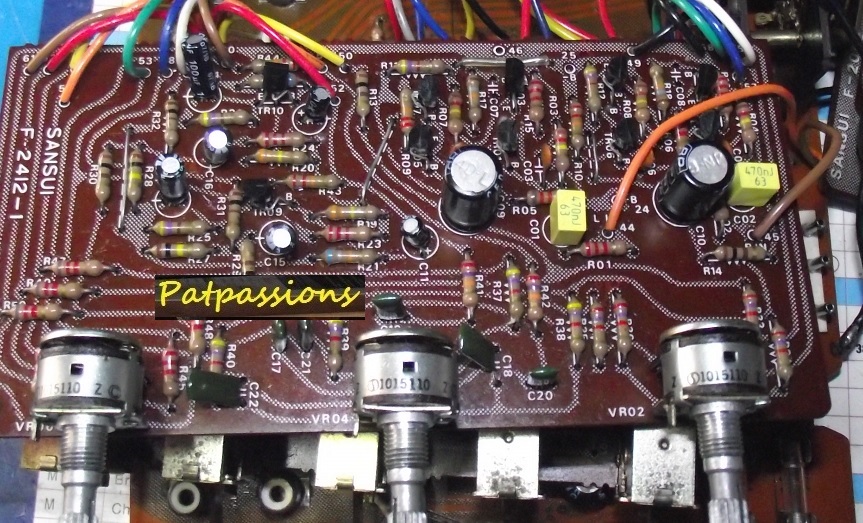

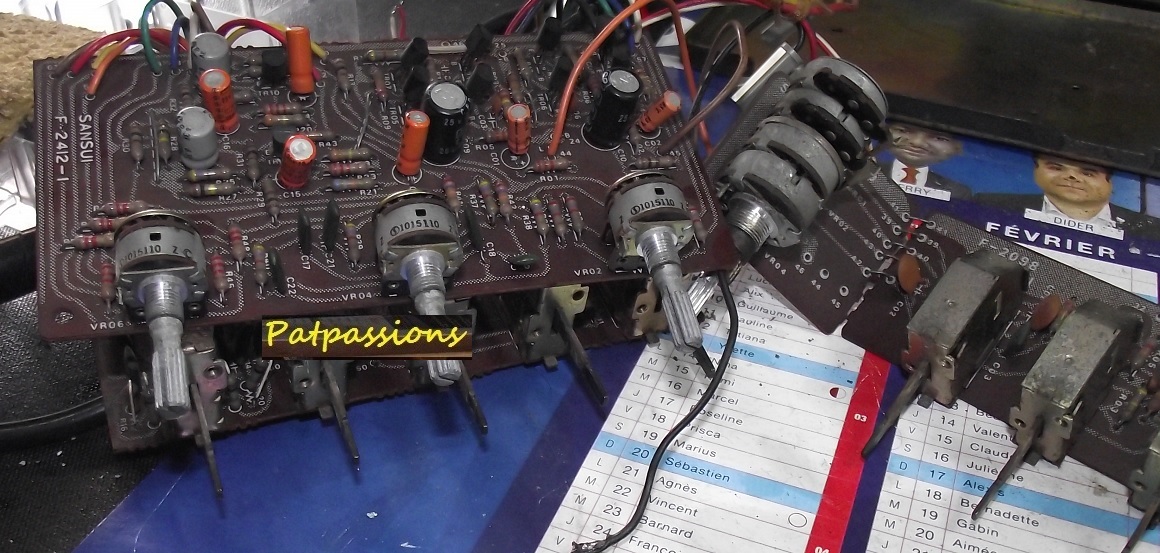

Les condensateurs chimiques et les transistors petits signaux
ont été remplacer sur la carte préamplificateur .

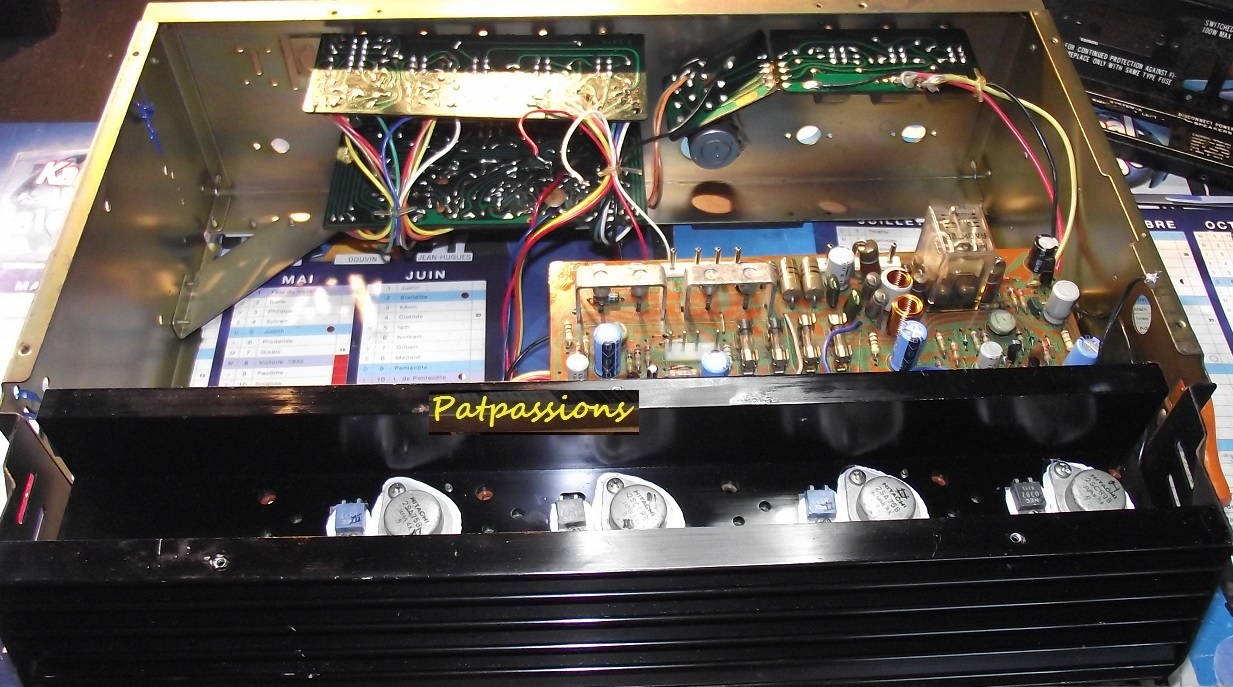

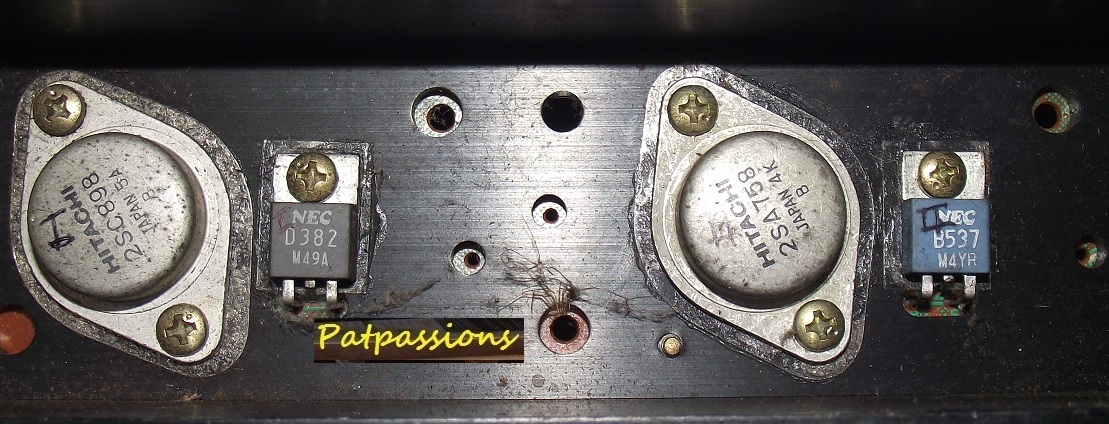

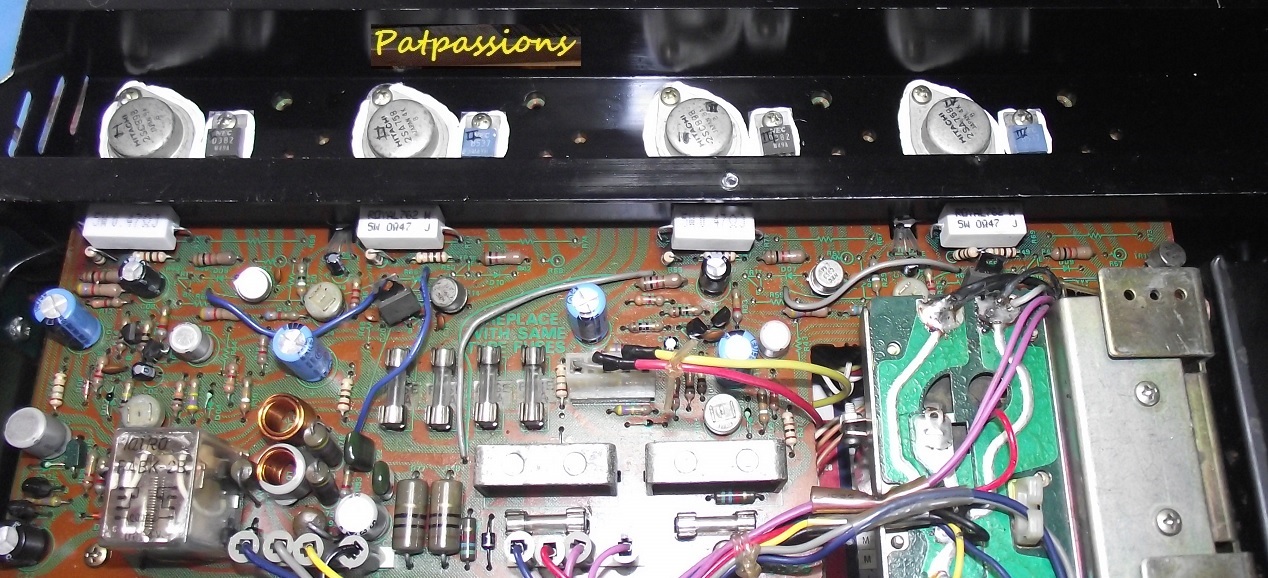

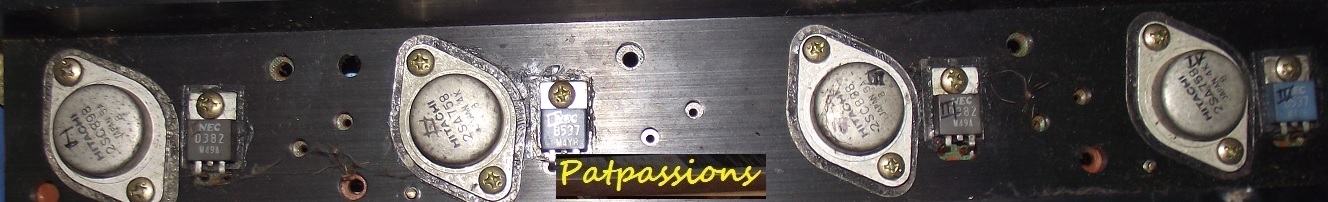

Mis en place des transistors de puissances

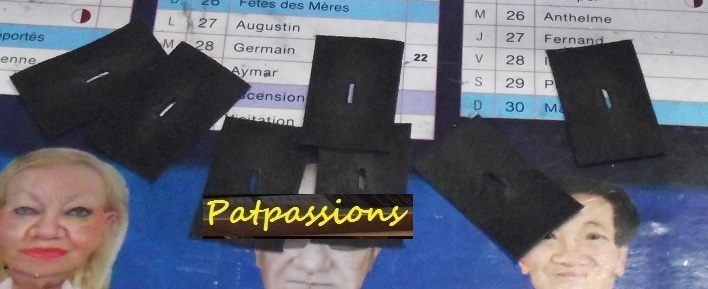

avec une nouvelle graisse et vérification de l'isolation .

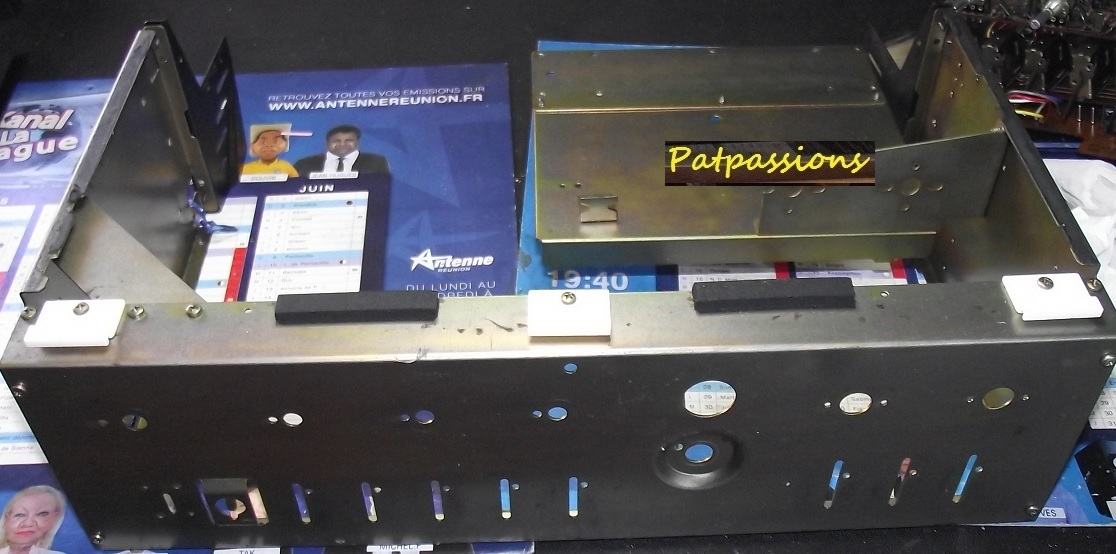

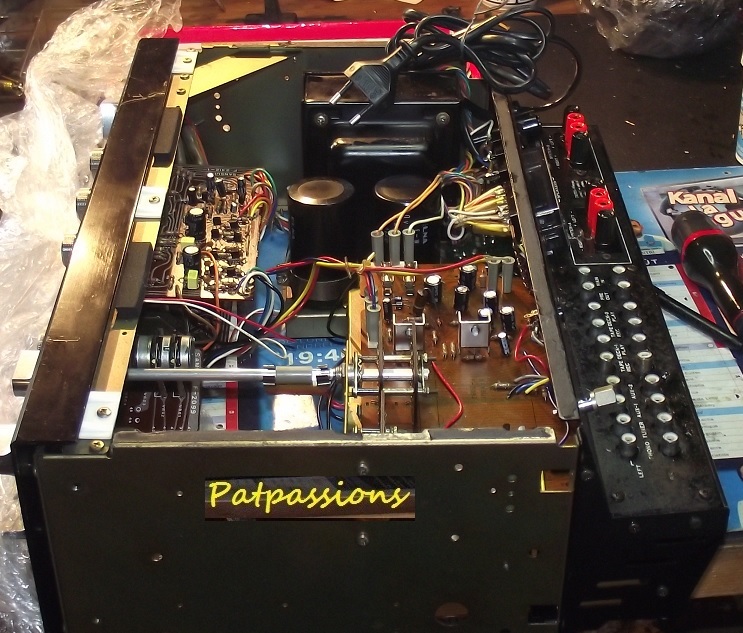

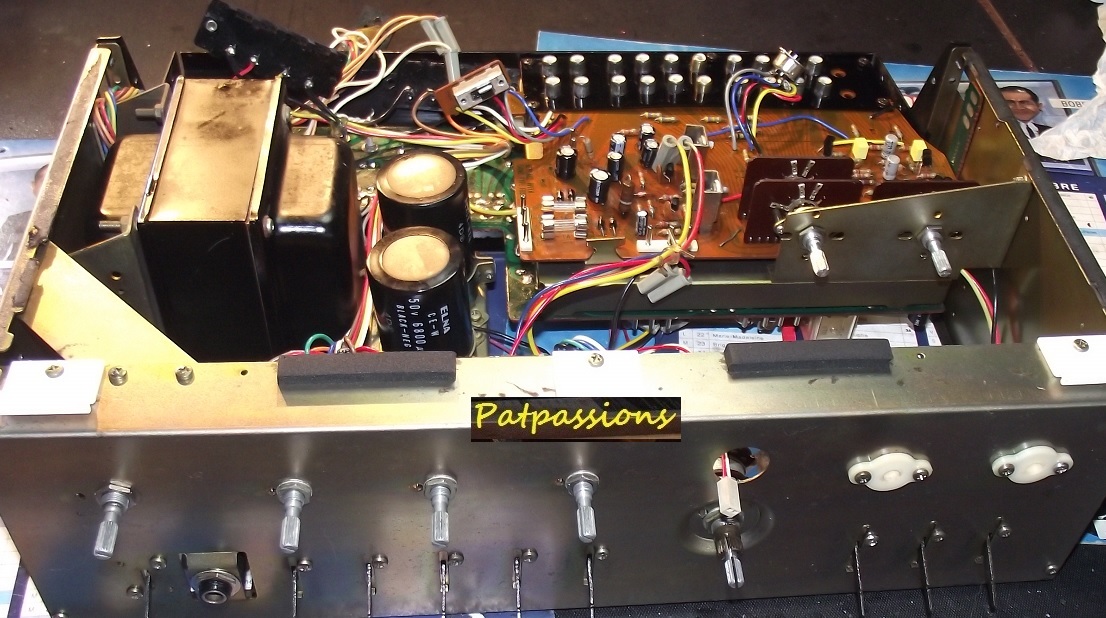

Remontage du chassis .

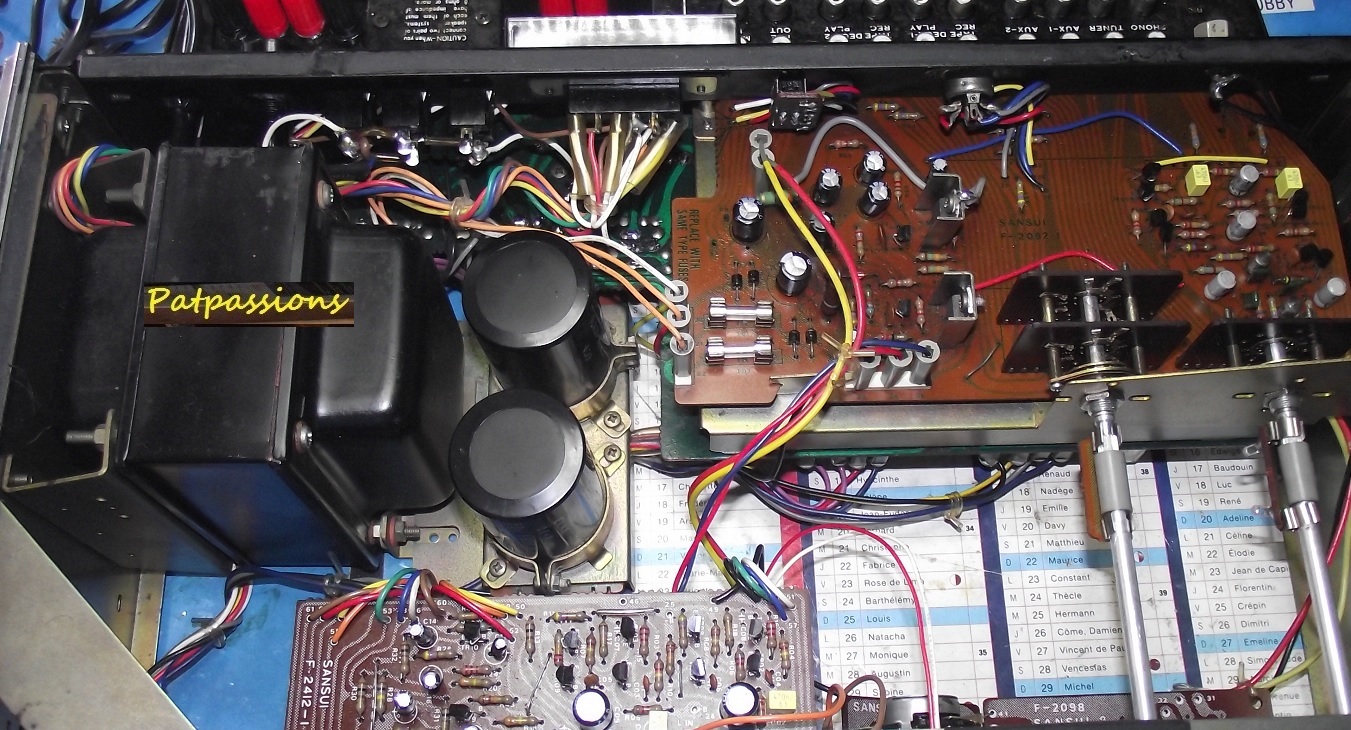

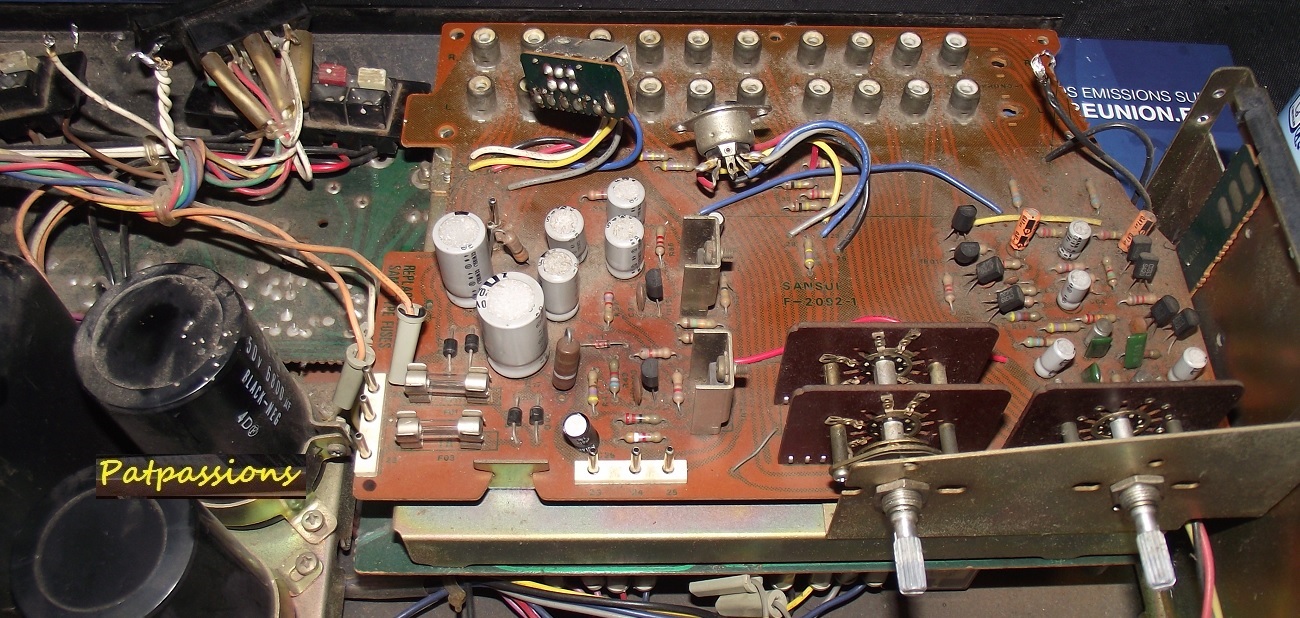

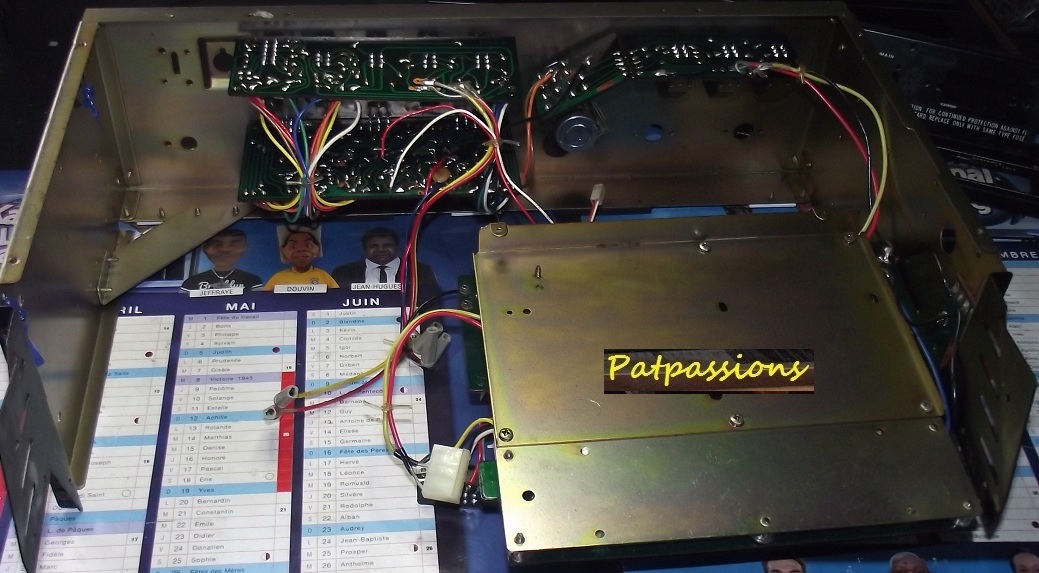

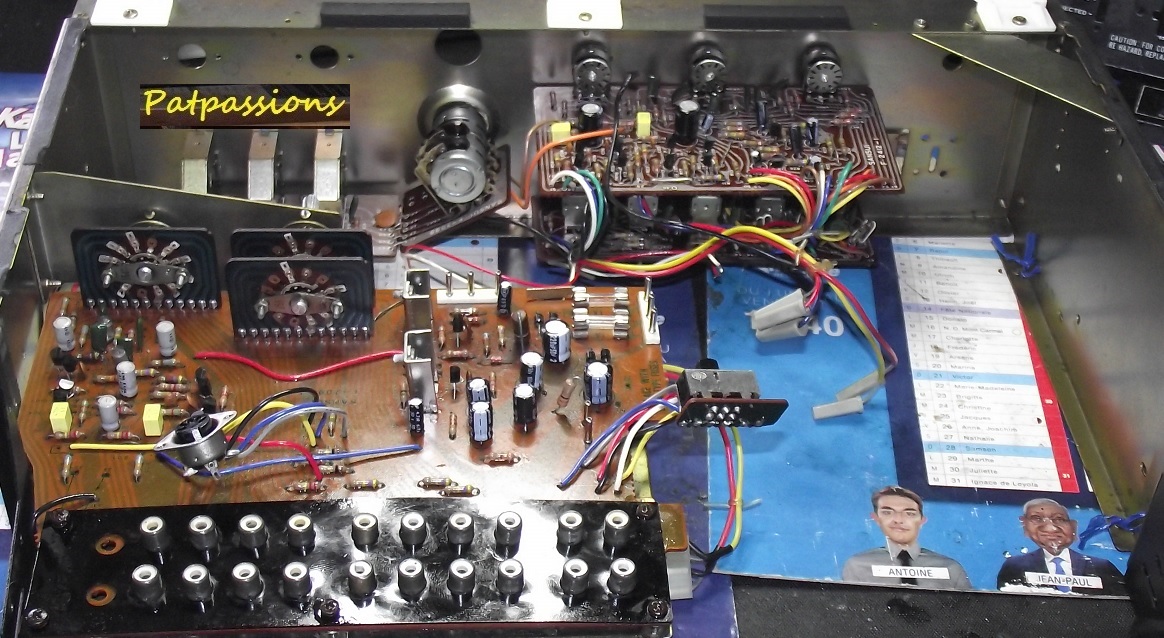

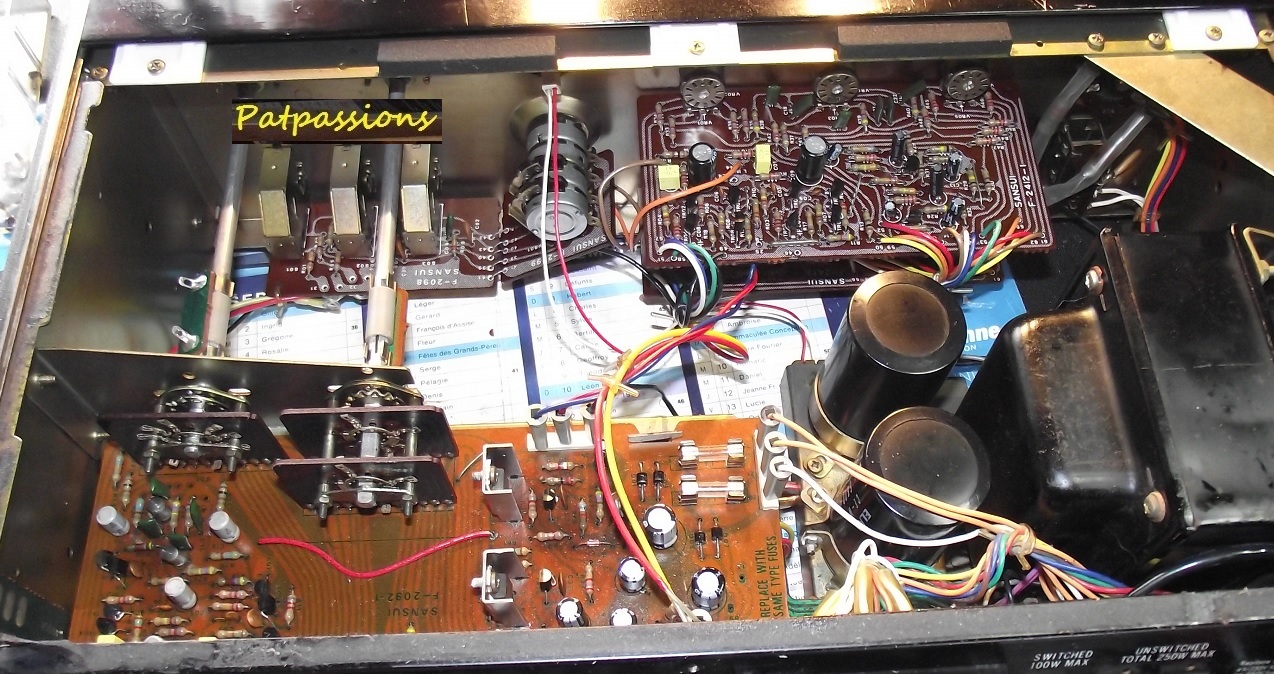

Mis en place des circuits .
Mis en place du transformateur .

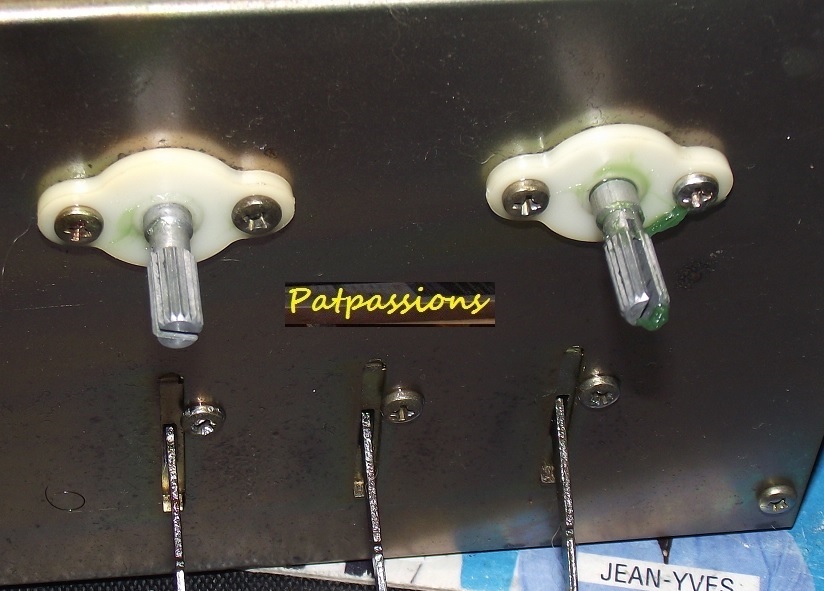

Mis en place des axes d'entrainements des commutateurs .
Graissage des axes des commutateurs .

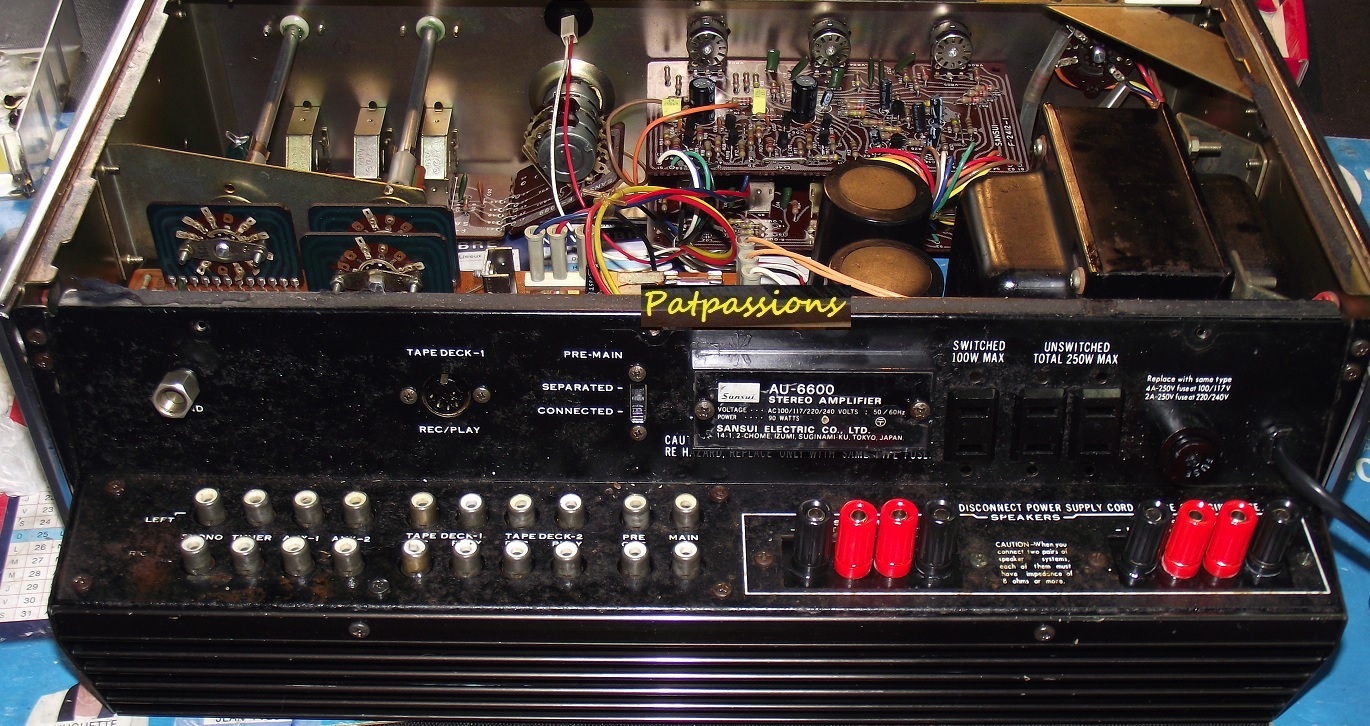

Remontage de la face arrière avec ses connectiques .
Tout a été traiter par ultrasons .

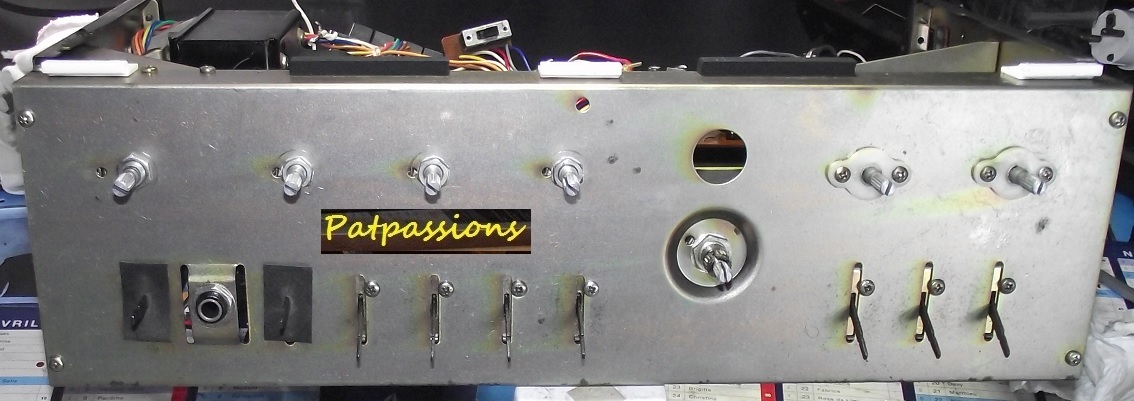

Mis en place de la contre face .
Mis en place des caches poussieres aprés nettoyage .

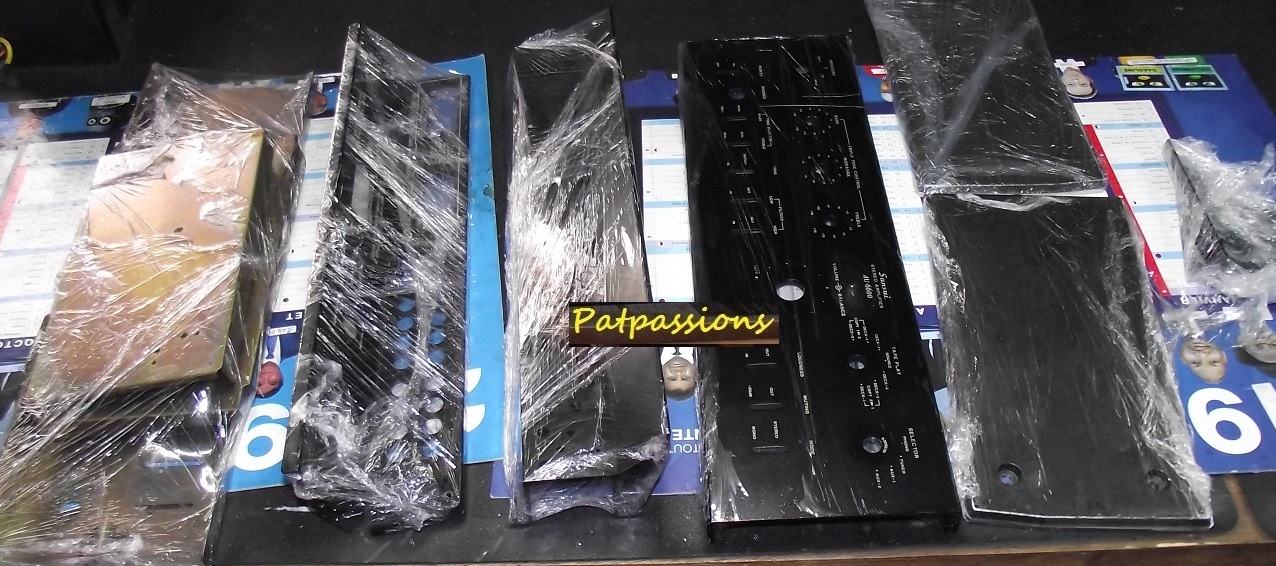

En attendant que les piéces arrivent

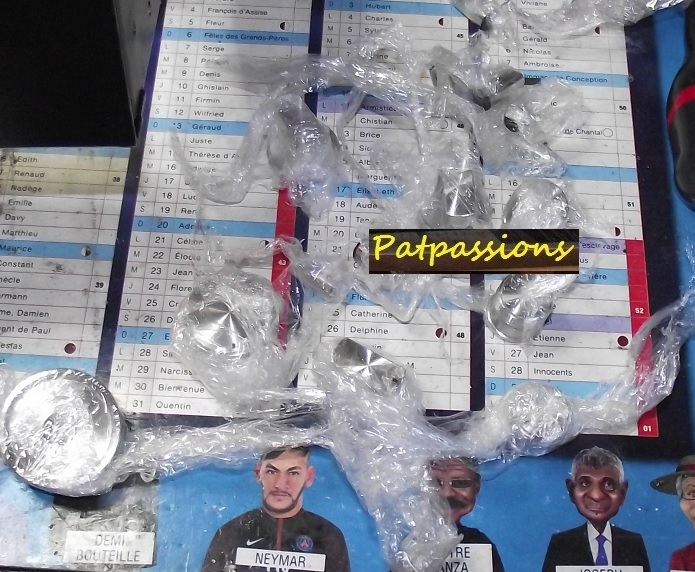

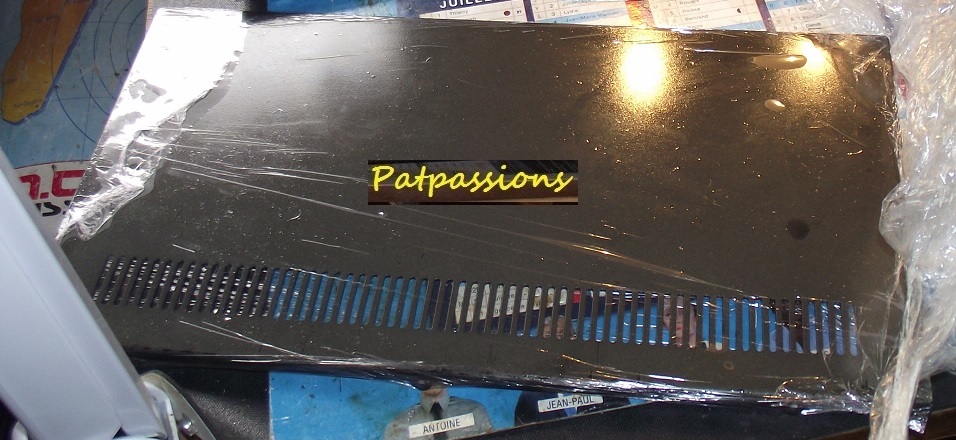

chaques piéces déja traiter ont été protéger .
Dommage pour la rayures !

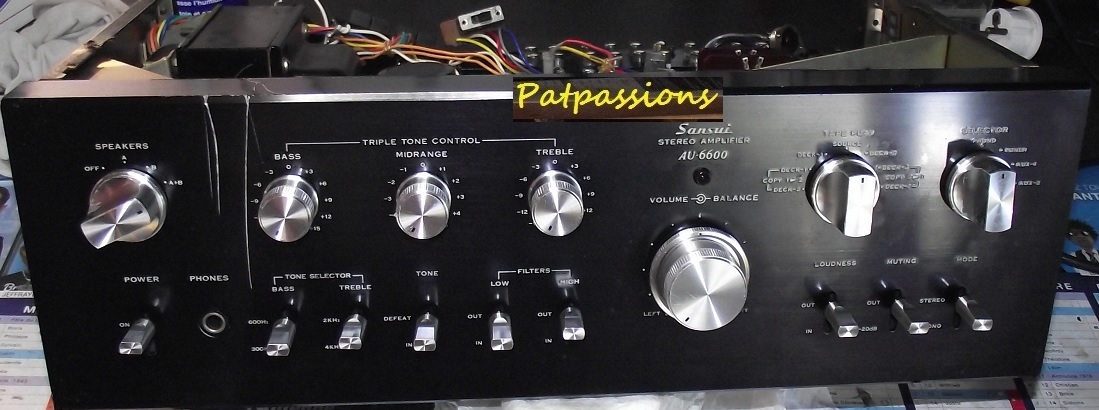

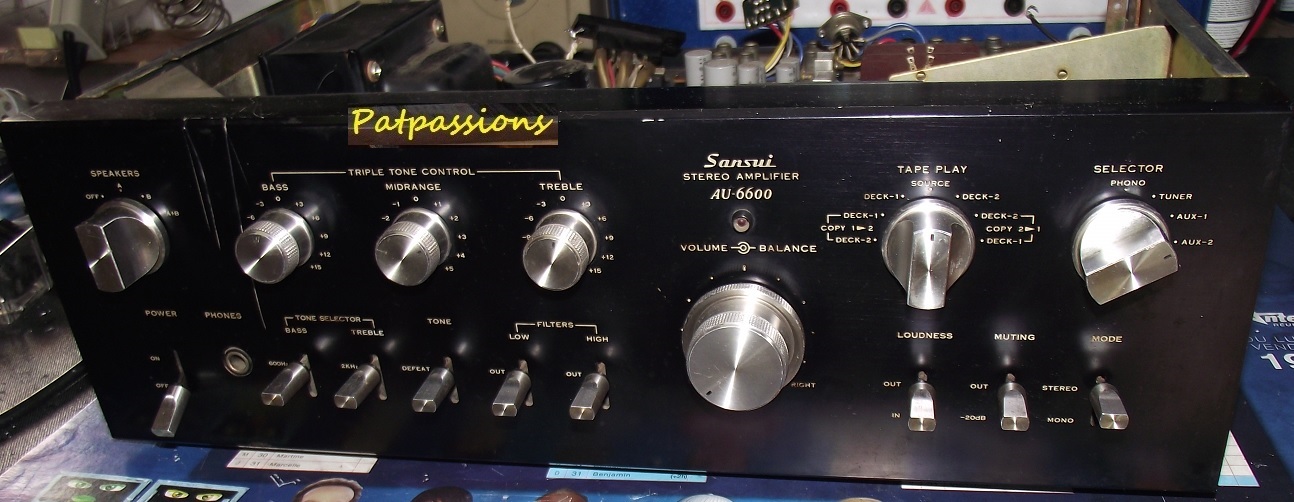

Mis en place des boutons .

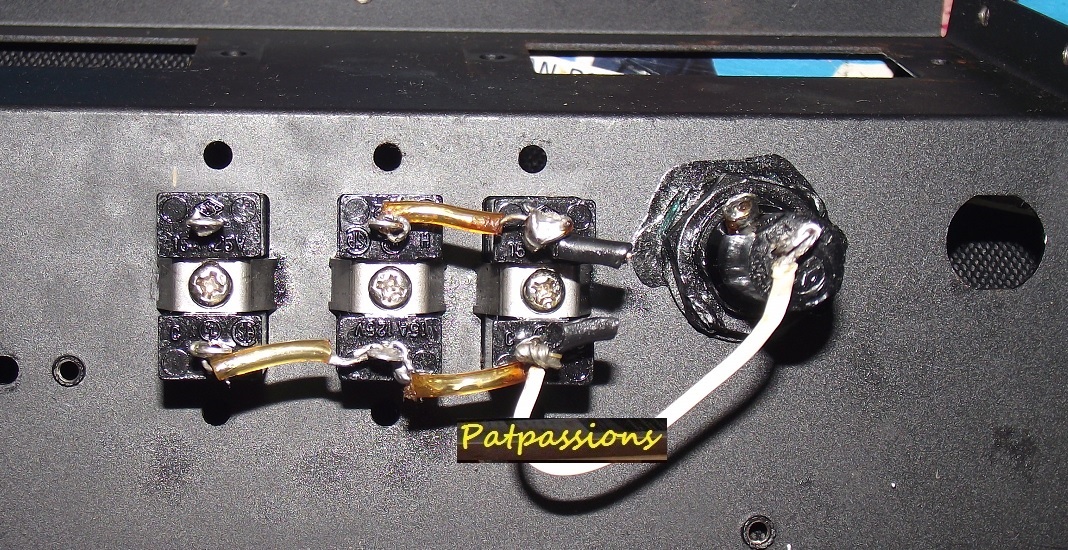

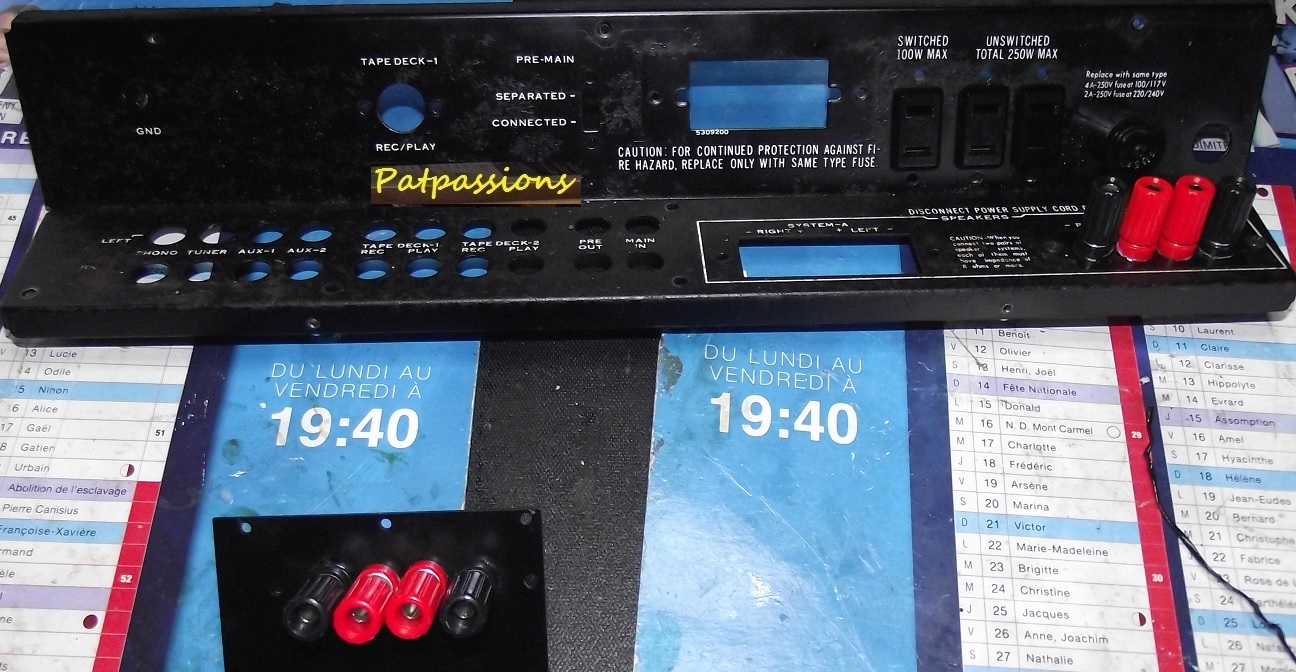

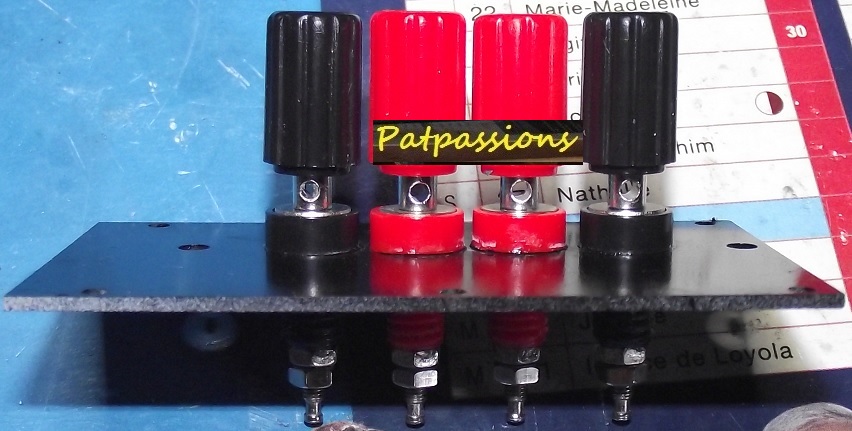

Construction d'une plaque pour la nouvelle fixation
des borniers haut parleurs .

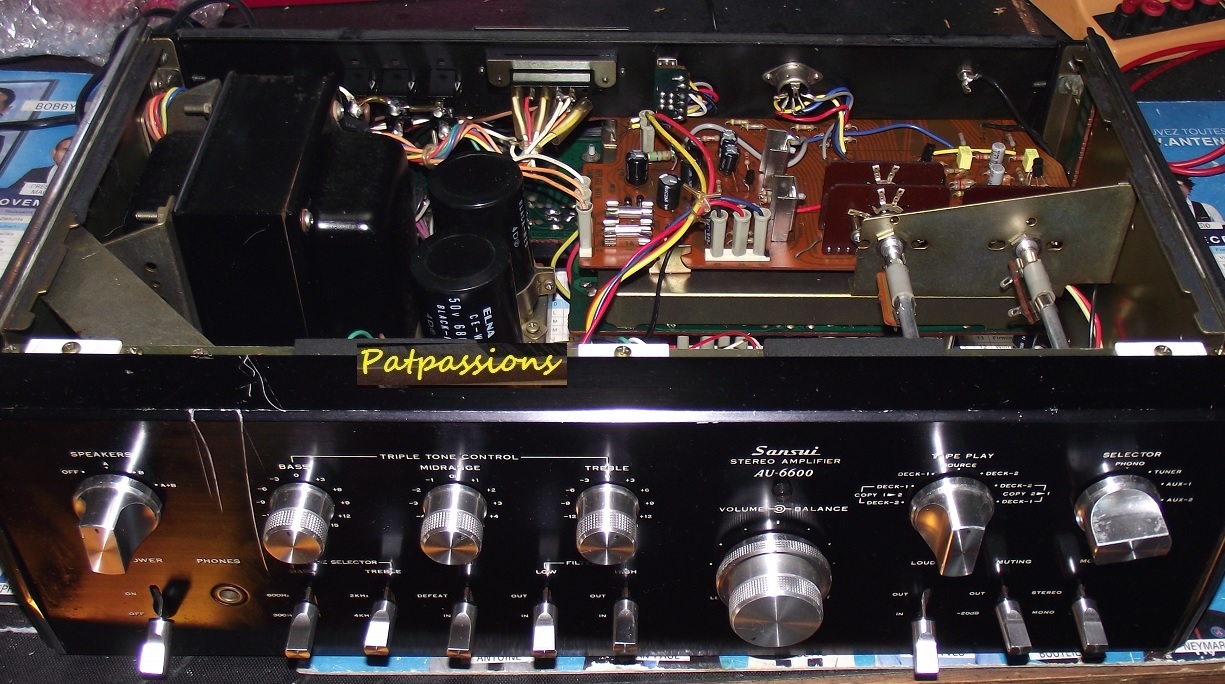

Remis en place de la tole superieur .

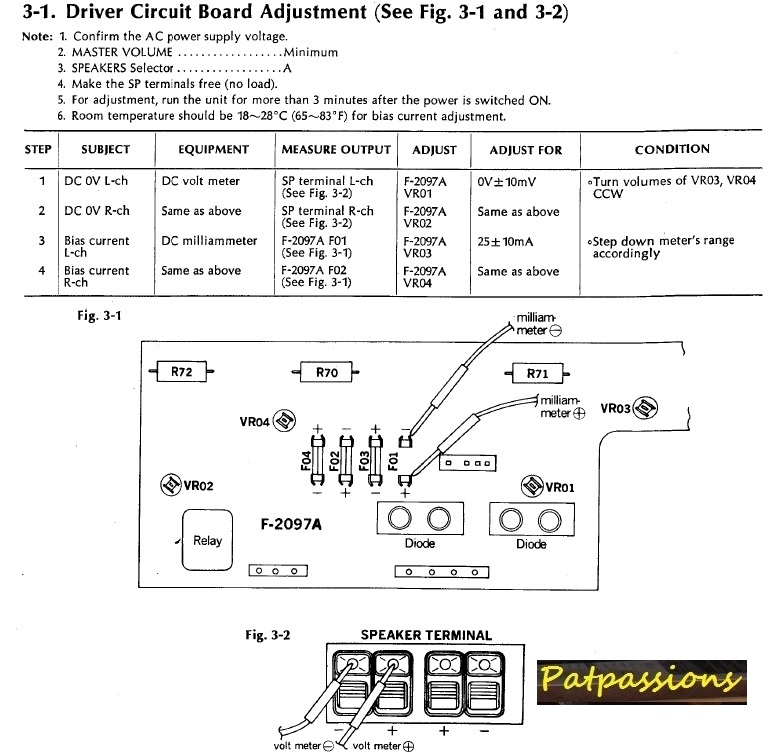

Réglage du bias et de l'offset sur chaque canal
pour optimiser le fonctionement de l'amplificateur .

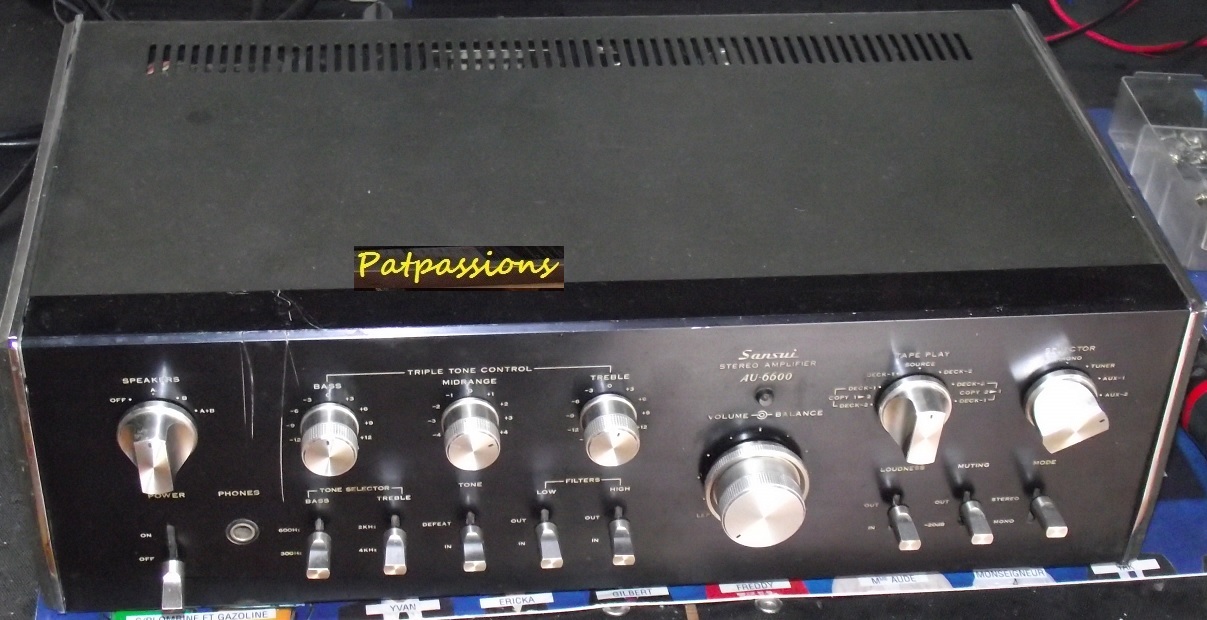

La réputation de ce Sansui n'est pas perdu en écoutant cette amplificateur ,
le son est vraiment exellent et d'un naturel .
On prend vraiment plaisir à écouter cette amplificateur
et on comprend aussi pourquoi ce modéle est recherché.
20/07/2020
Patrick H.
