Restauration compléte Sansui AU-919(1978/1980)

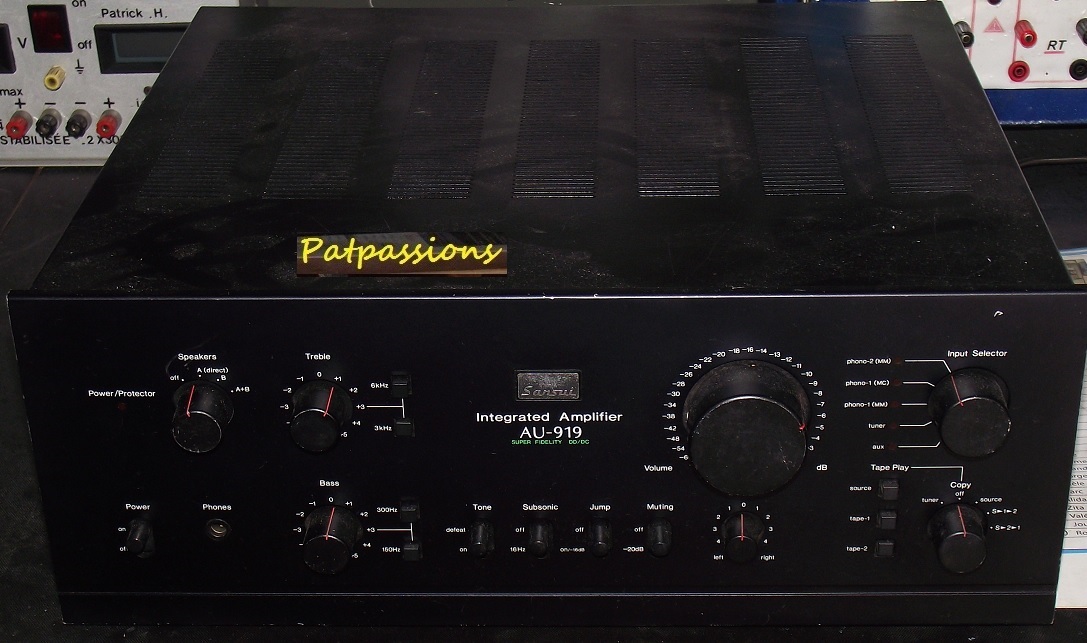

A l'arrivée de l'appareil
Principaux Travaux à effectuer :
*Traitement châssis et mis en peinture .
*Remplacement des condensateurs .
*Remise en conformité des modules amplificateurs suite à une ancienne «réparation» .
*Démontage complet châssis , dépose face avant , arrière et cartes électroniques .
*Dépose et dé-soudage des connecteurs , boutons interrupteurs et potentiomètres pour traitement par ultrasons .
*Lubrifications des connecteurs , boutons interrupteurs et potentiomètres .
*Transistor a remplacé sur toutes les cartes .
*Certaines diodes spéciales doivent être refabriquer .
*Bias et réglage DC à refaire sur cartes AMP , RIAA , et TONE .
*Graisse silicone à remplacer sur chaque composants fixer sur un radiateur .
*Cordon AC à changer .
Note :Pour l'instant il n'est pas utile de changer les gros condensateurs de filtrages de l'alimentation symétrique des modules de puissances .

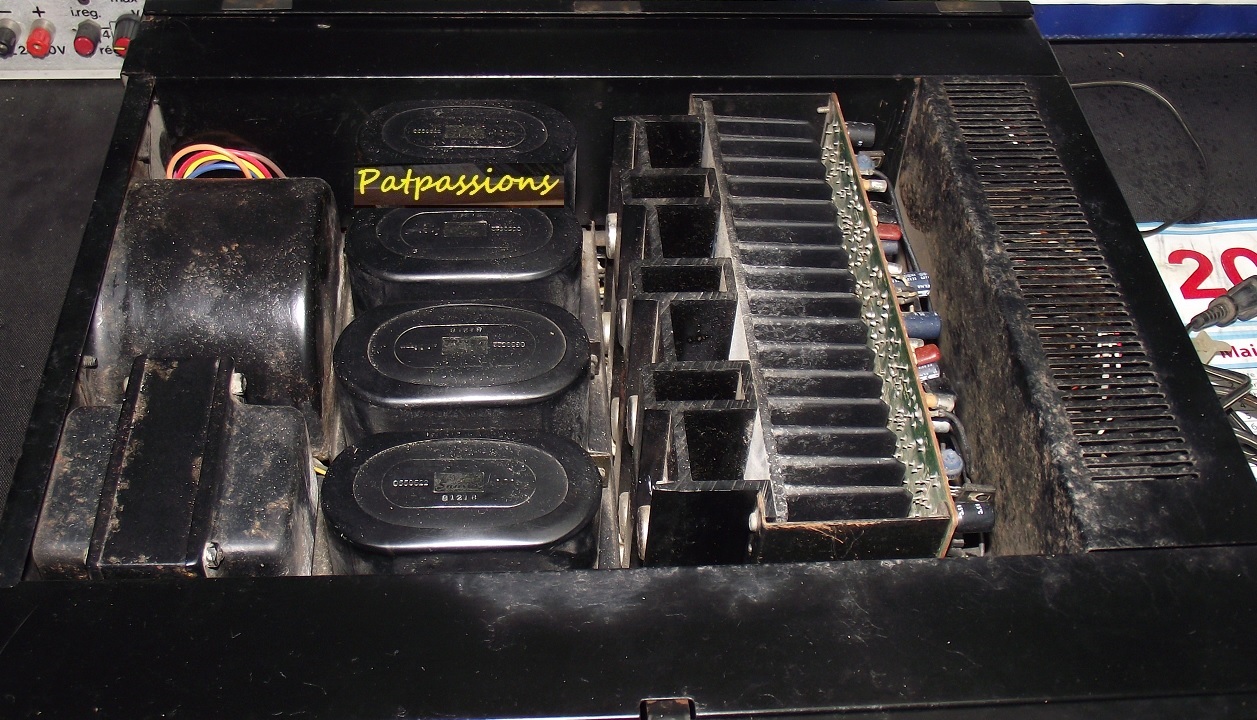

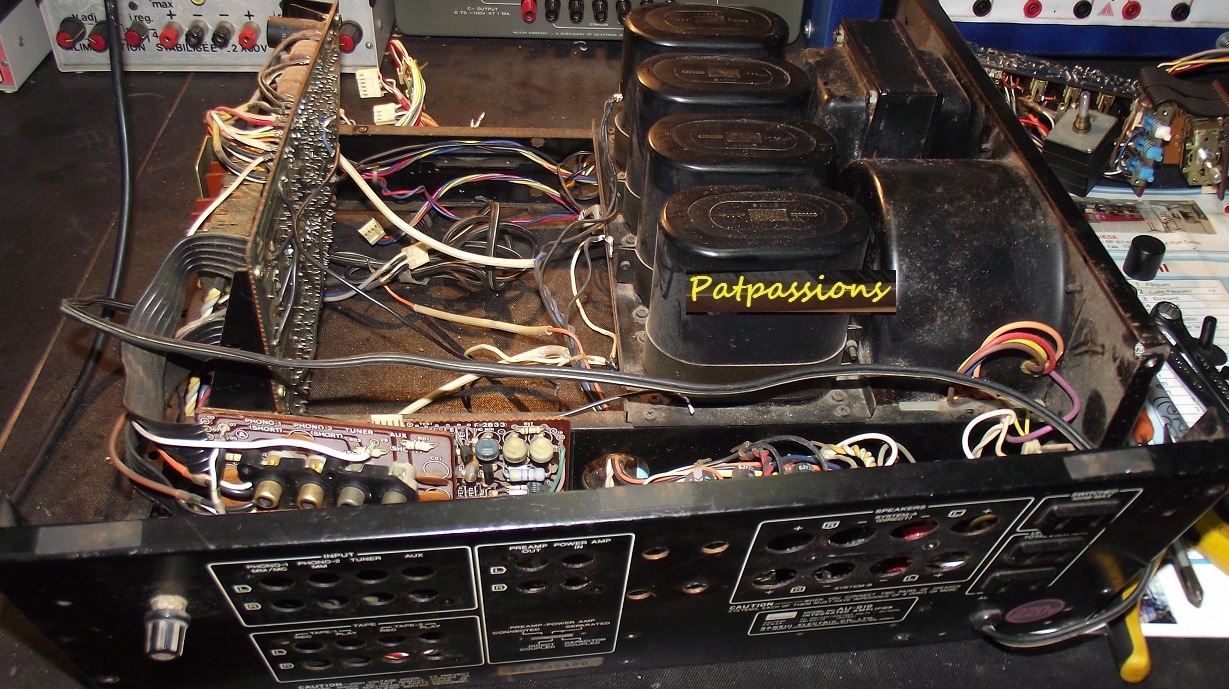

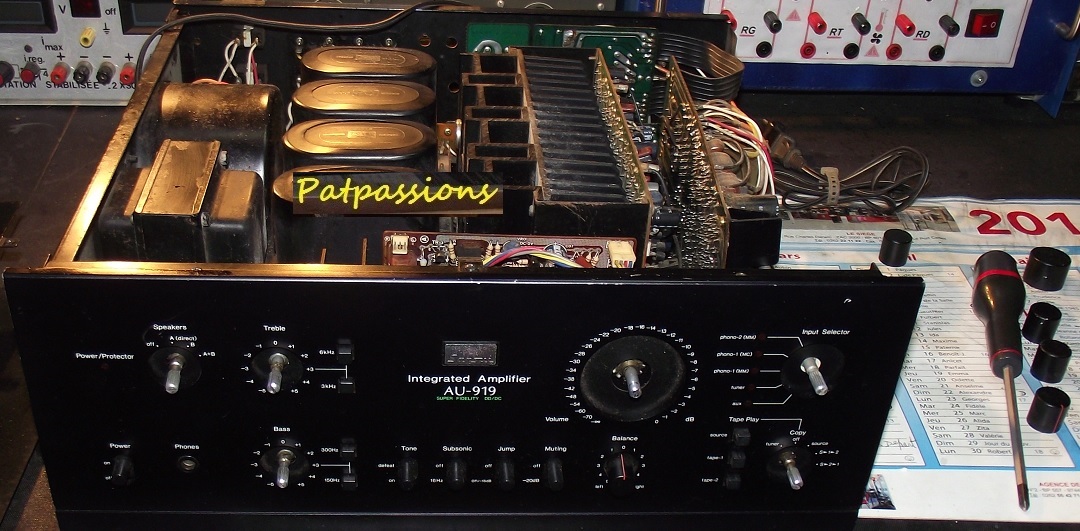

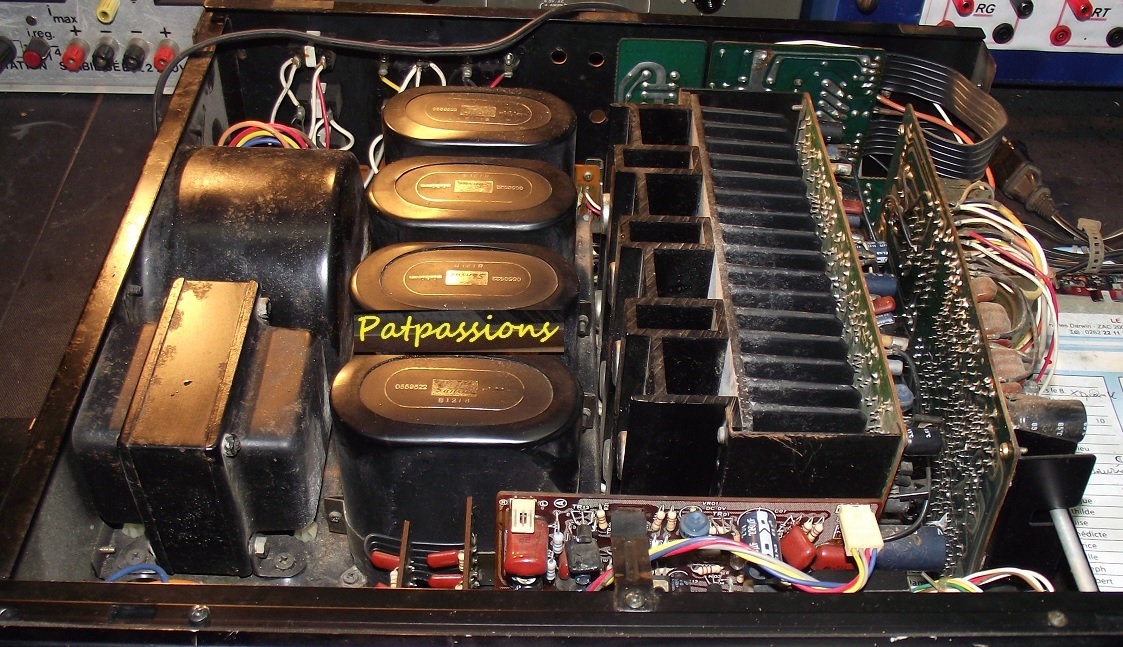

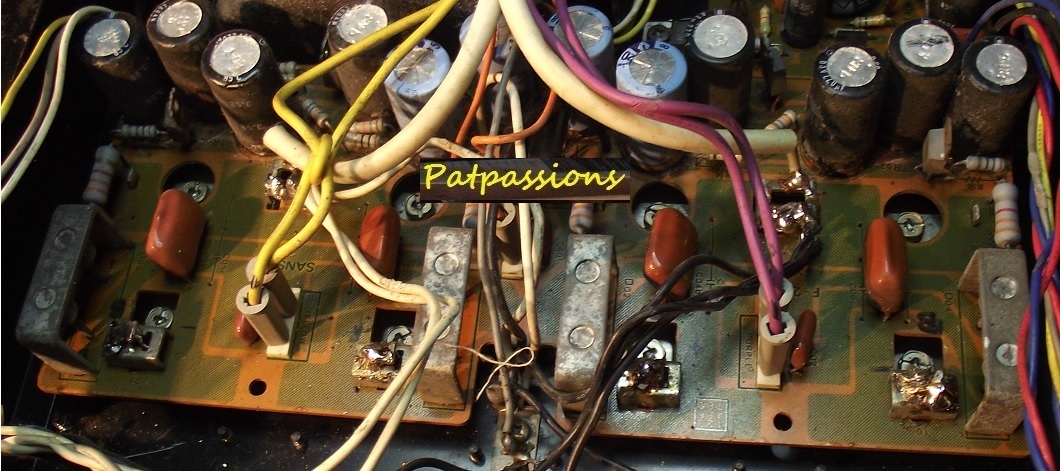

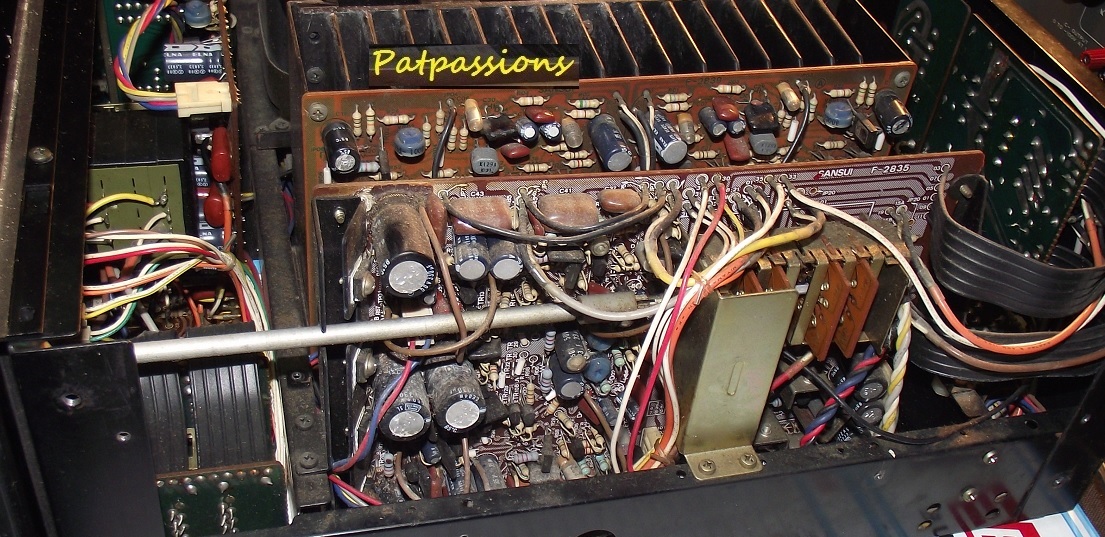

Vue interne avant démontage complet :
Des traces d'oxydations du temps qui passe ...
Les tôles de blindâge sont enlevées
pour une meilleur visibilité des circuits .

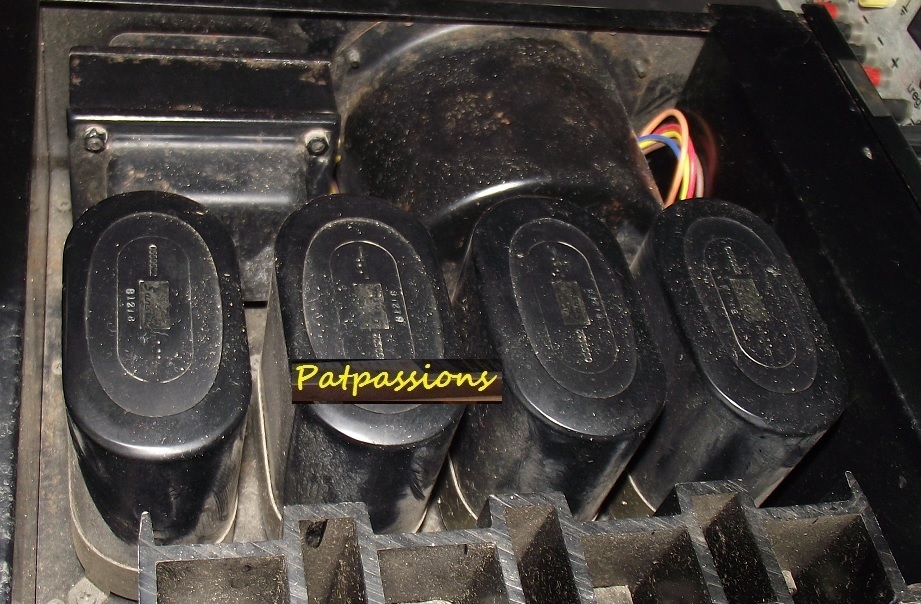

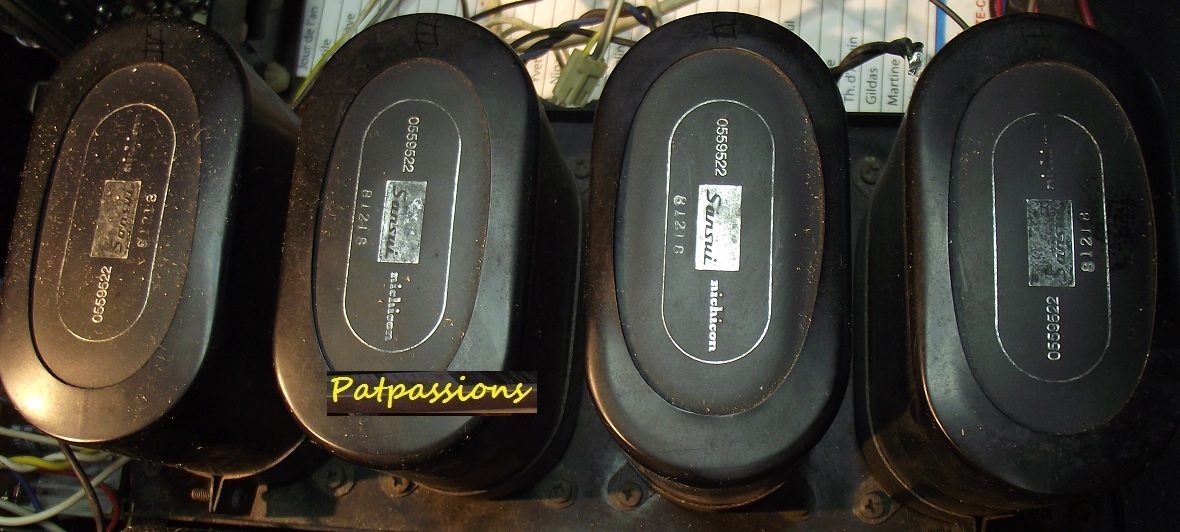

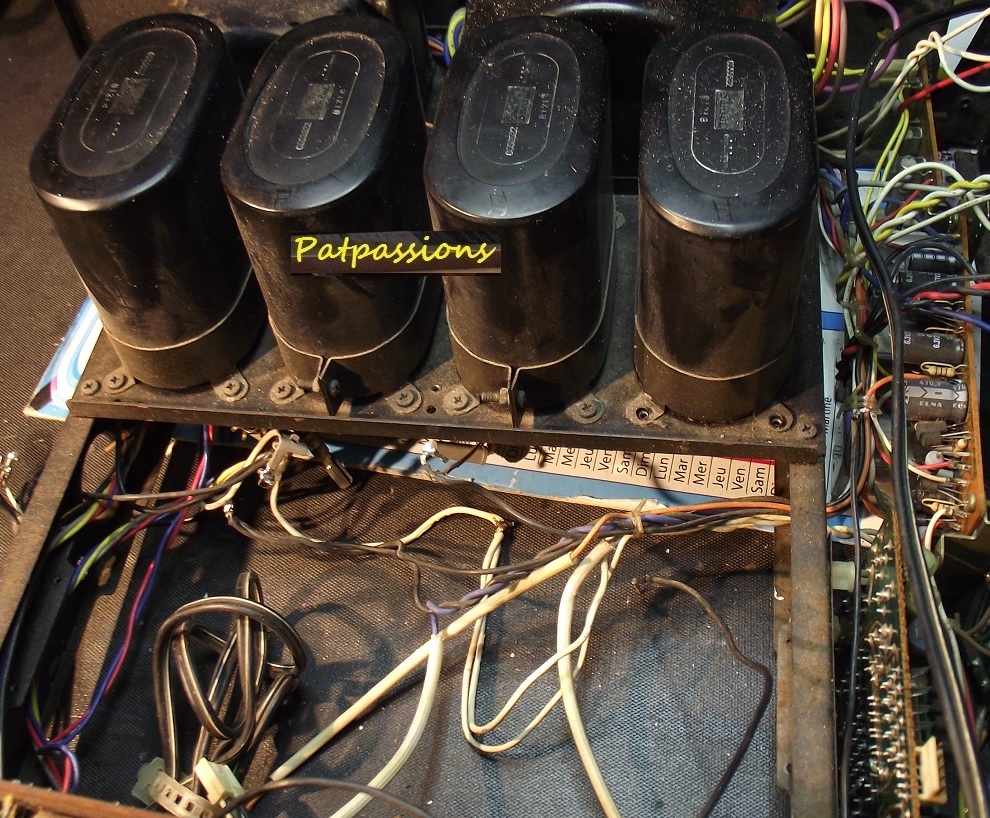

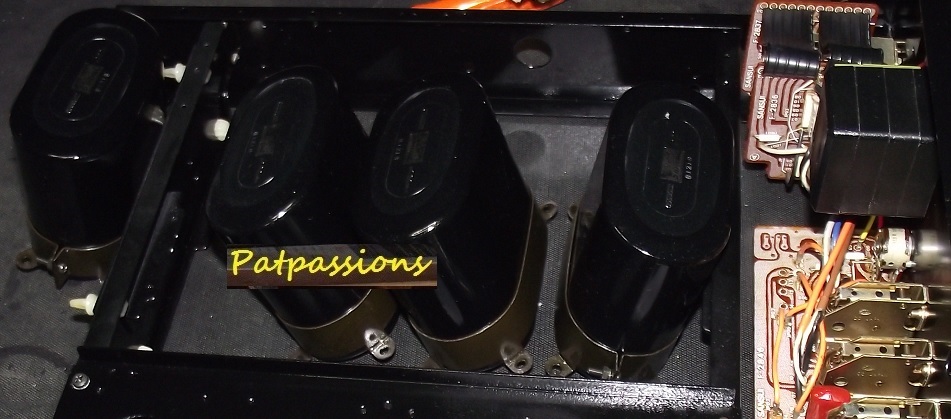

Les condensateurs doubles badger Sansui .

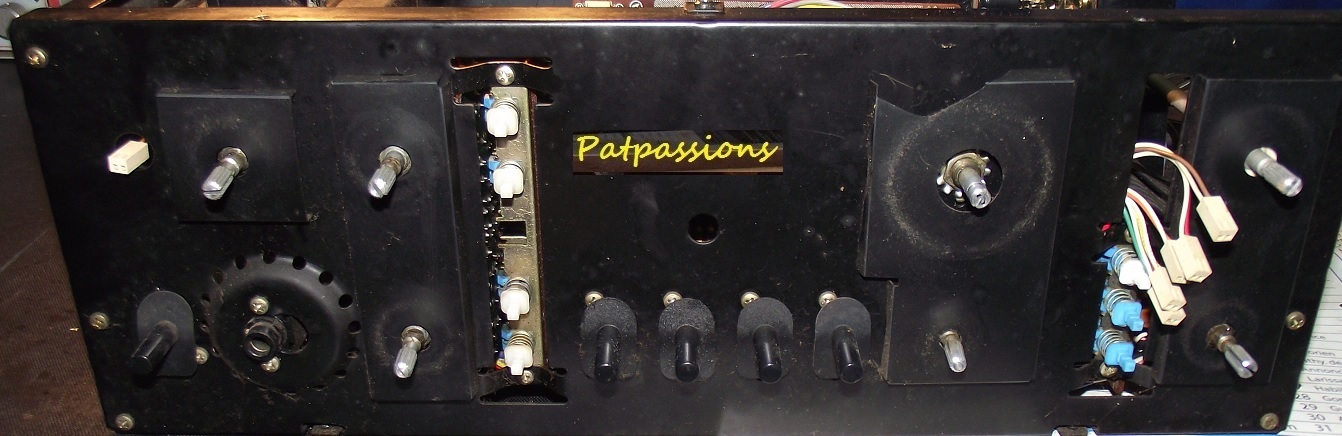

La face avant avec les boutons sont déposés.
La contre face sera déposé aussi , ainsi que les caches poussiéres.

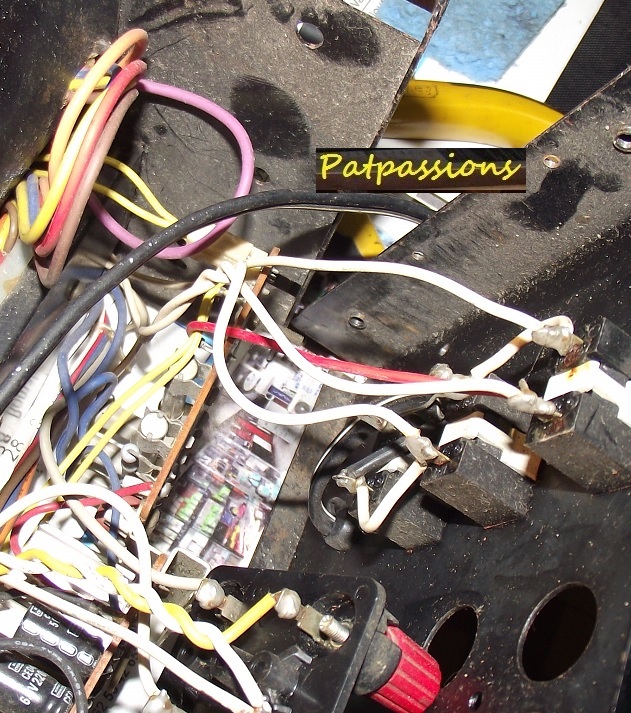

Chaque fils sont repérés soigneusement,
pour ensuite ne pas perdre
du temps lors du remontage.
Certains fils sont soudés,
on est obligé de les dessouder
pour pouvoir travailler correctement.

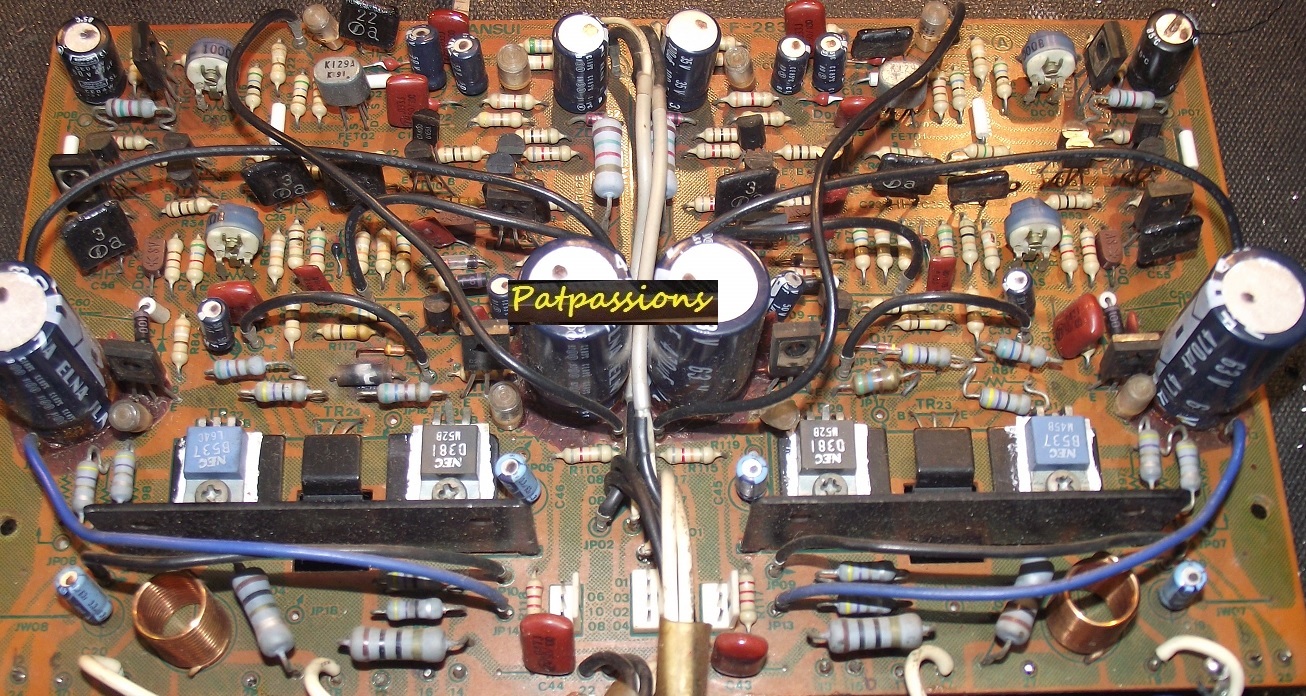

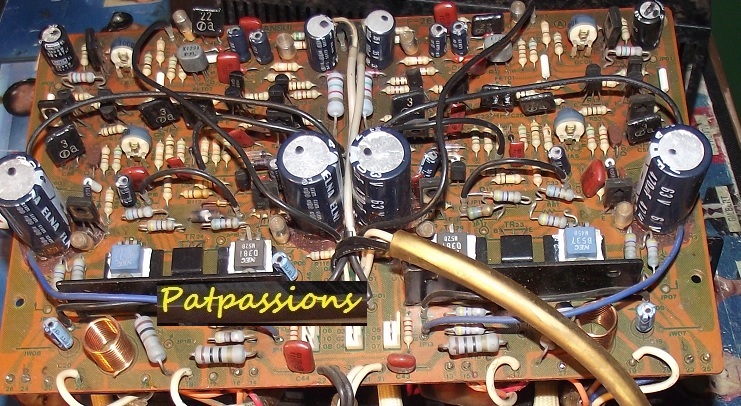

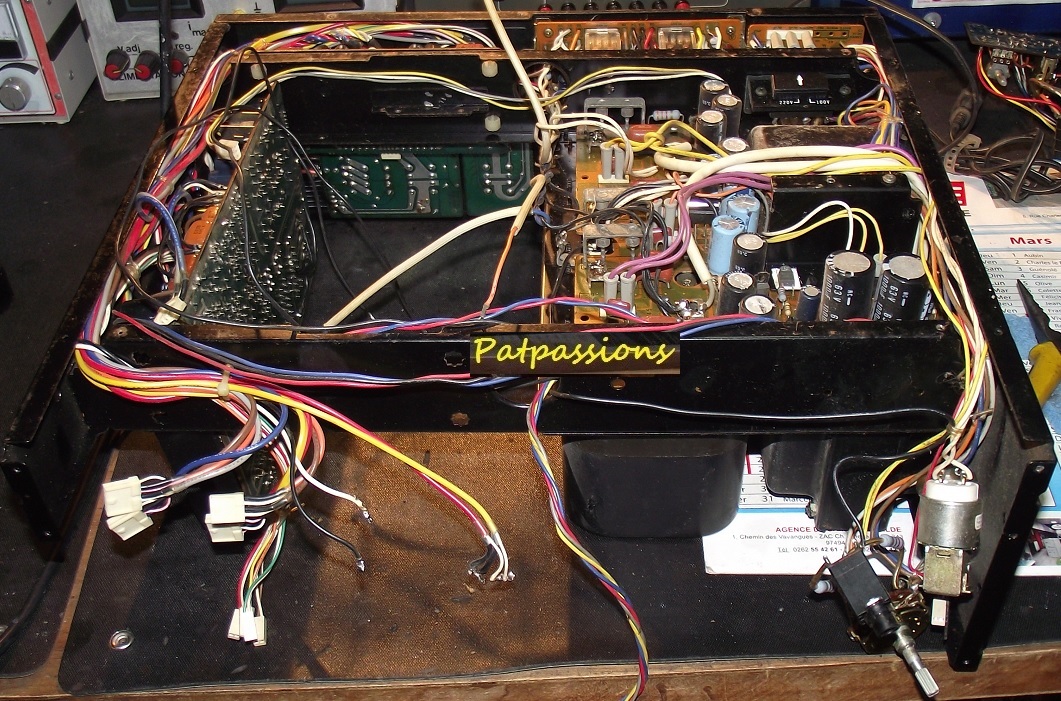

Déposes des circuits
préamplis et puissances.

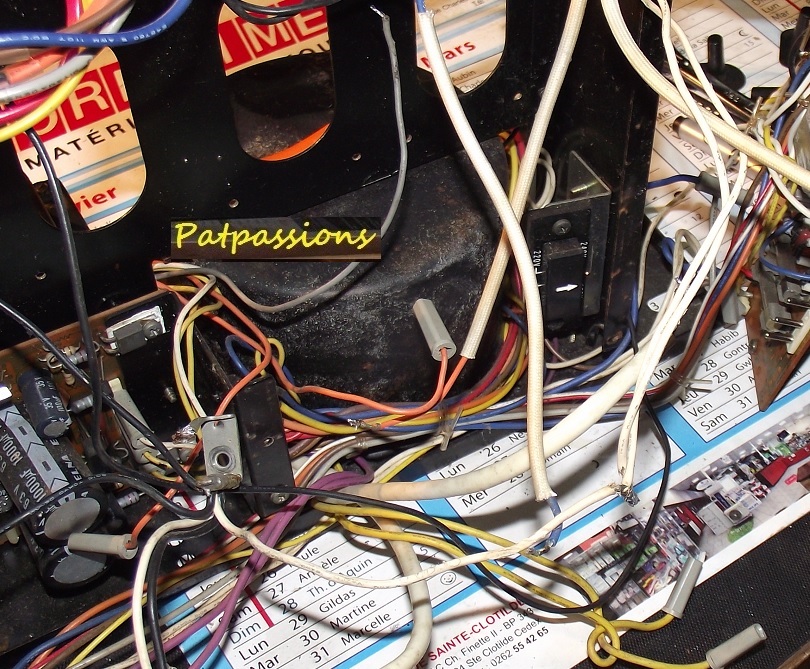

Le travail de repérage est trés important,
pour ne pas faire de bêtises plus tard...

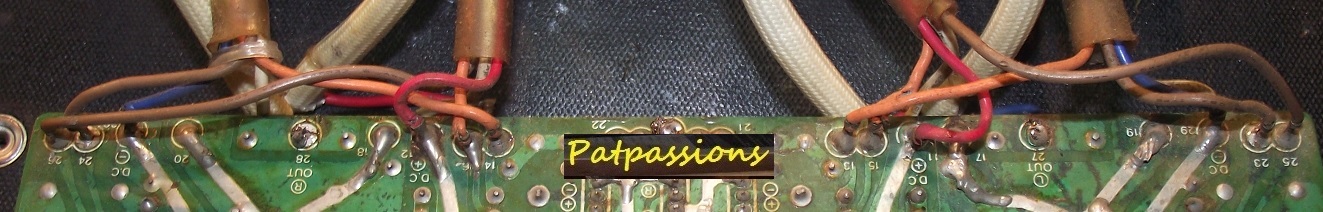

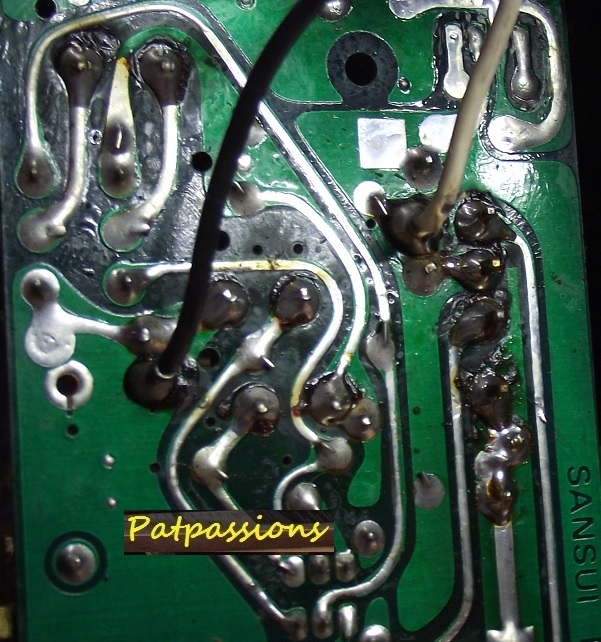

Décâblage de la platine alimentation.
Déposes des circuits de tonalités .
Dépose du bloc de puissance .

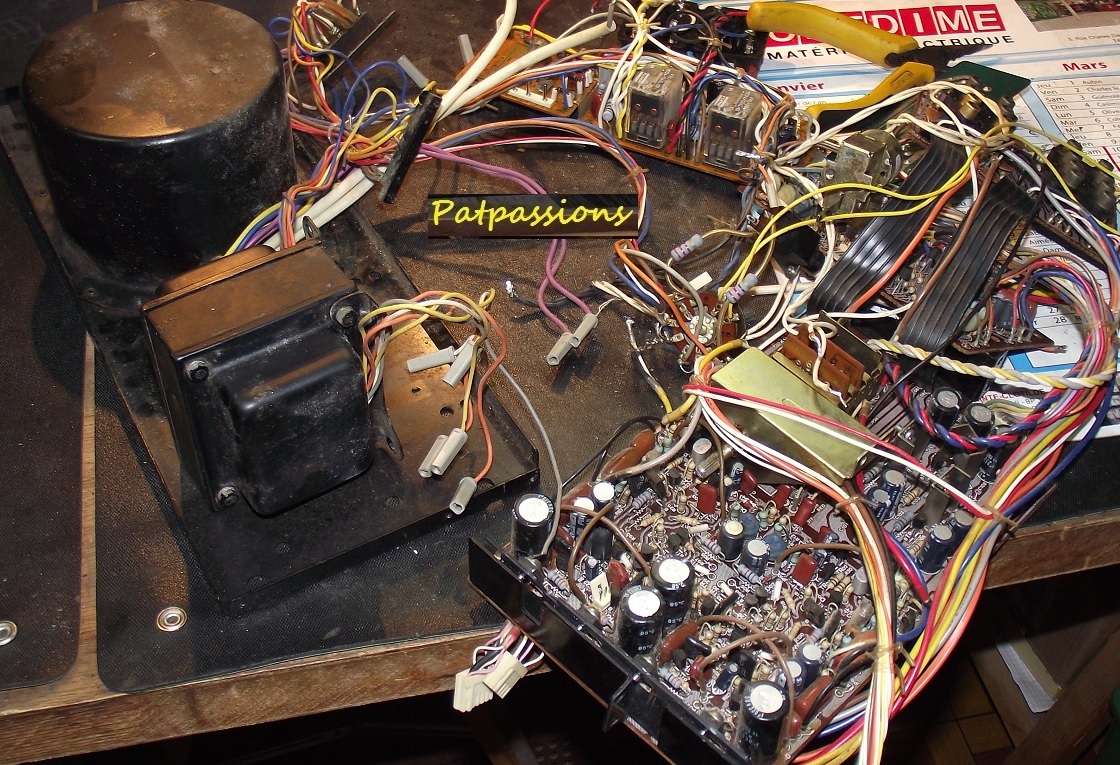

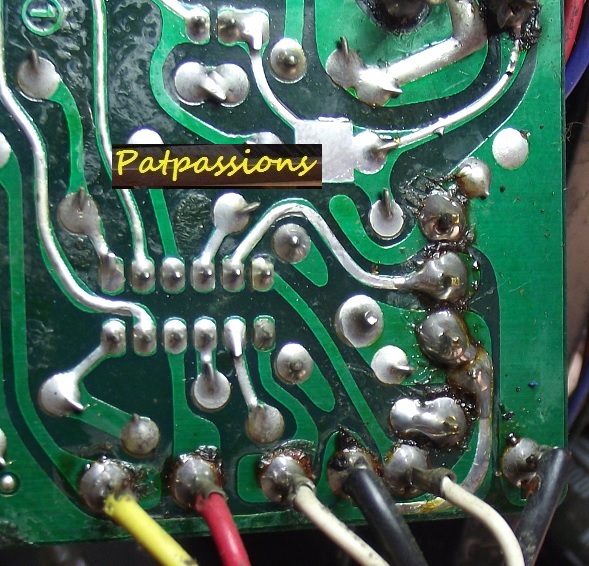

L'amplificateur sera entiérement démonté,
pour une peinture compléte du chassis.

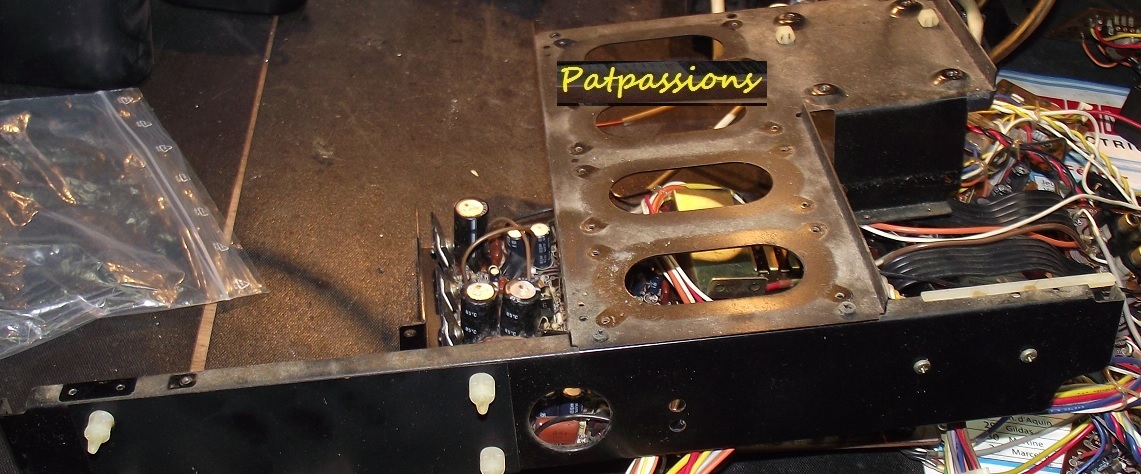

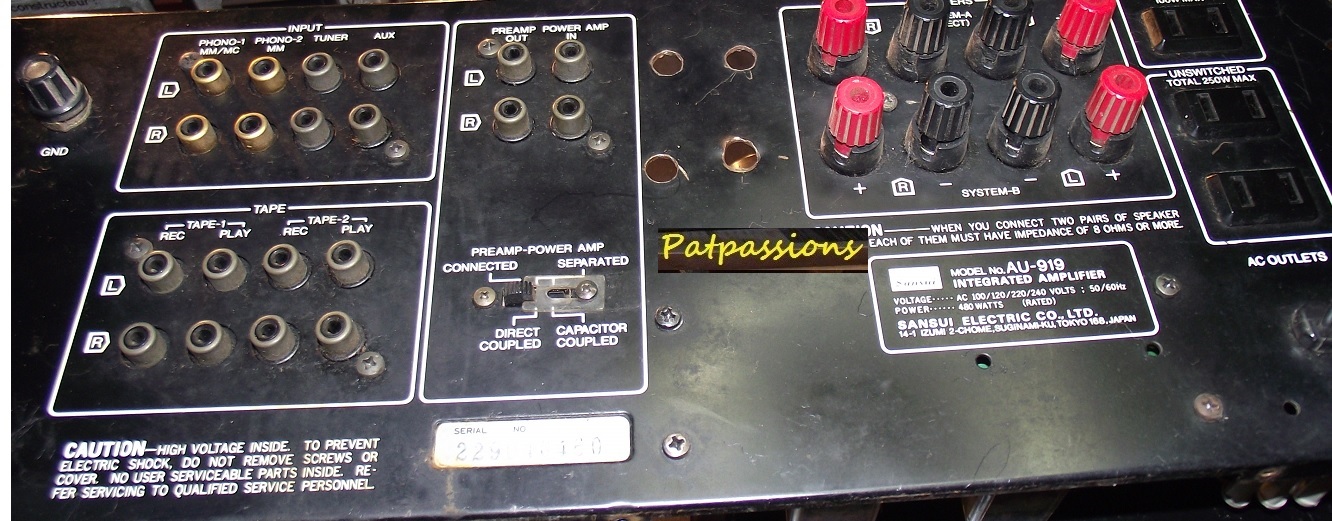

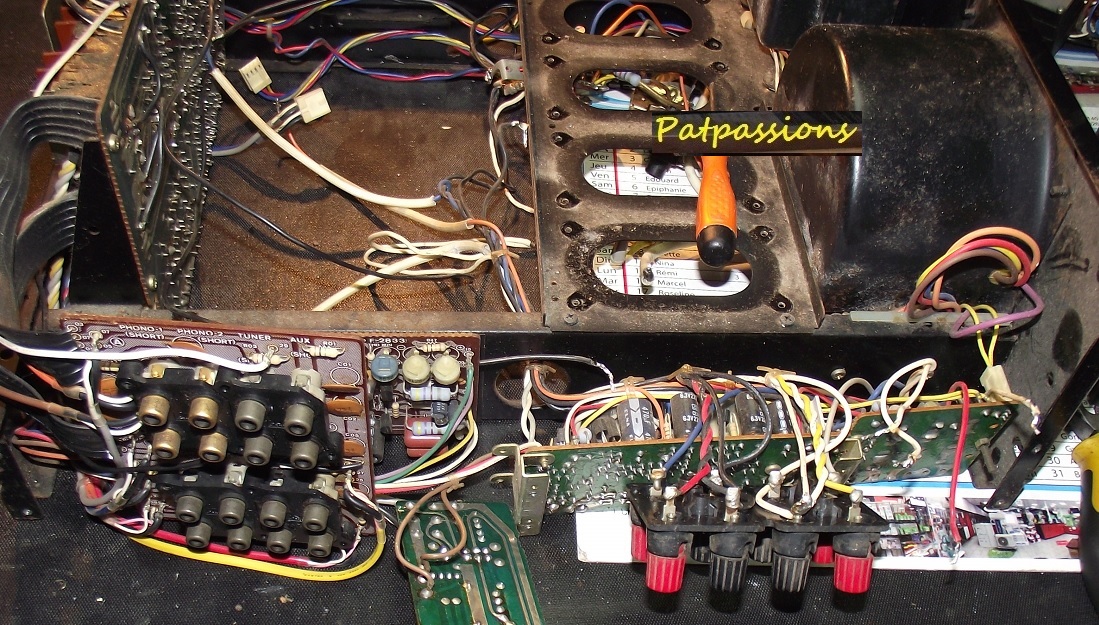

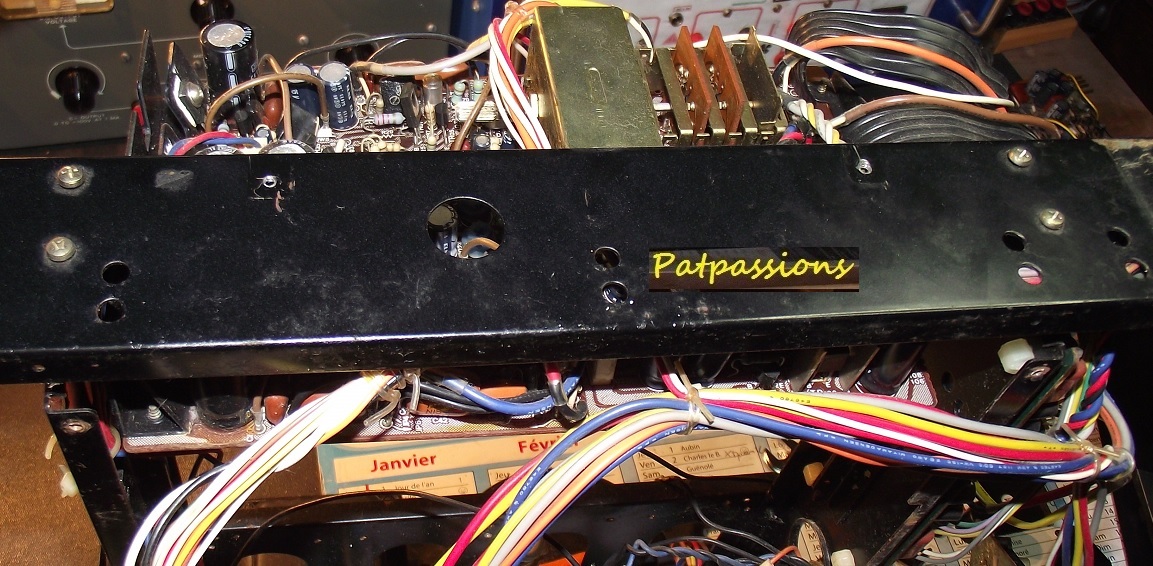

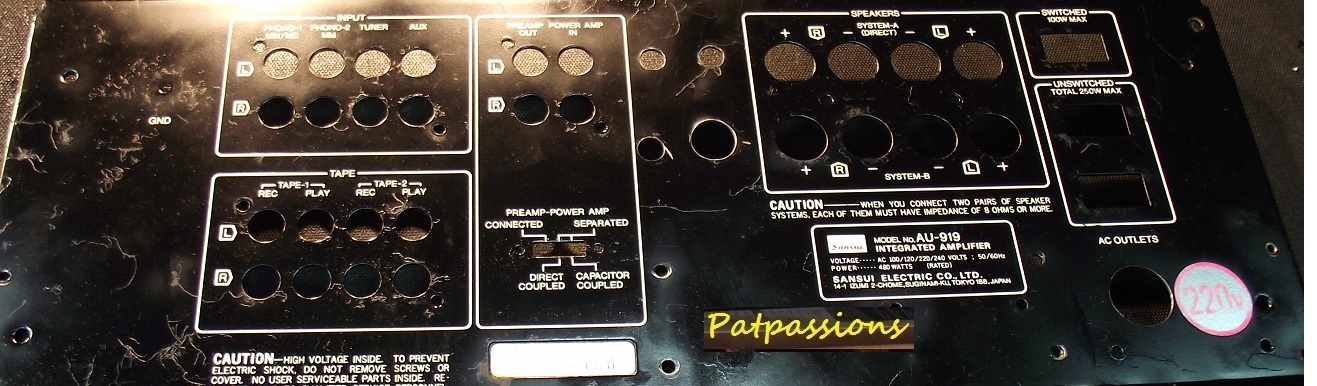

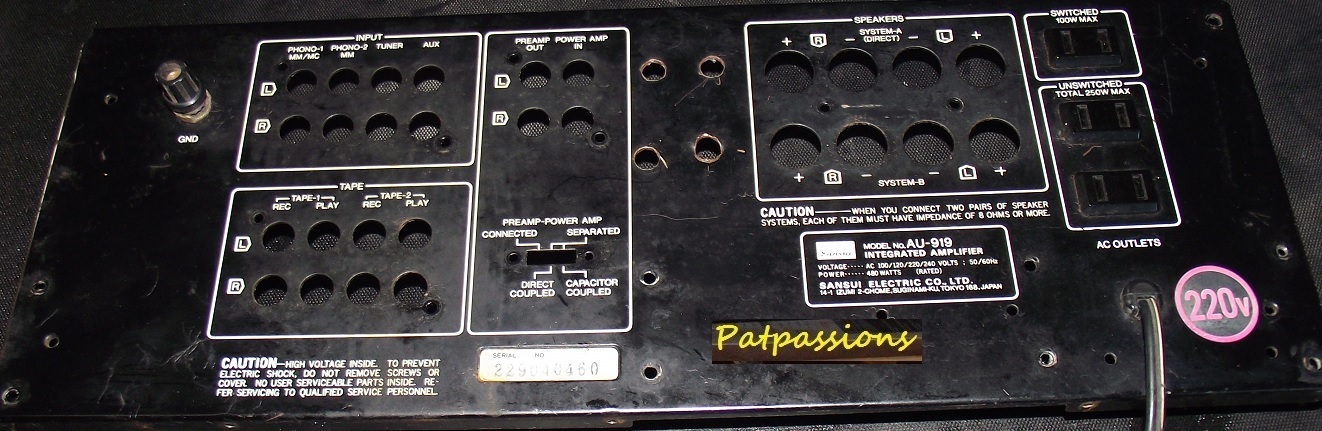

Dépose de la face arriére .
Quelqu'un a fait des trous .
Pourquoi ? on ne sera jamais !
Certains circuits sont difficil d'accés,
il faut faire attention !

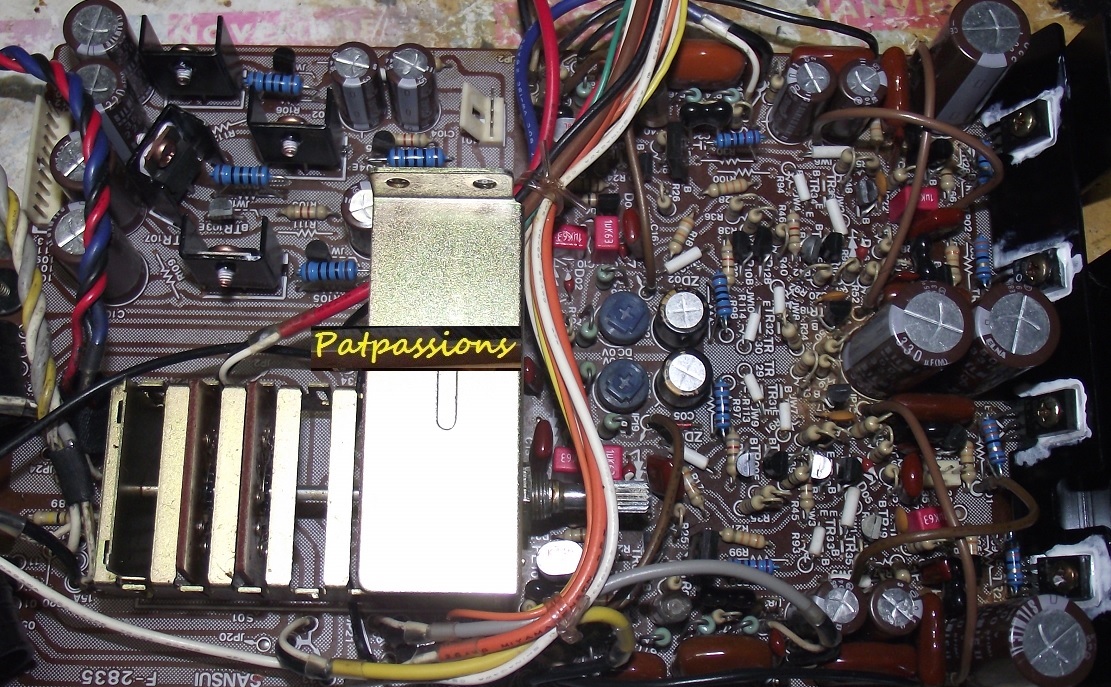

Dépose du circuit de protection
et du préampli phono.
Les borniers seront déposés
et nettoyer par ultrasons .
Dépose des condensateurs de filtrages.
Déposes du circuit préamplicateur .

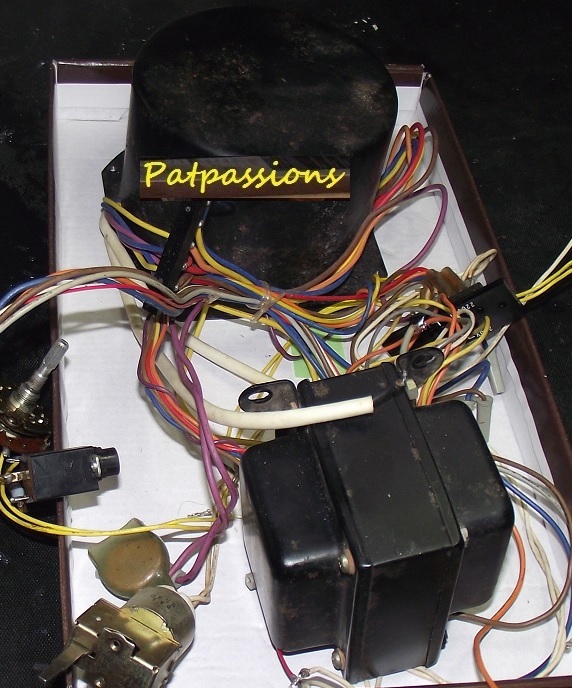

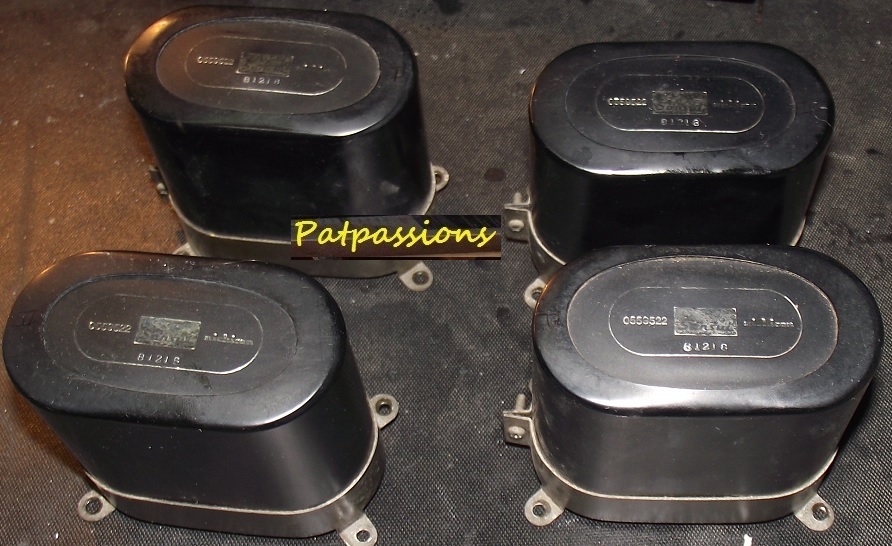

Les transformateurs sont déposés
pour un poncage et une peinture compléte .
Le démontage est presque finis ...

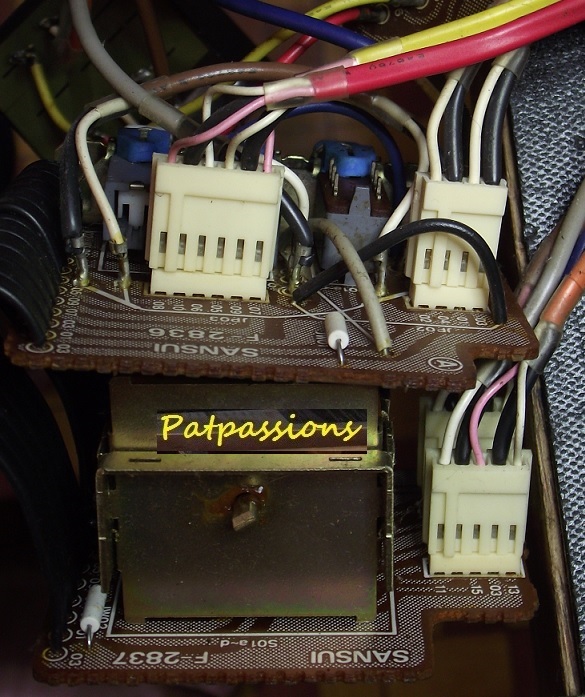

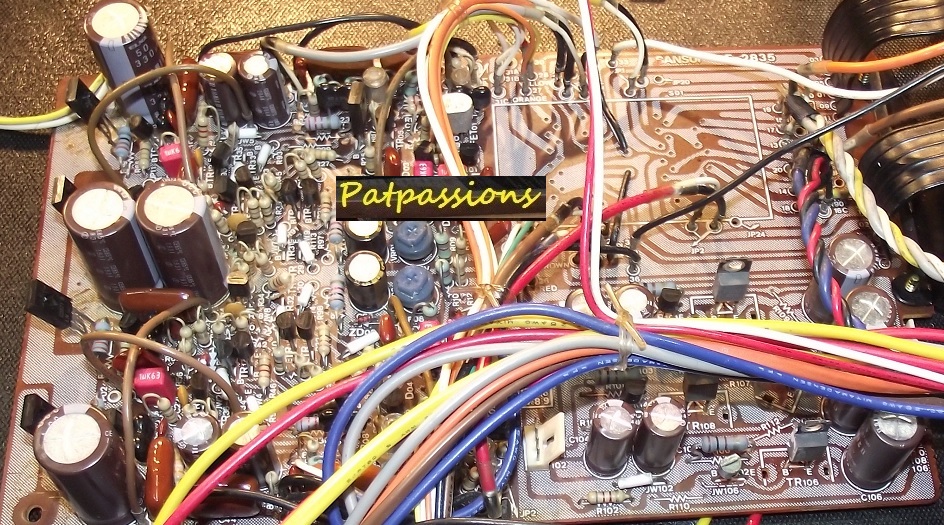

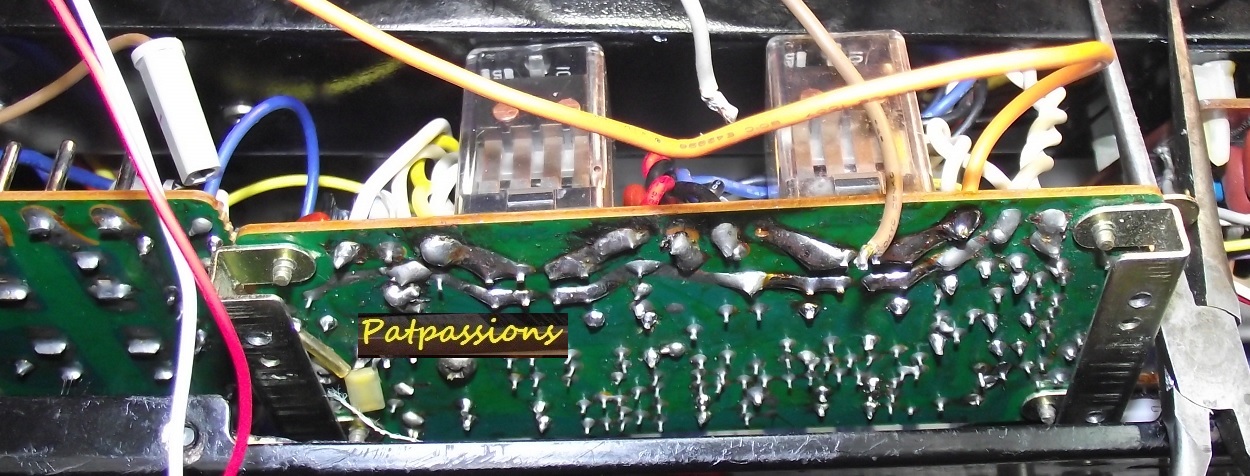

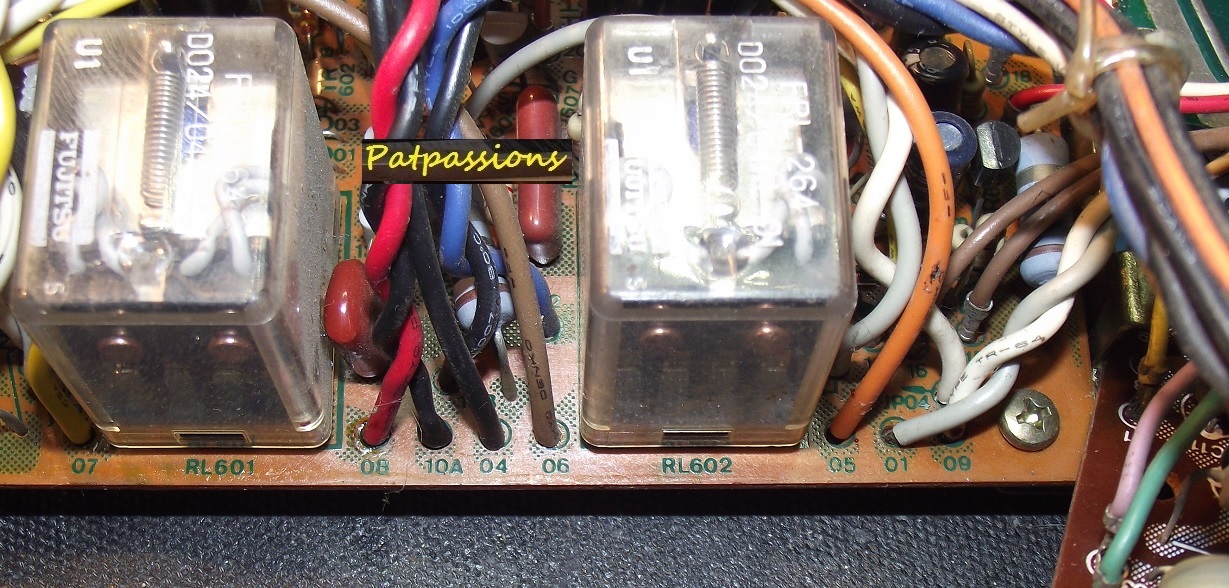

Vue sur le circuit de protection avec ces 2 relais.

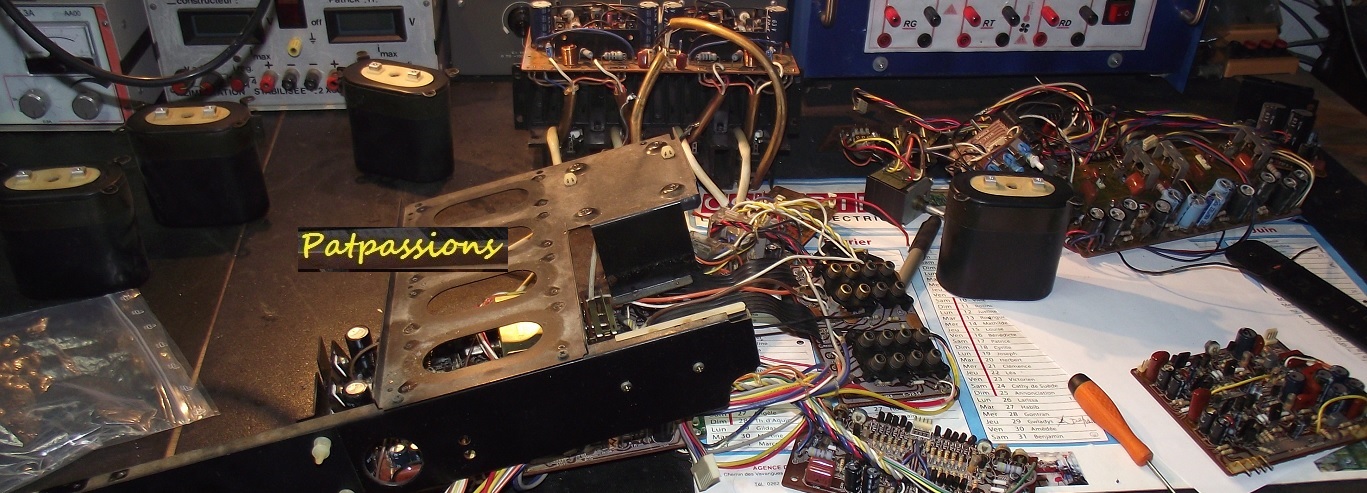

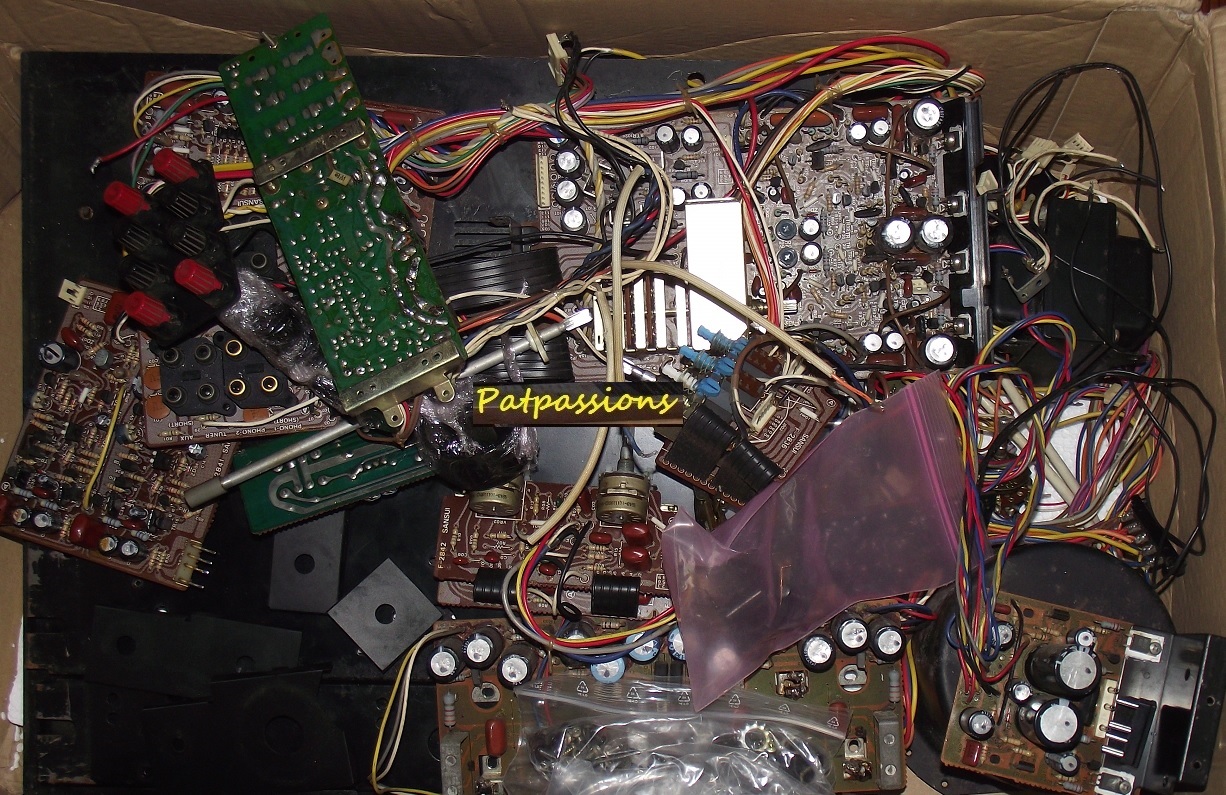

Tout est enfin démonté .
Maintenant il faudra traiter
chaques piéces individuellement.
En attendant que les tôles soit poncées et peintes ,
tout est soigneusement ranger.

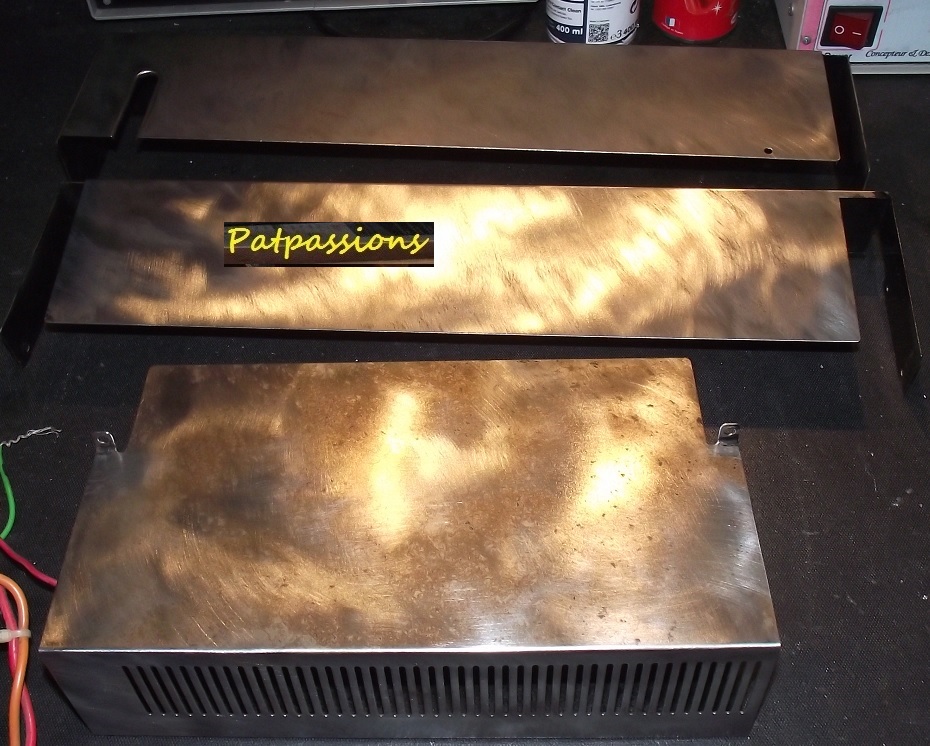

Gros poncage maintenant,
les plus difficile sont les petites tôles .
On est obligé de les faires manuellement.
Au début j'ai hésité à les repeindres;
mais par endroit,
la rouille avait commencé à faire son oeuvre.
Autant partir sur une bonne base.

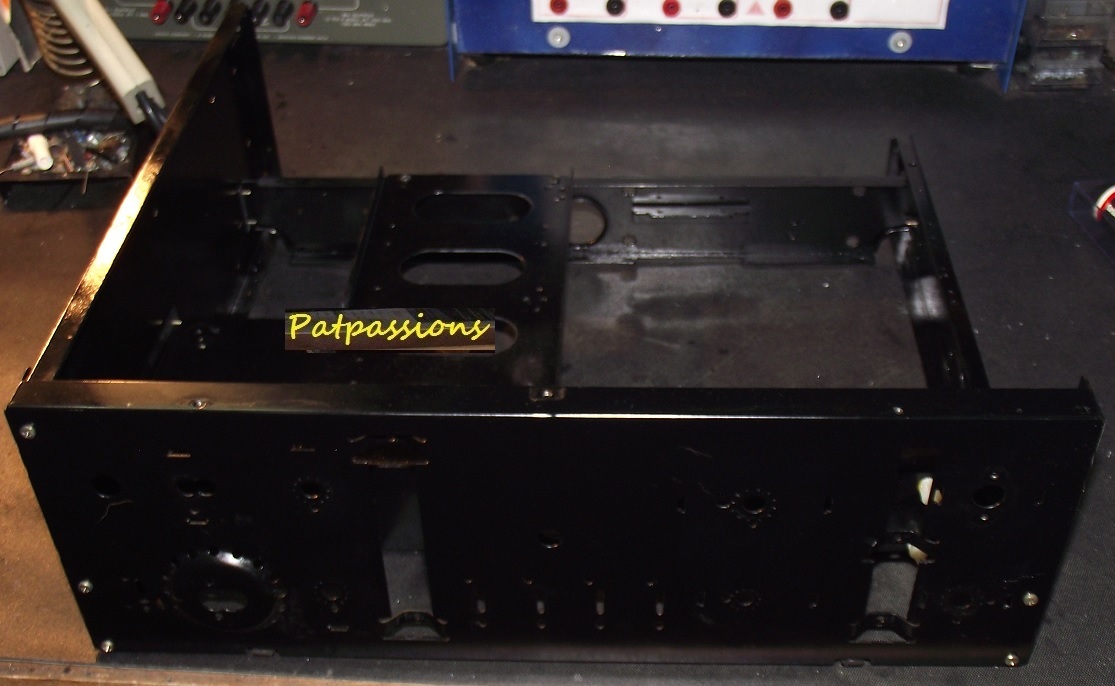

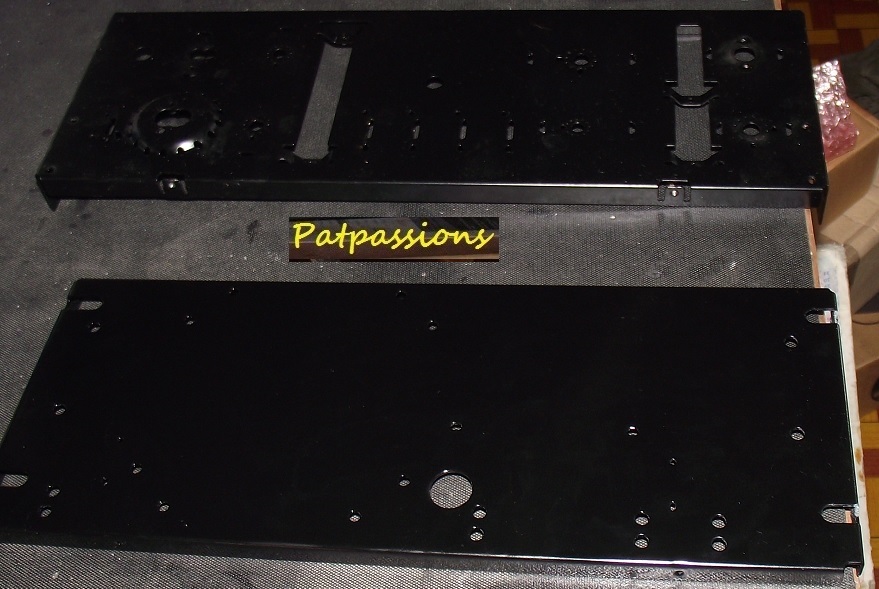

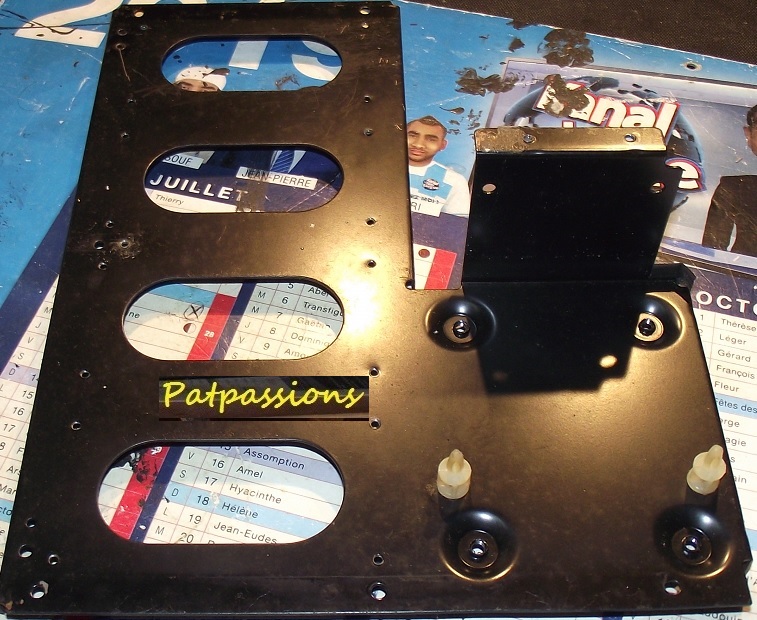

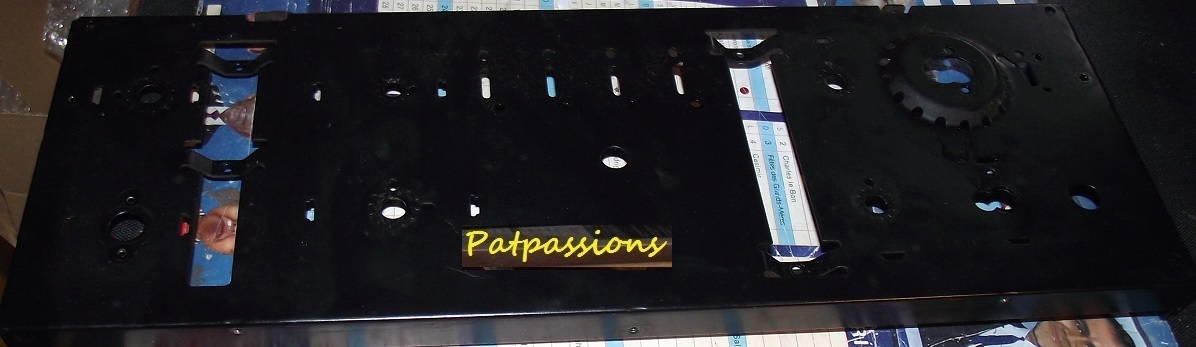

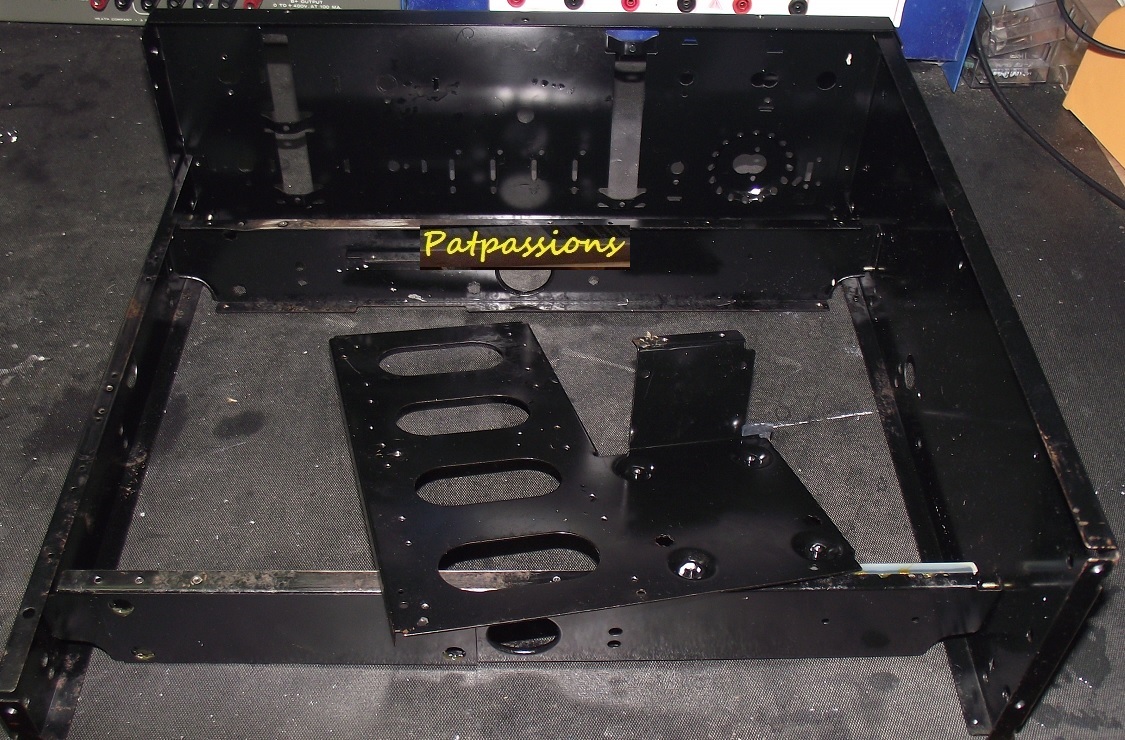

Les tôles ont été repeintes et laisser sécher
une semaine compléte à des hautes températures,
pour un séchage à coeur complet.
Il faut reconditionner chaque circuits maintenant.

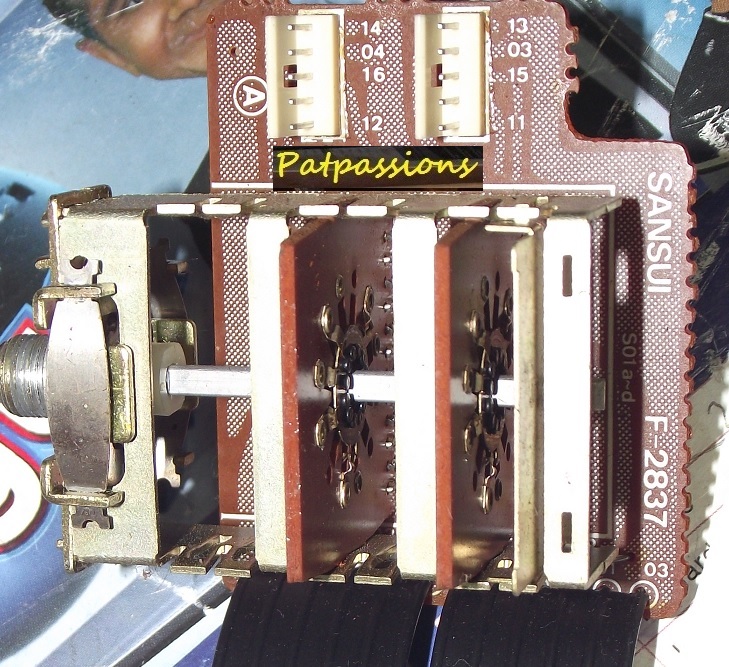

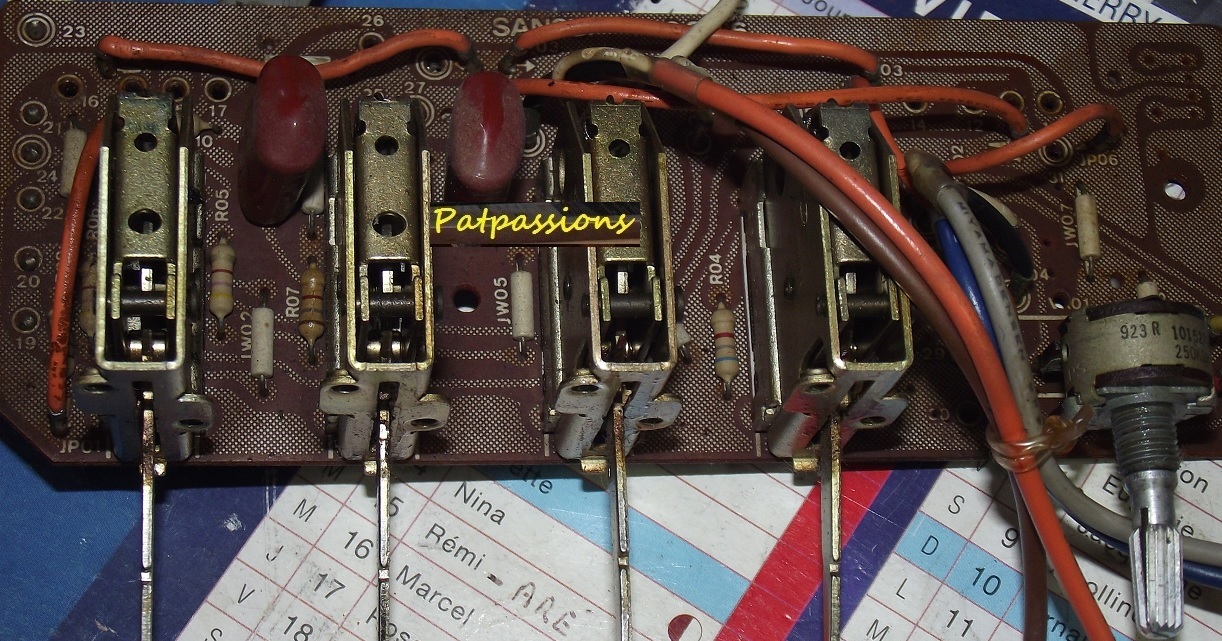

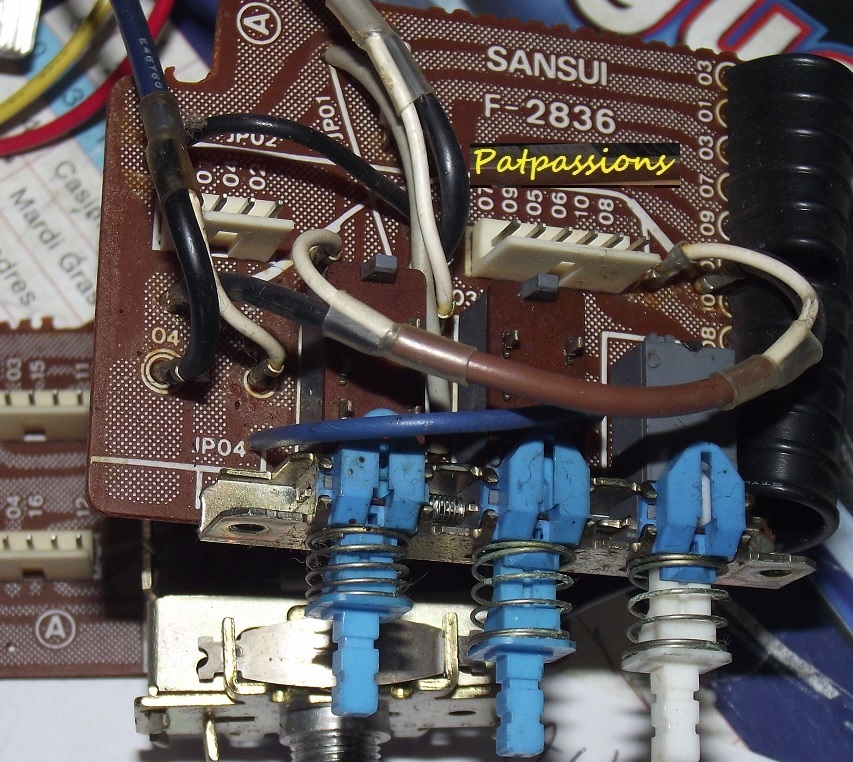

Les boutons commutateurs ,
potentiométres et autre interupteurs
sont entiérement démonter
pour un nettoyage des contacts
et faire aprés, un traitement contre l'oxydation.

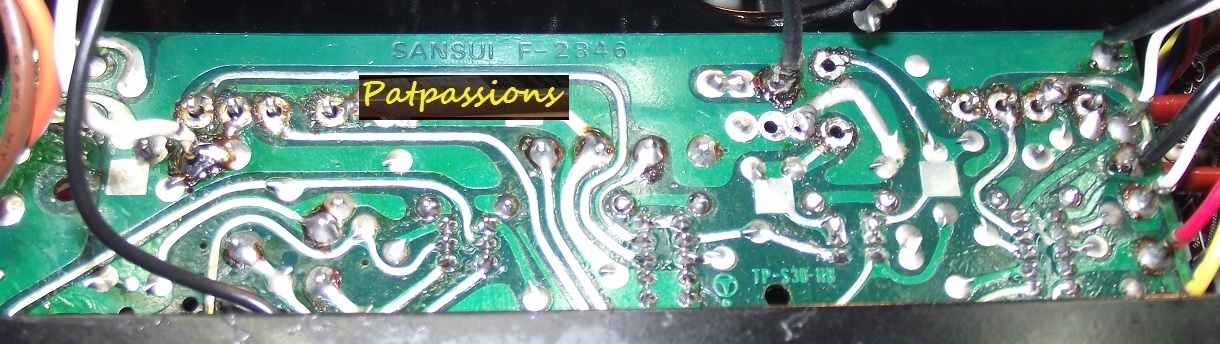

Les circuits imprimés seront nettoyés par la suite ..

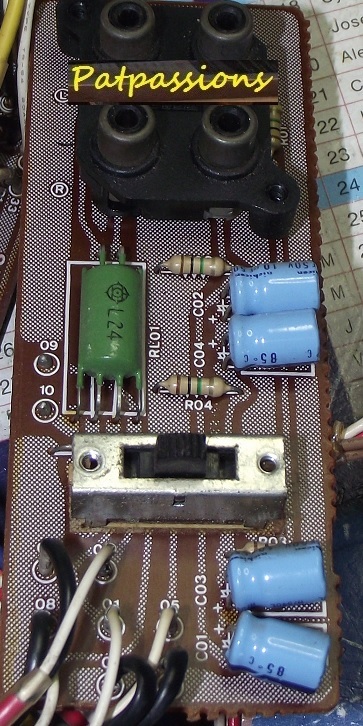

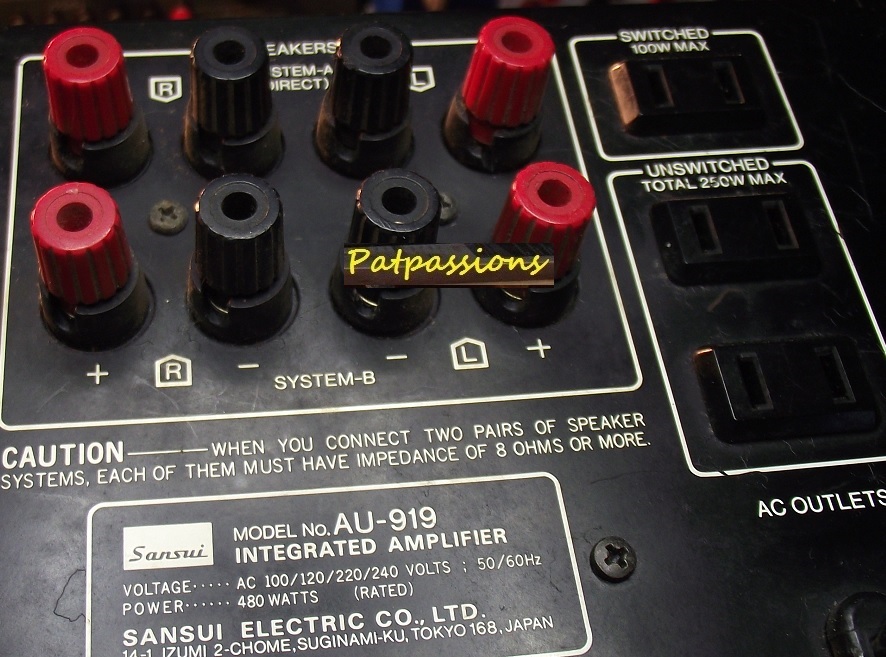

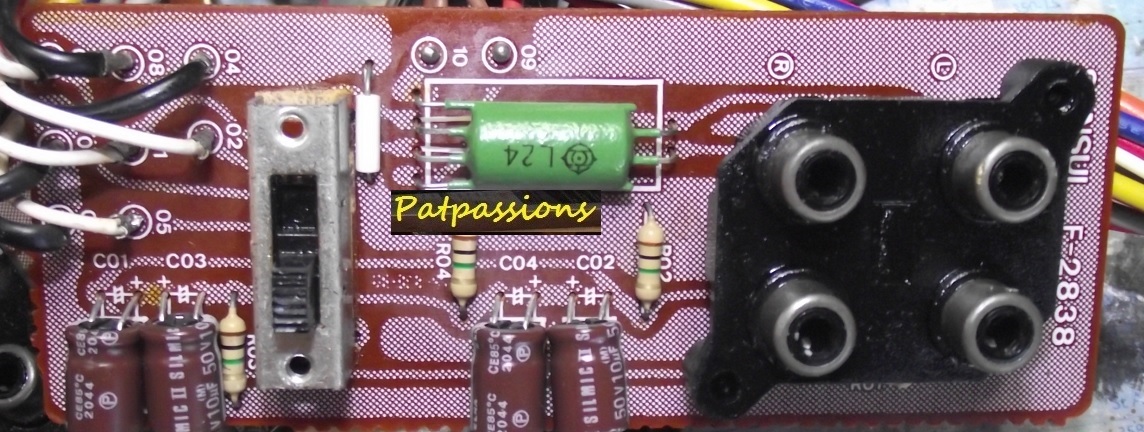

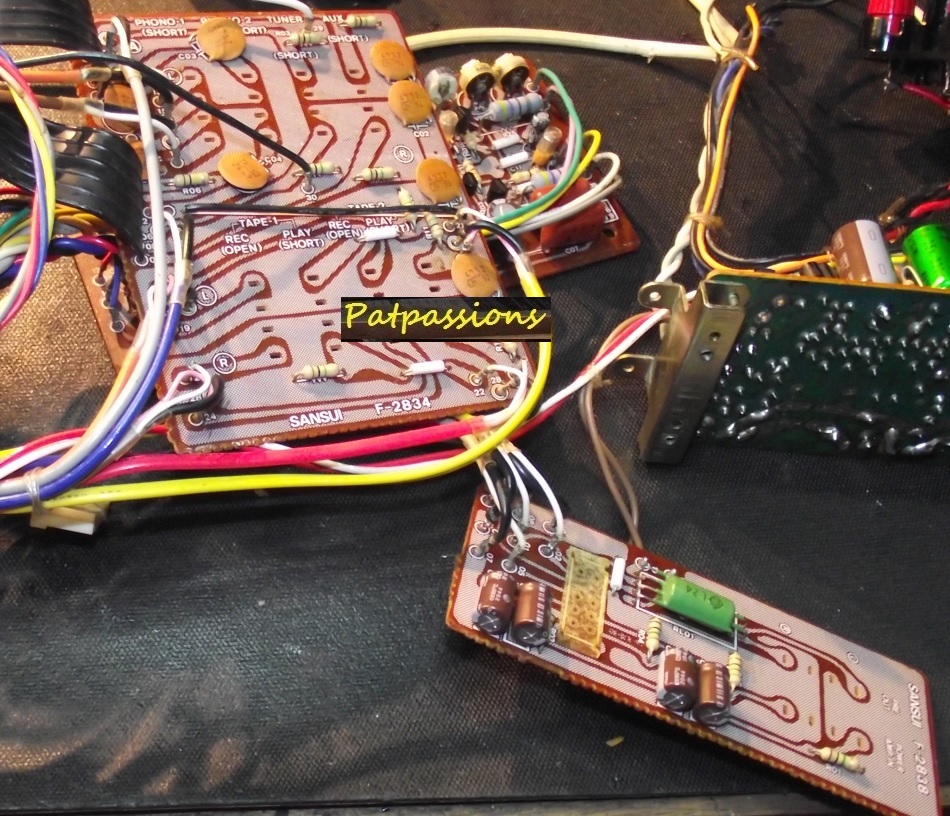

Autour des circuits de la face arriére maintenant .

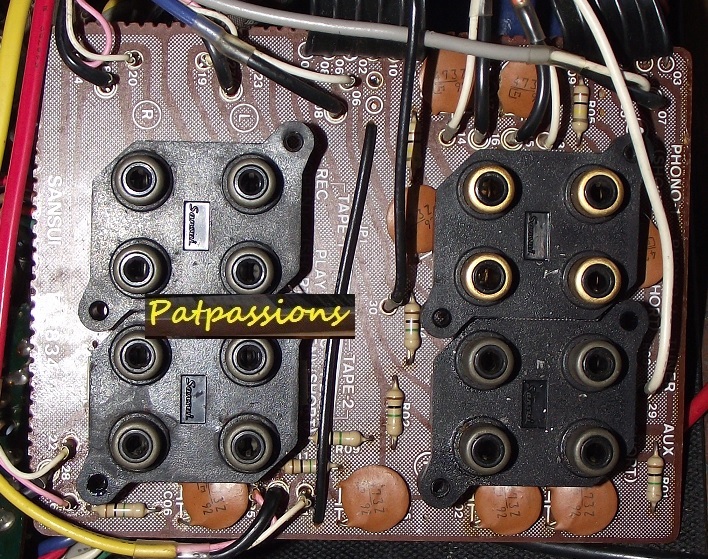

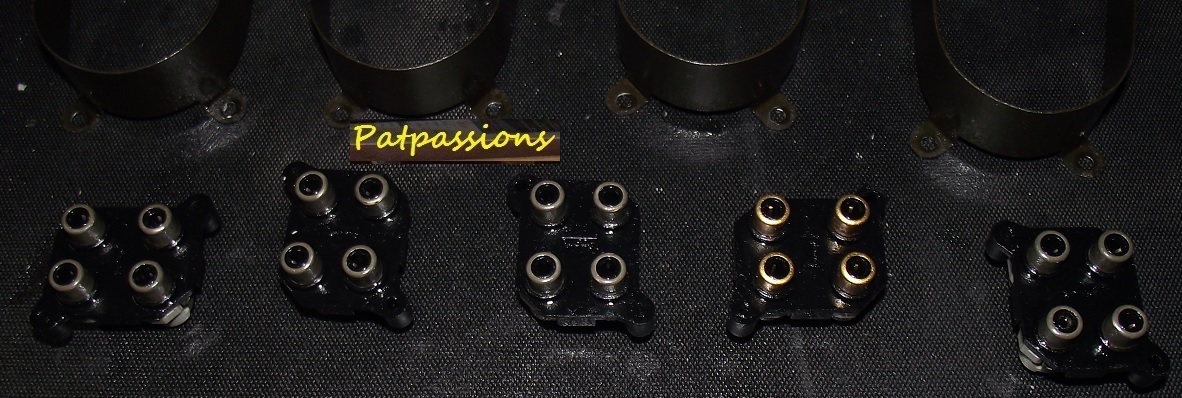

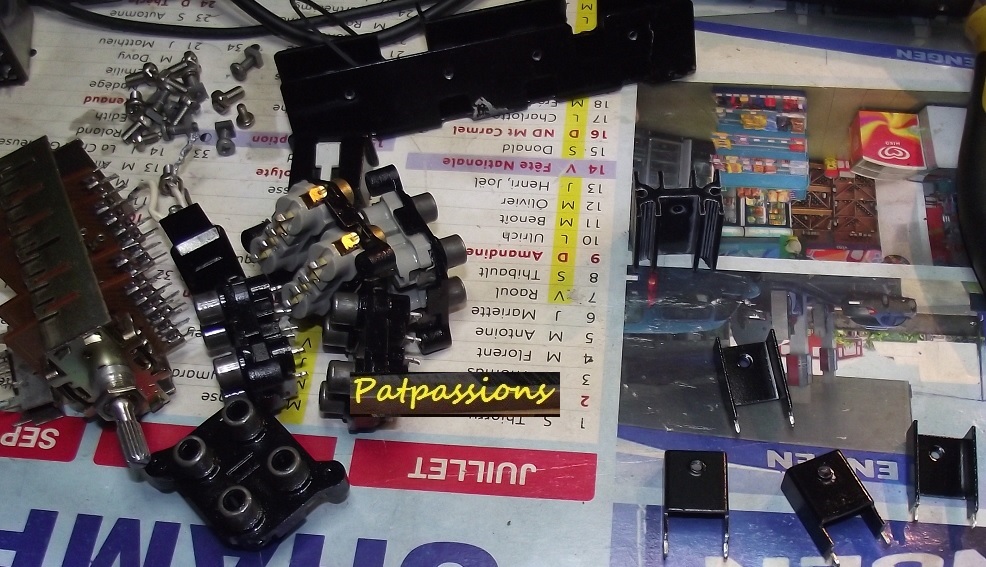

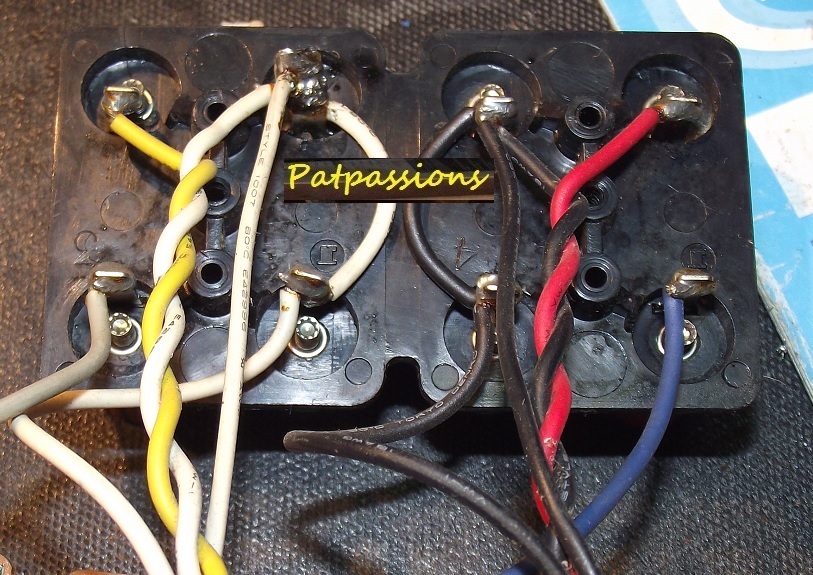

Les connecteurs rca et autres borniers
à l'arrière seront déposés aussi pour être traiter.
Il ne faut pas oublier ce commutateur !

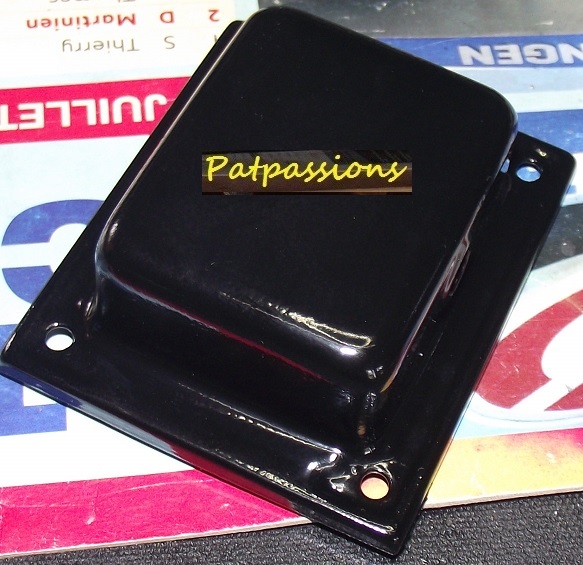

Les petits radiateurs sont peints en noir .

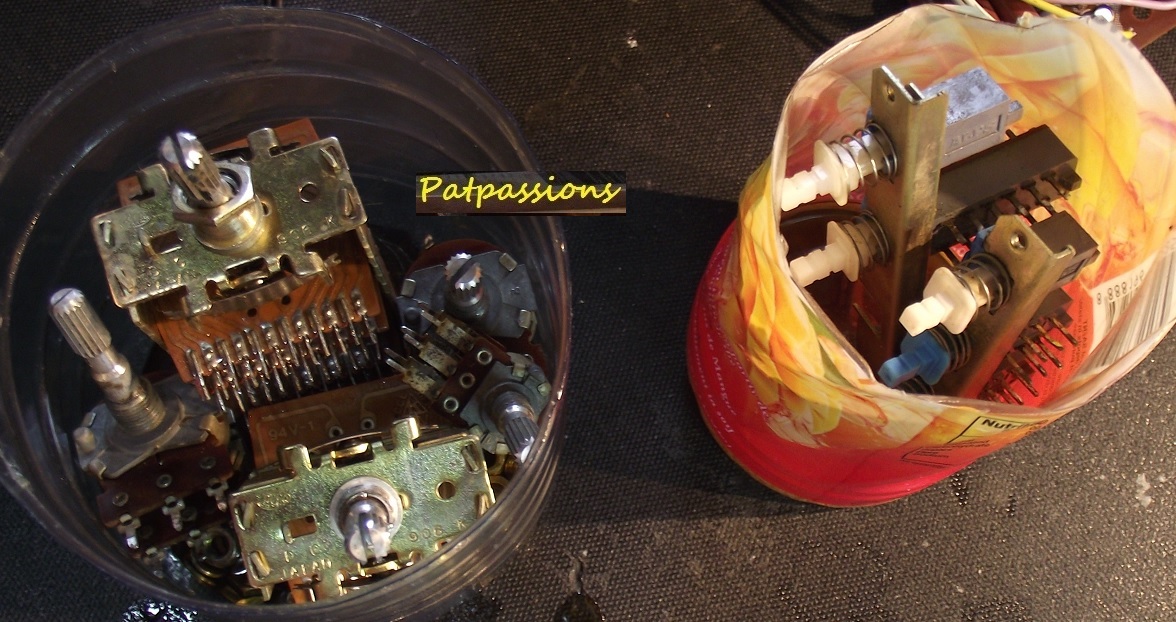

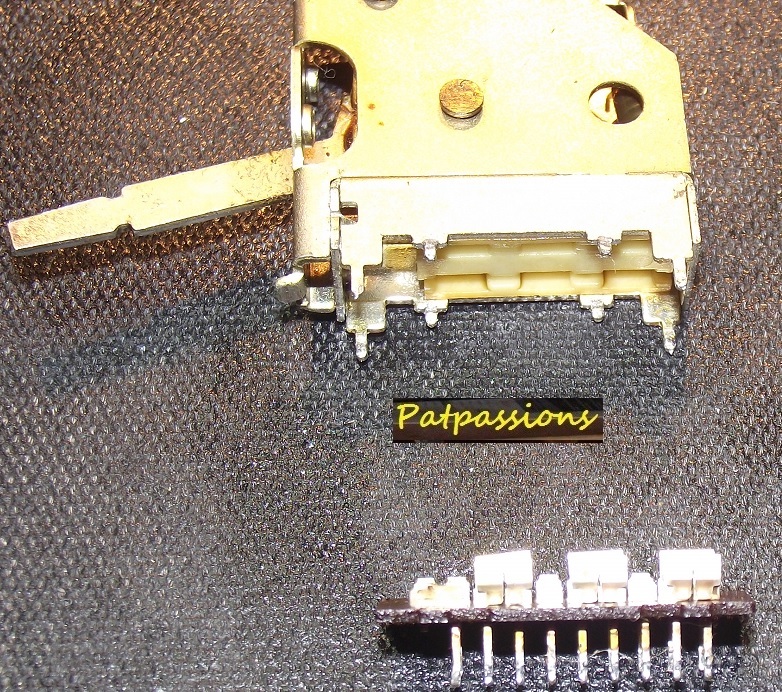

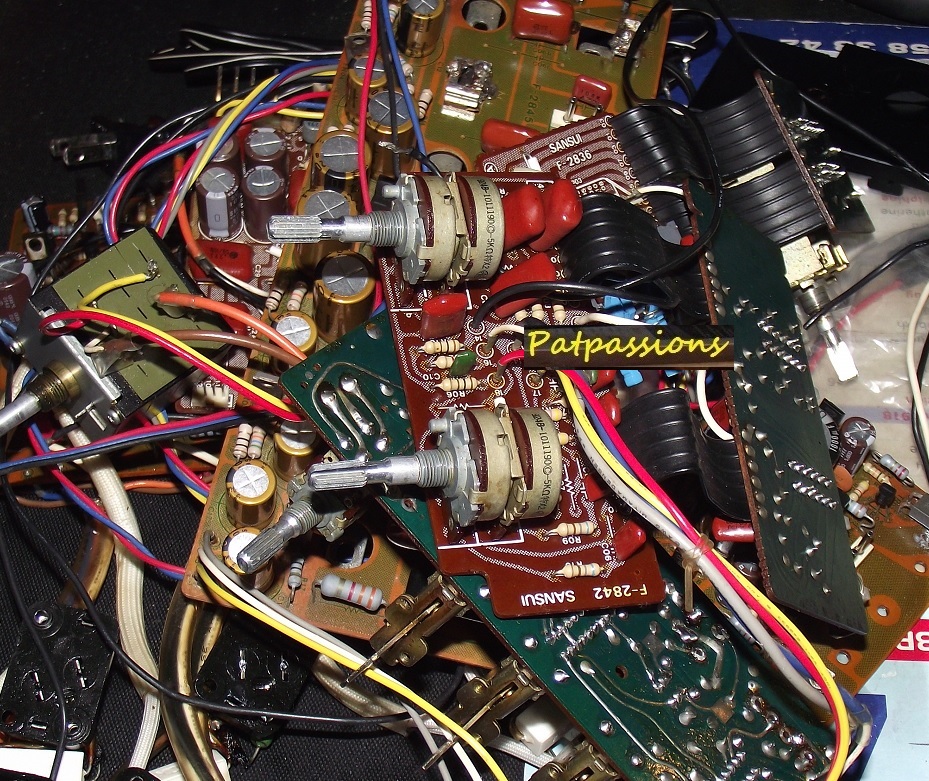

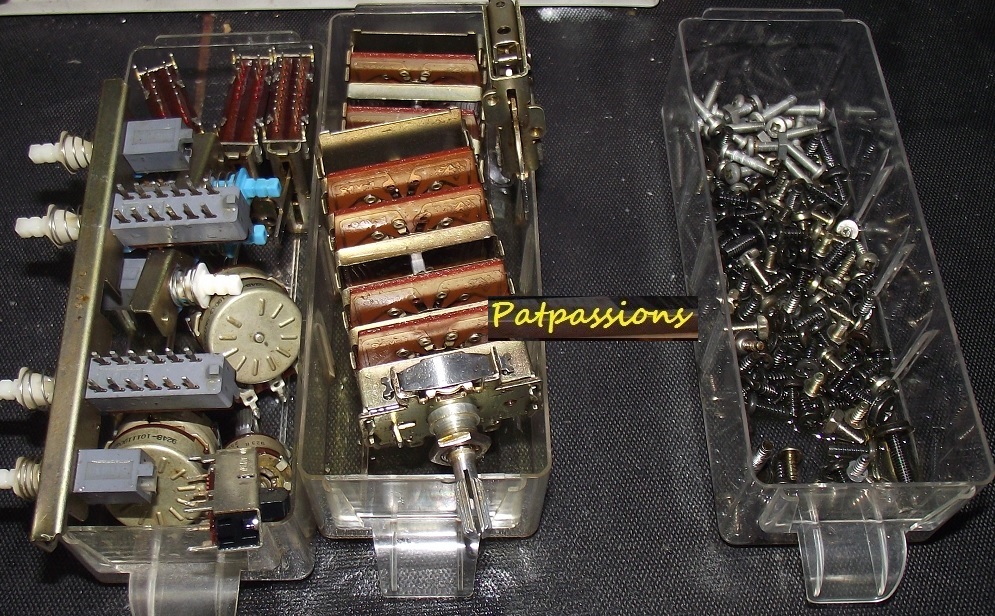

Chaque commande est entiérement démonté
pour un nettoyage complèt des contacts .

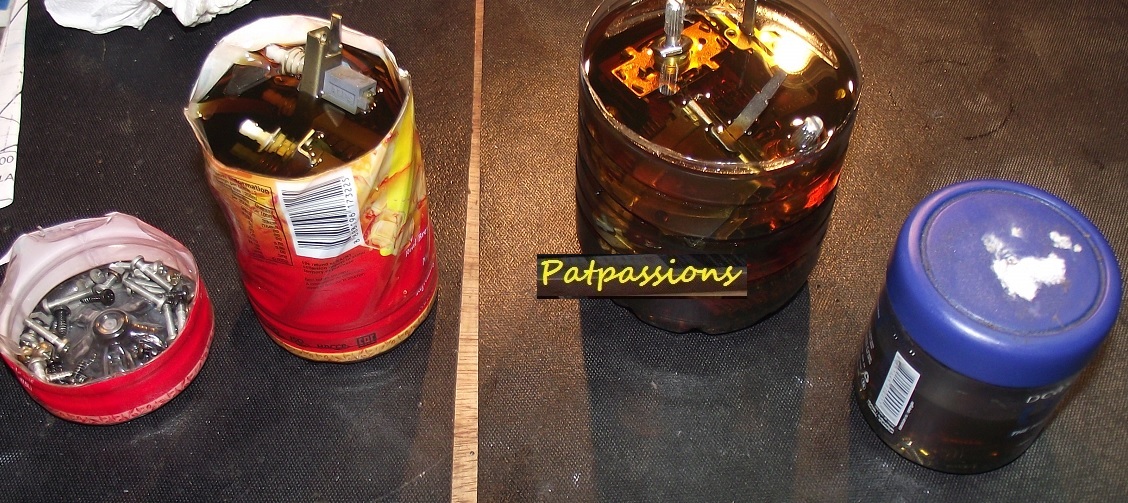

Aprés nettoyage et remontage ,

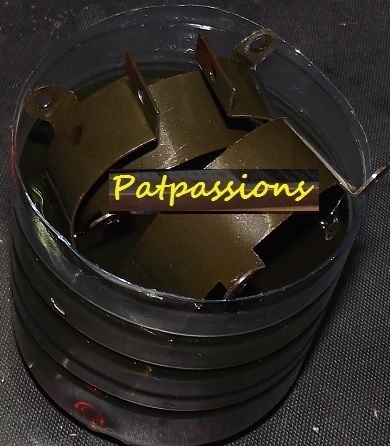

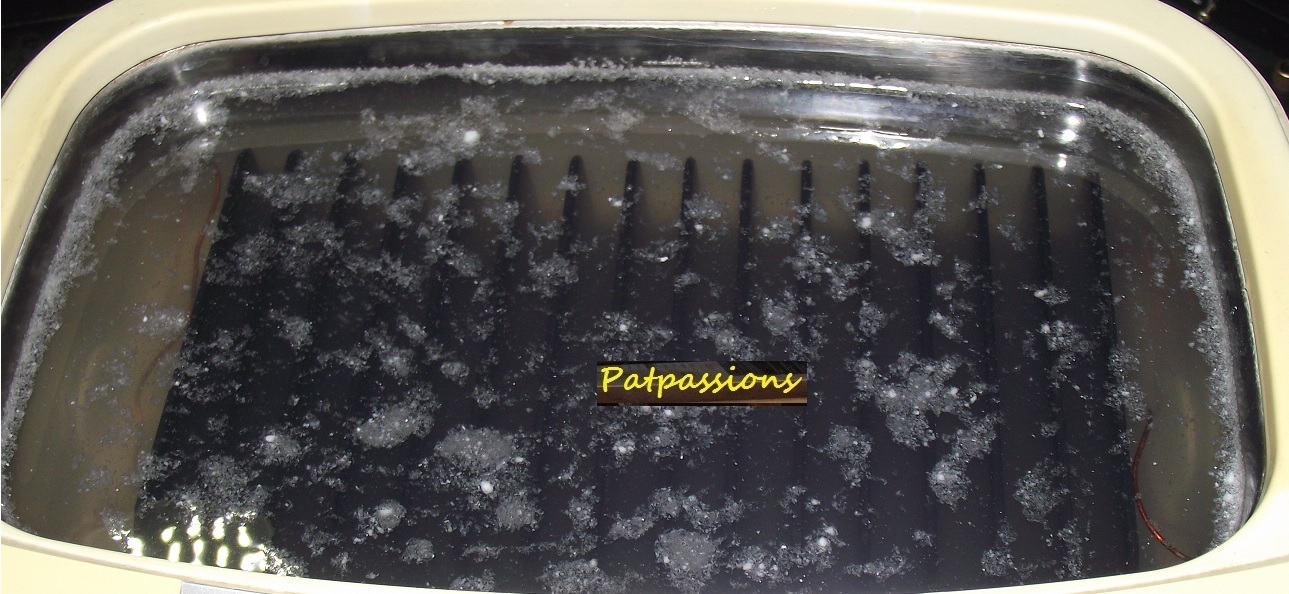

les commutateurs sont trempés
dans une solution
de ma fabrication
pour un traitement à long terme..

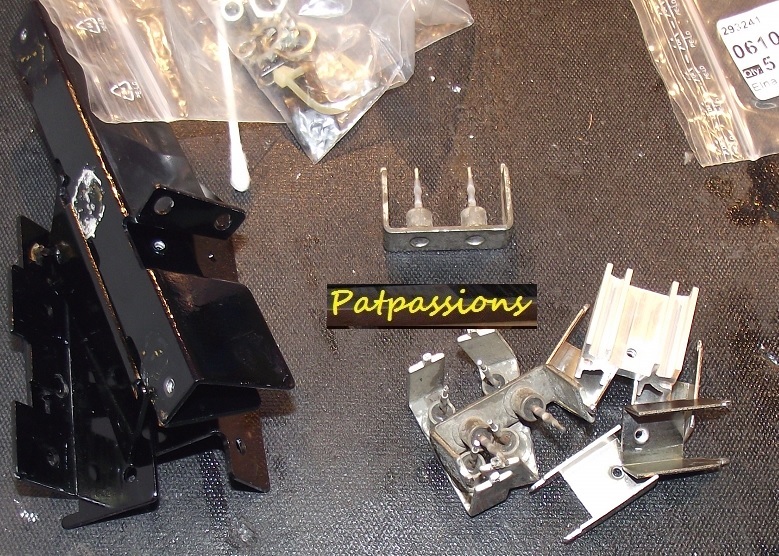

Mêmes les fixations
des condensateurs
et les vis ont été traiter.
Ils sont laissés plusieurs semaines ,
puis ensuite égouter quelques jours .
Maintenant ont peut les remetre en place .

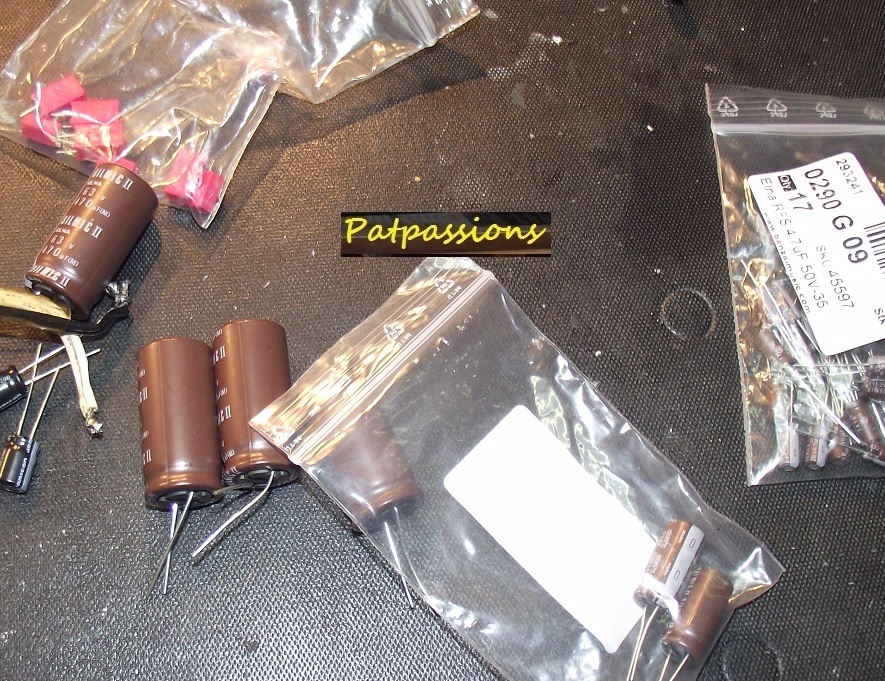

Les premiéres pièces sont arrivées aprés 2 mois ...
Les potentiomètres et autres commutateurs sont remis en place .
Tous les condensateurs chimiques ,
sauf ceux de filtrages seront remplacés.

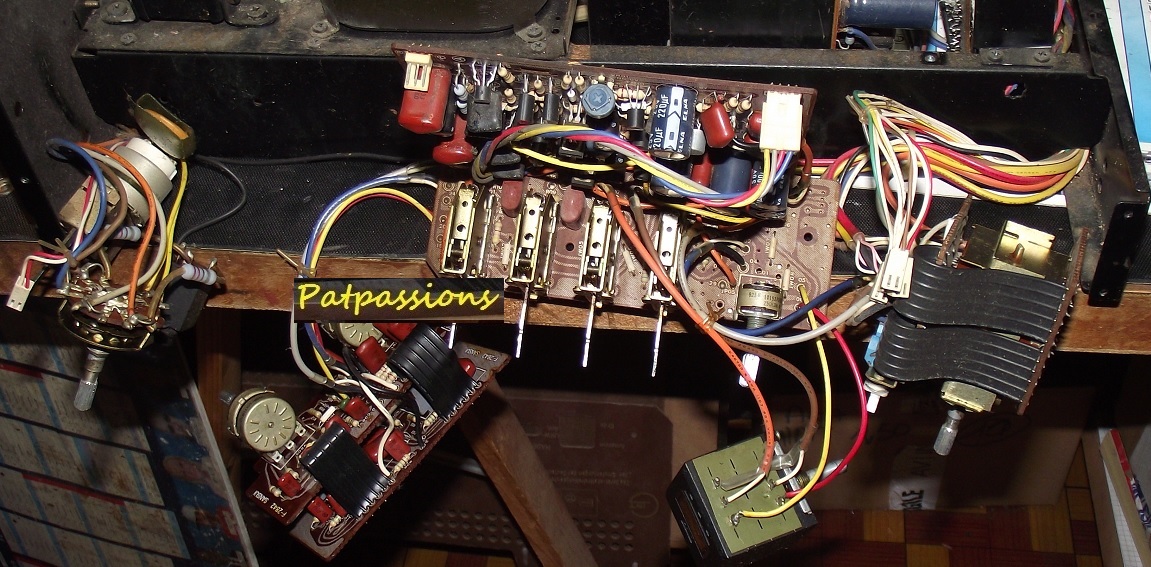

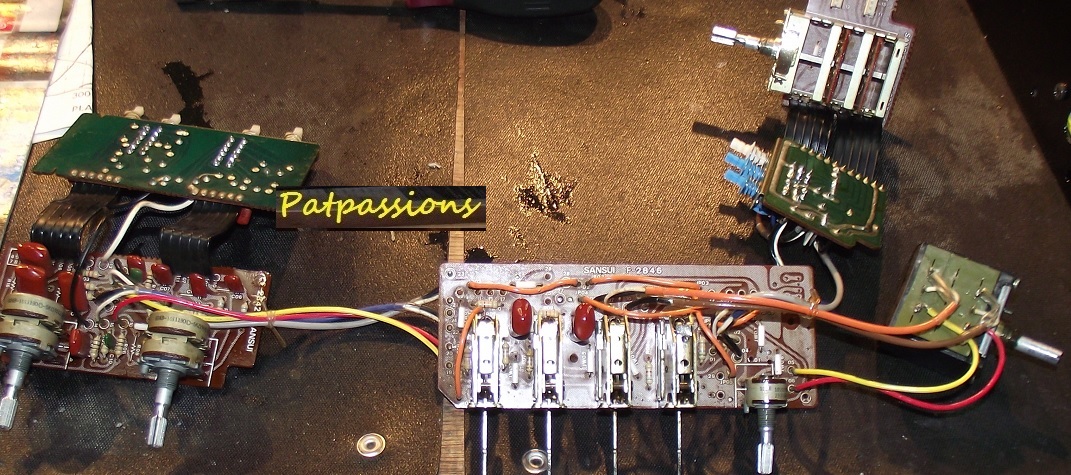

Ensuite chaque carte de commande
sera remis en place en face avant.

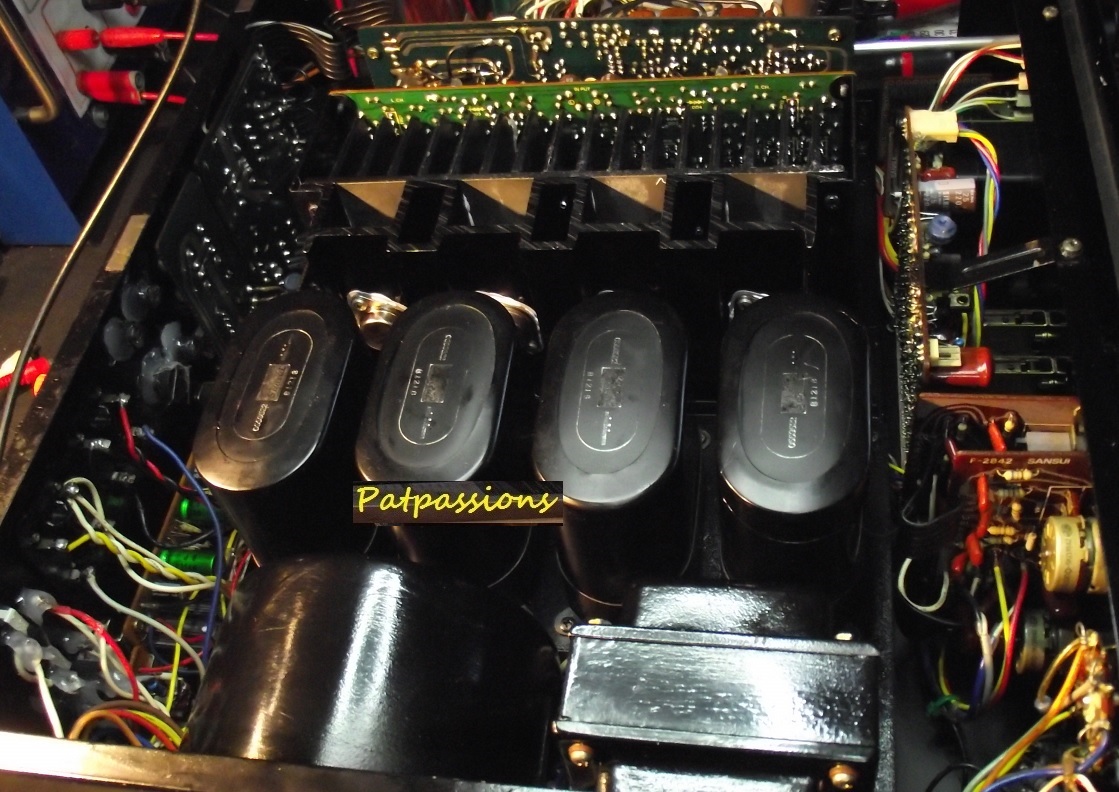

Autour du transformateur maintenant ...

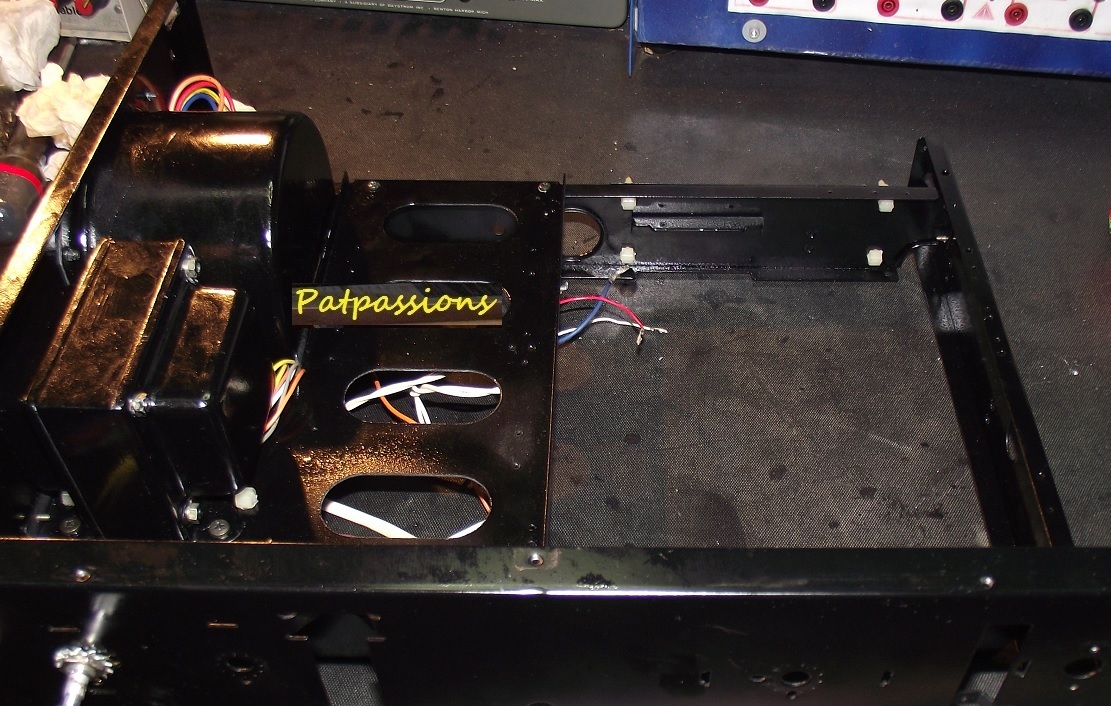

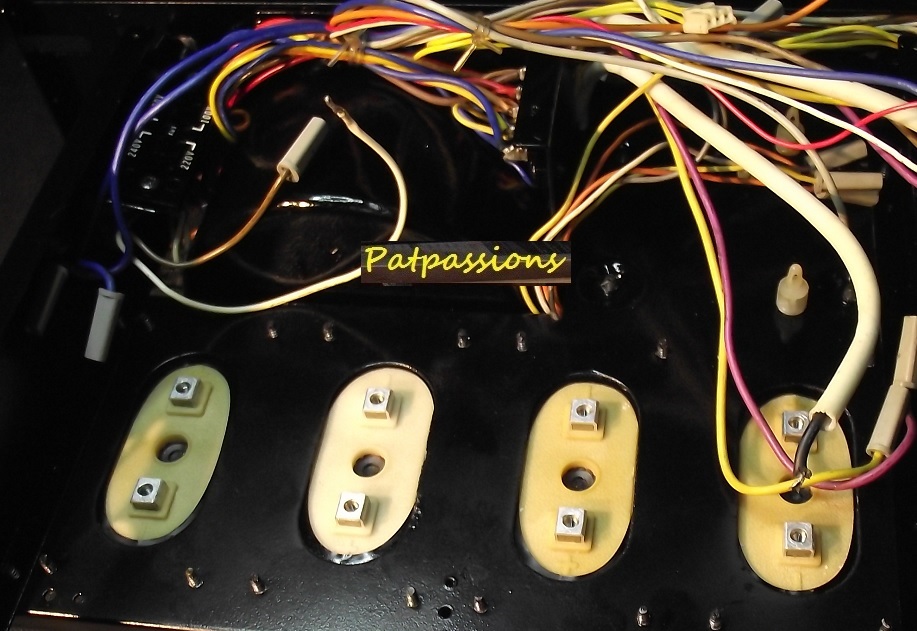

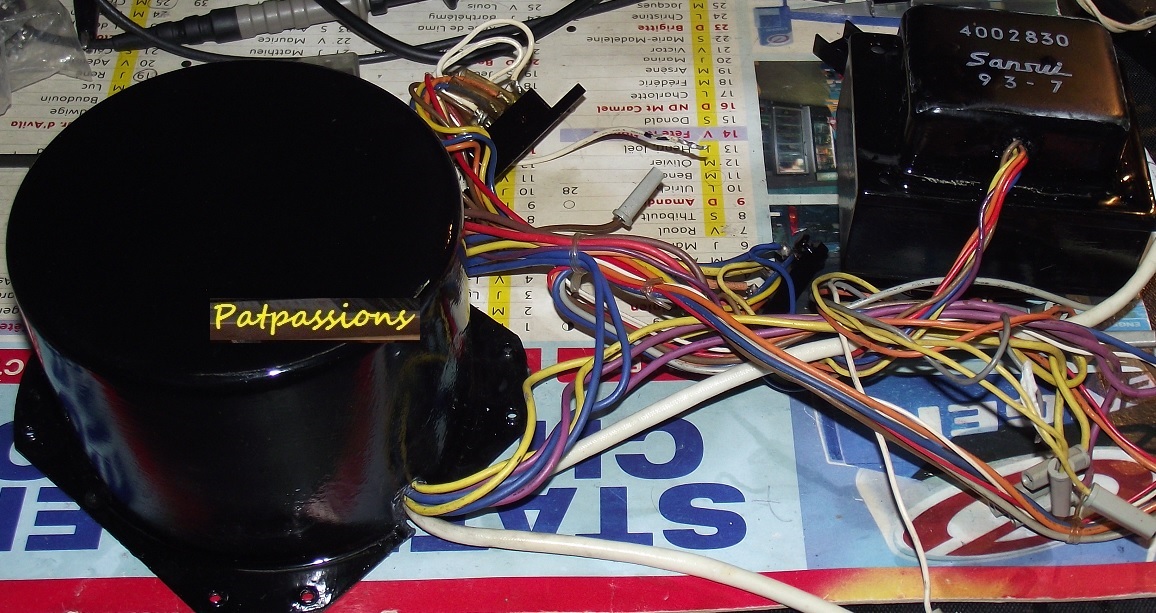

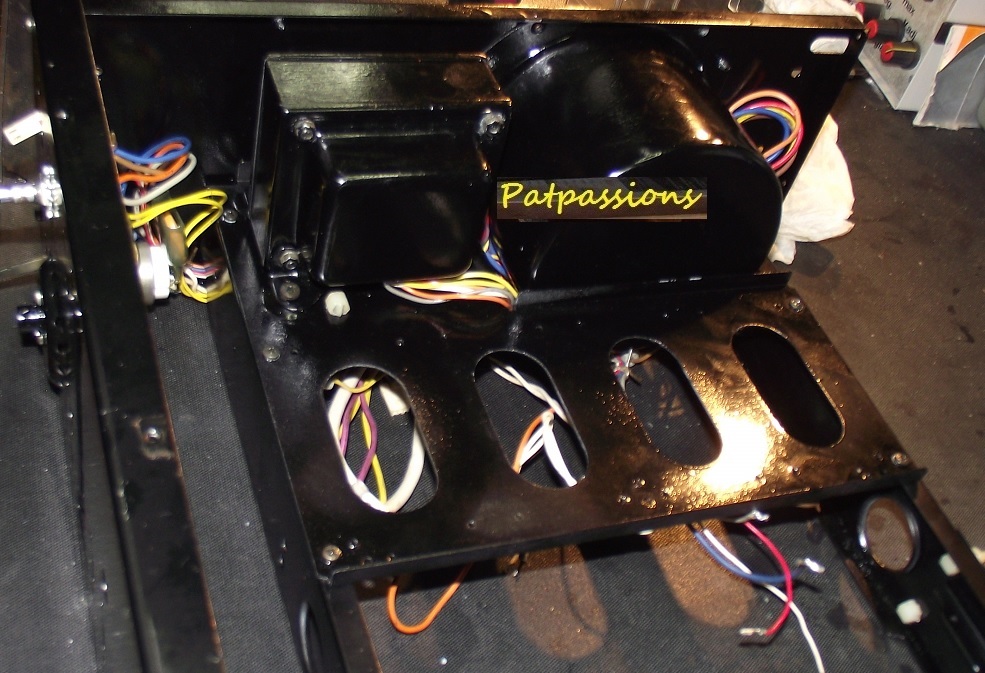

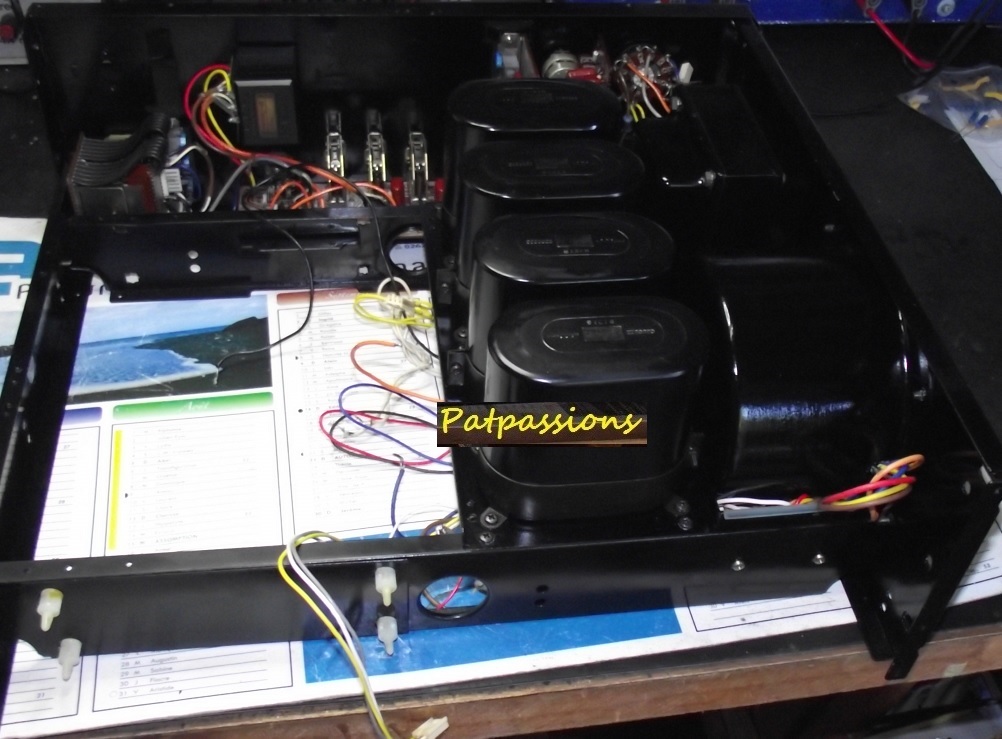

Repose de l'ensemble transformateur
et recâblage de celui ci dans le chassis .

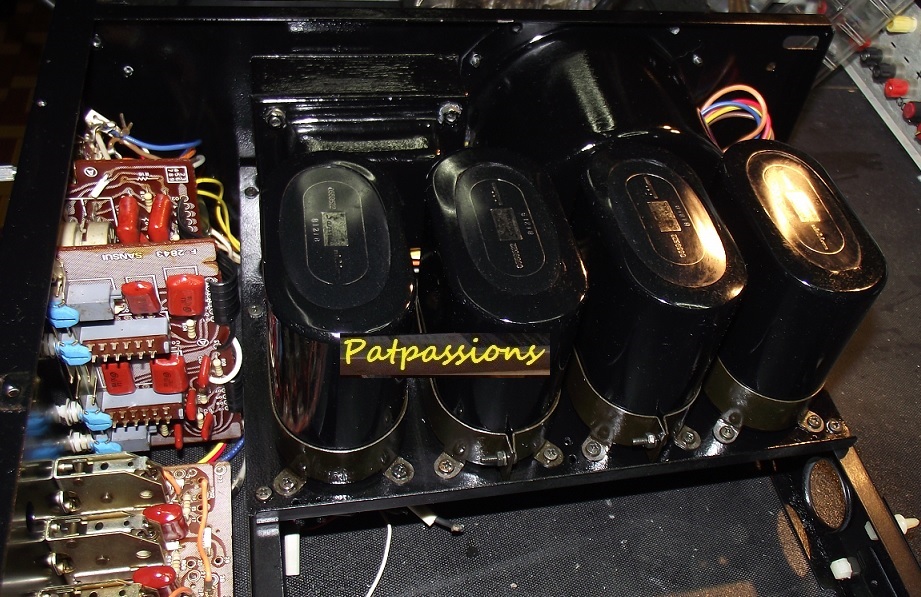

Les condensateurs de filtrages ont été nettoyer et tester .
Ils sont encore en bon état .
Il est mieux de les laisser d'origine si possible .

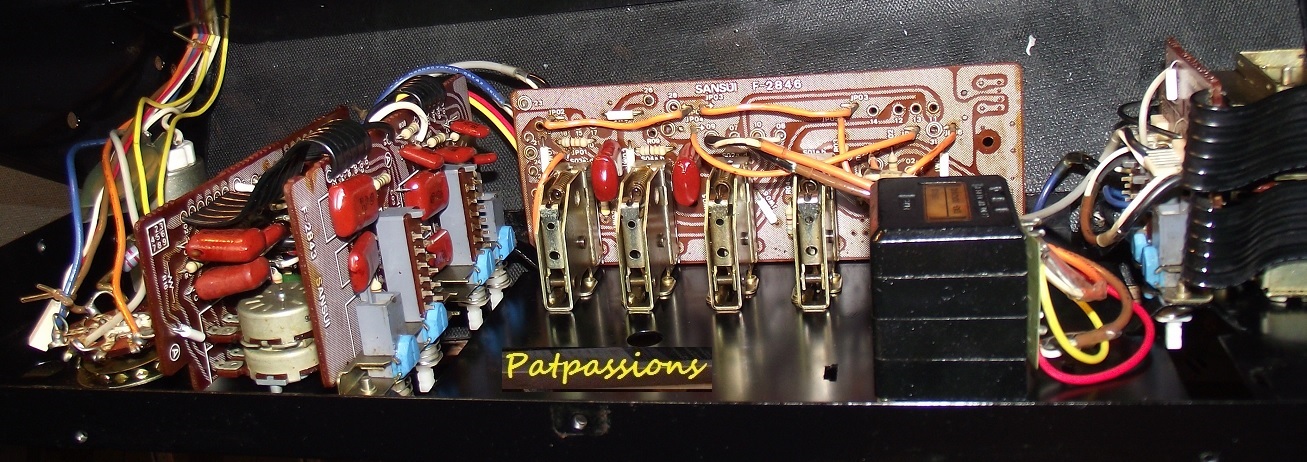

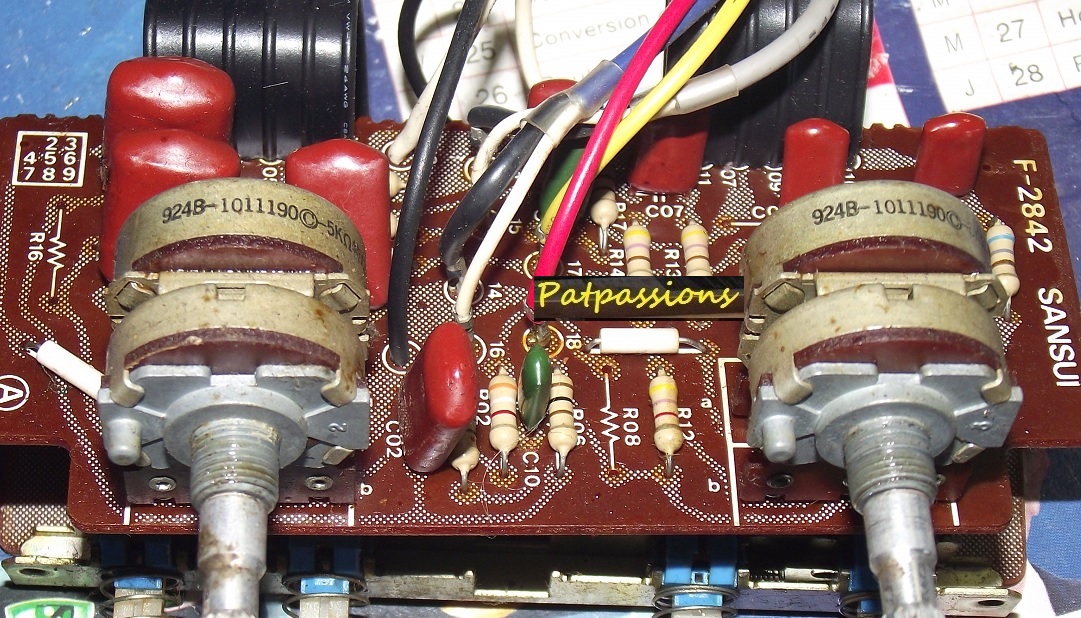

Les circuits de la face avant sont remis
en place aprés un bon reconditionnement.

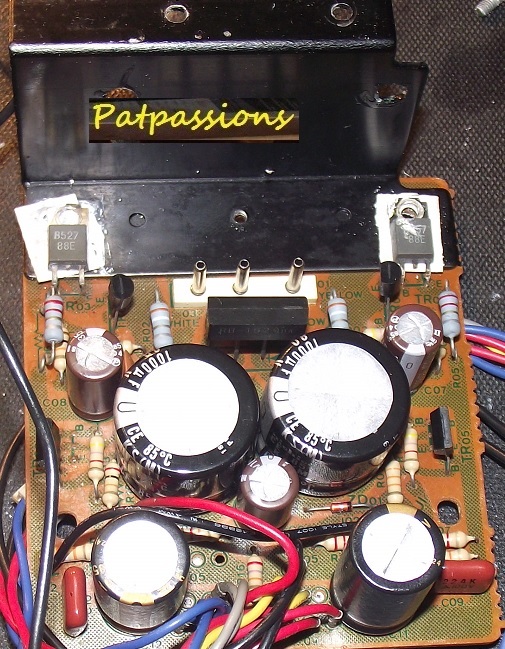

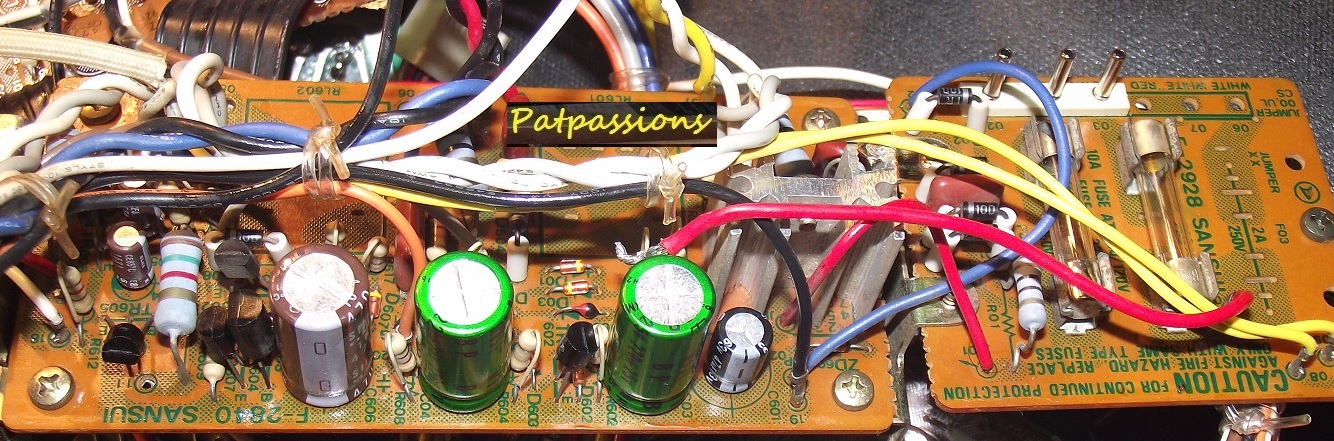

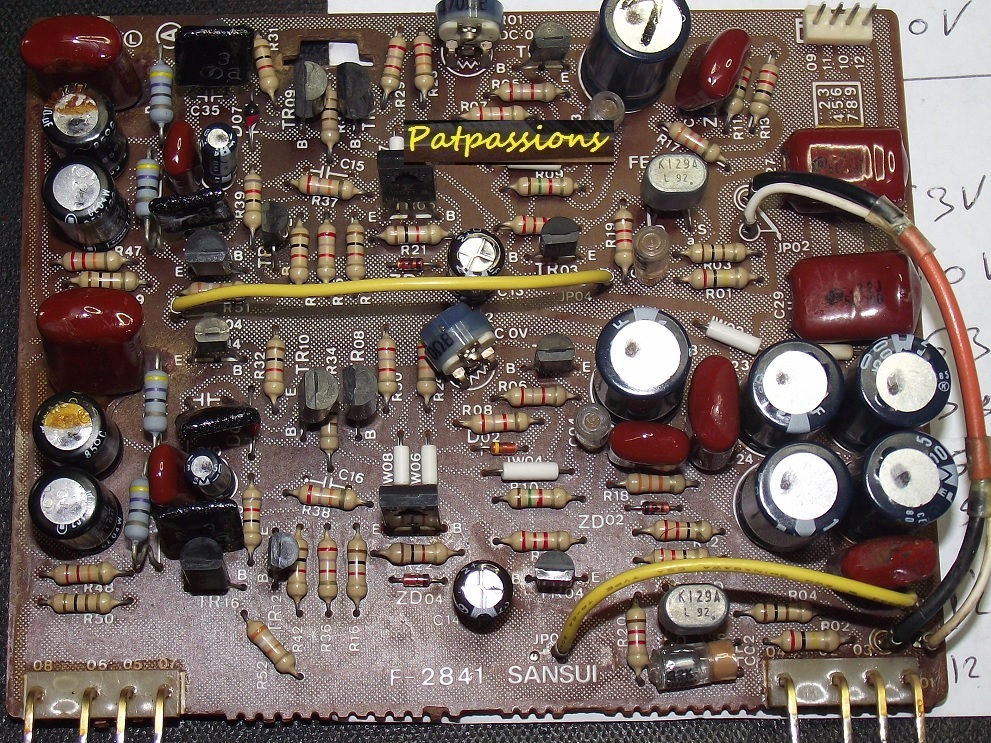

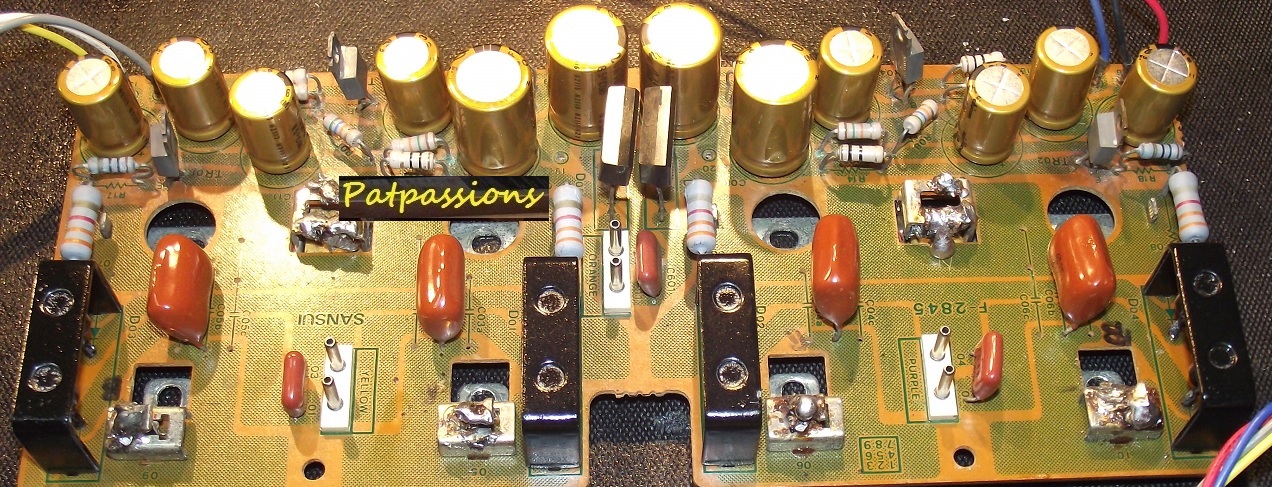

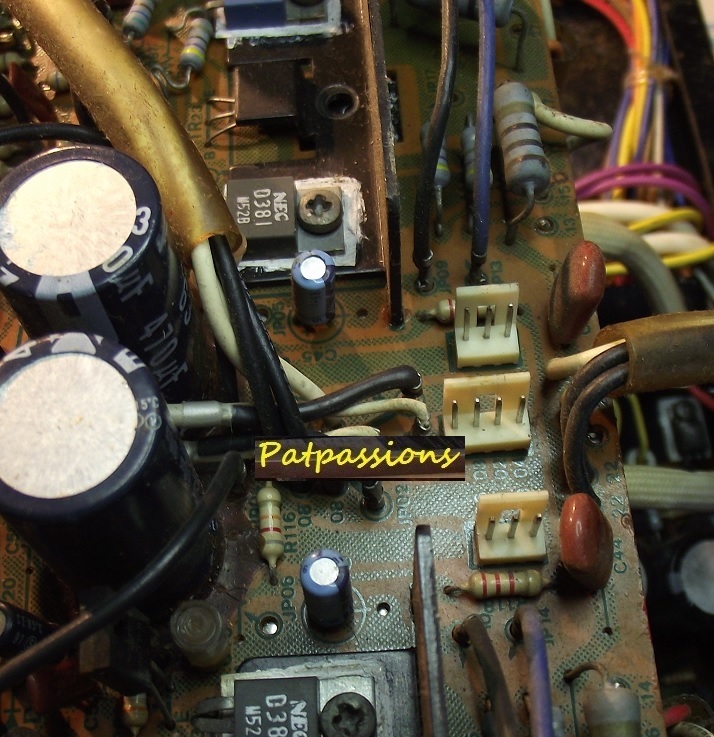

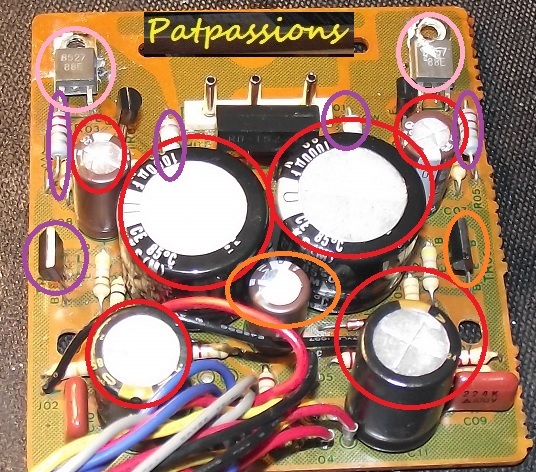

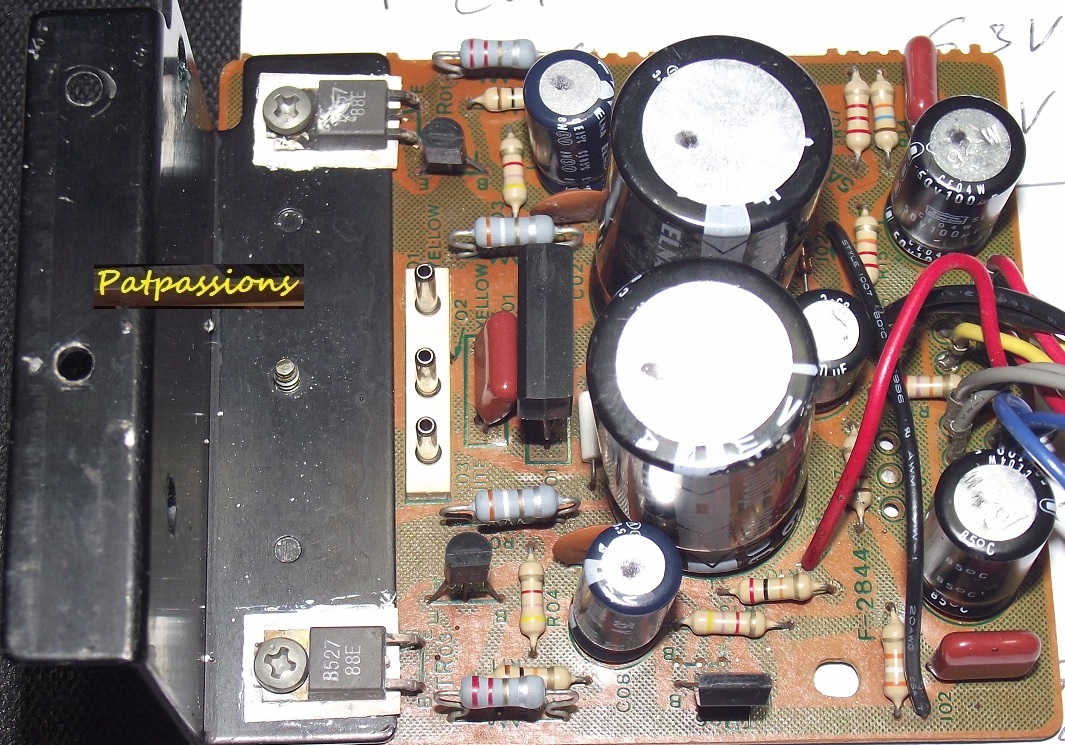

Reconditionnement d'une des cartes regulateurs .
Aprés changement des condensateurs .
Les résistances fusibles seront
remplacées aussi
par des composants neufs.
La graisse des composants qui sont fixés
sur les radiateurs seront remplacées .
Elle est bien sec!
La carte est prête pour être remis en place .
Les transistors doubles sont difficile à trouver de nos jours .
Pour leurs remplacement il faut posséder un bon stock
de composants identique pour ensuite
faire l'apairage au traceur de courbe .

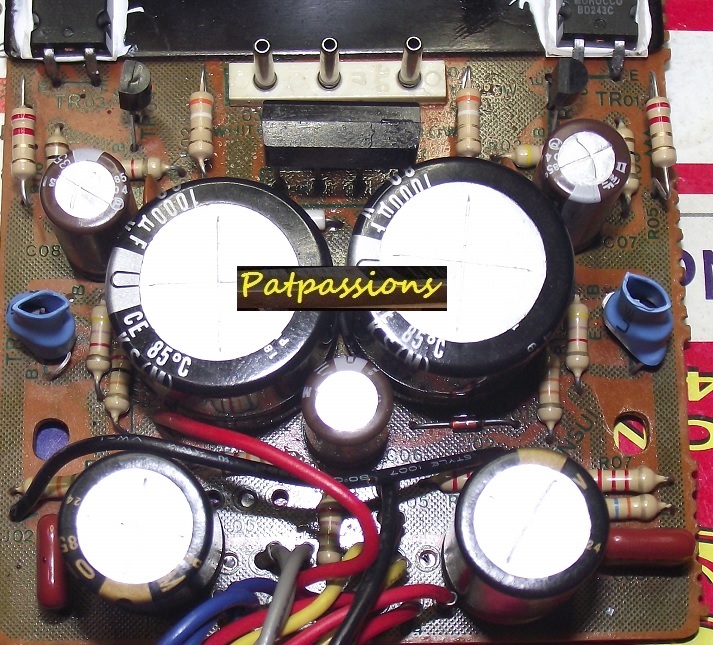

Reconditionnement de la carte
alimentation des blocs de puissances .
Les diodes de puissances seront déssoudées et repeintes.
La carte alimentation de puissance est prête aussi maintenant.

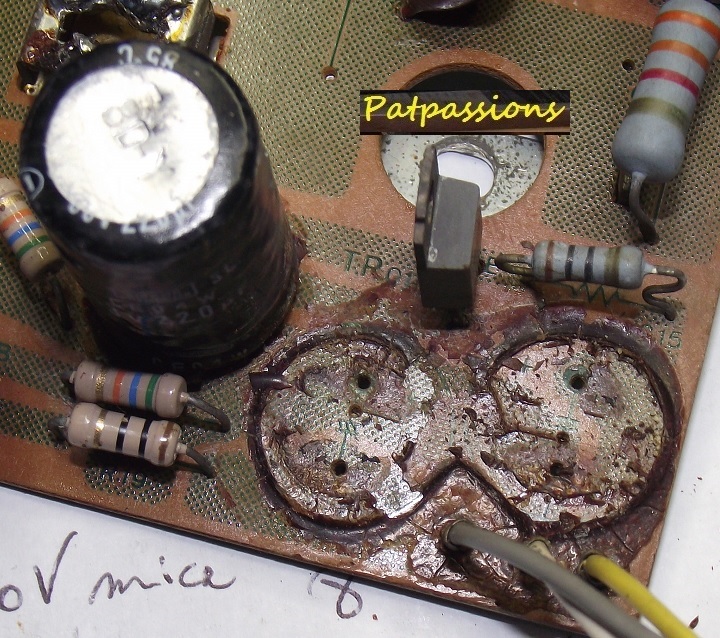

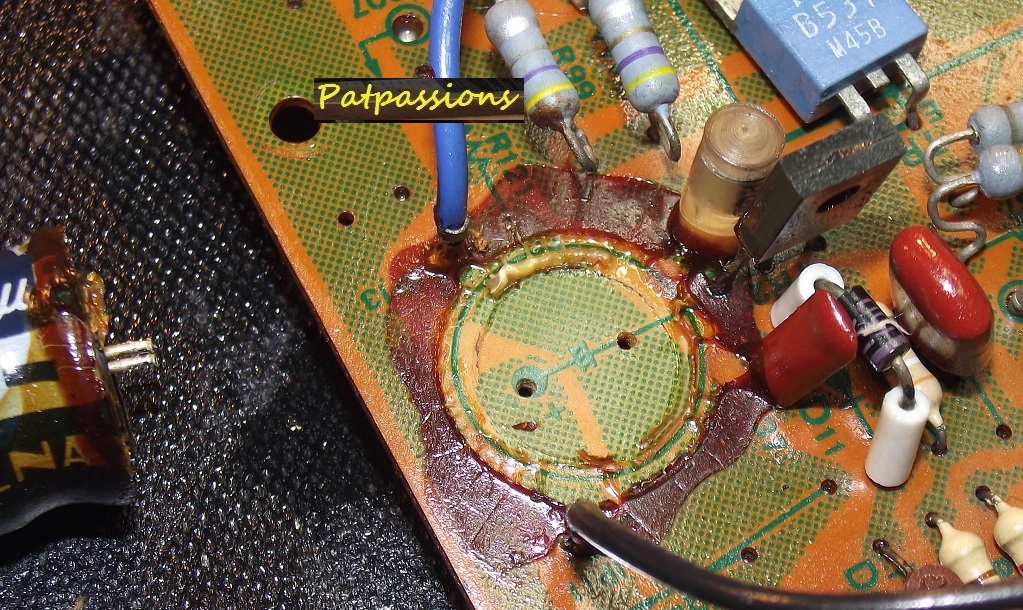

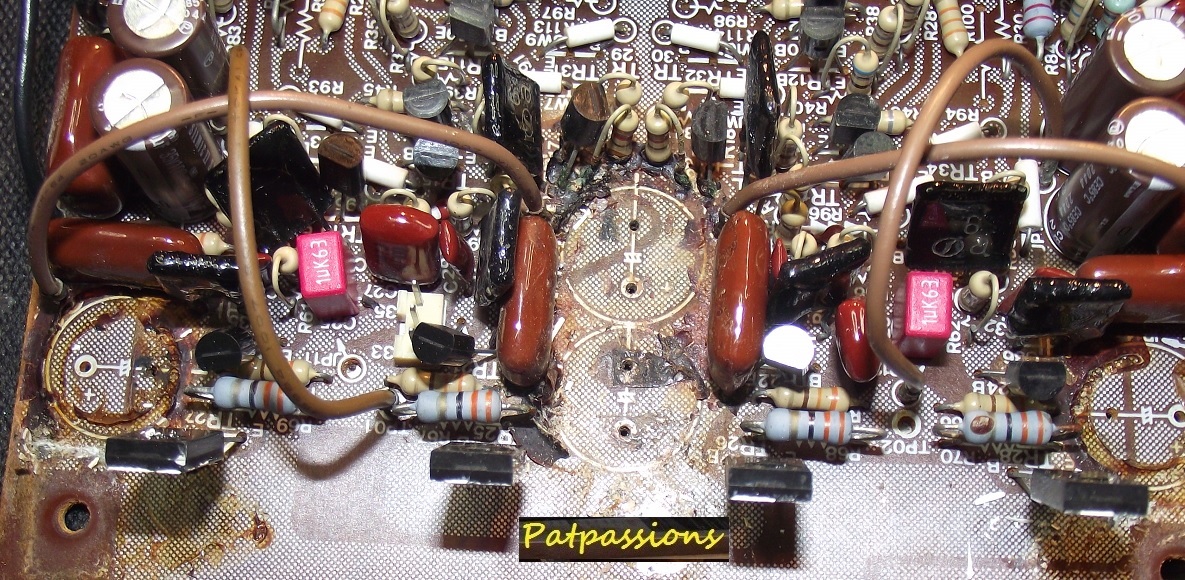

Avant de remettres les composants neufs il faut enlever cette colle.
Une partie de plaisir...

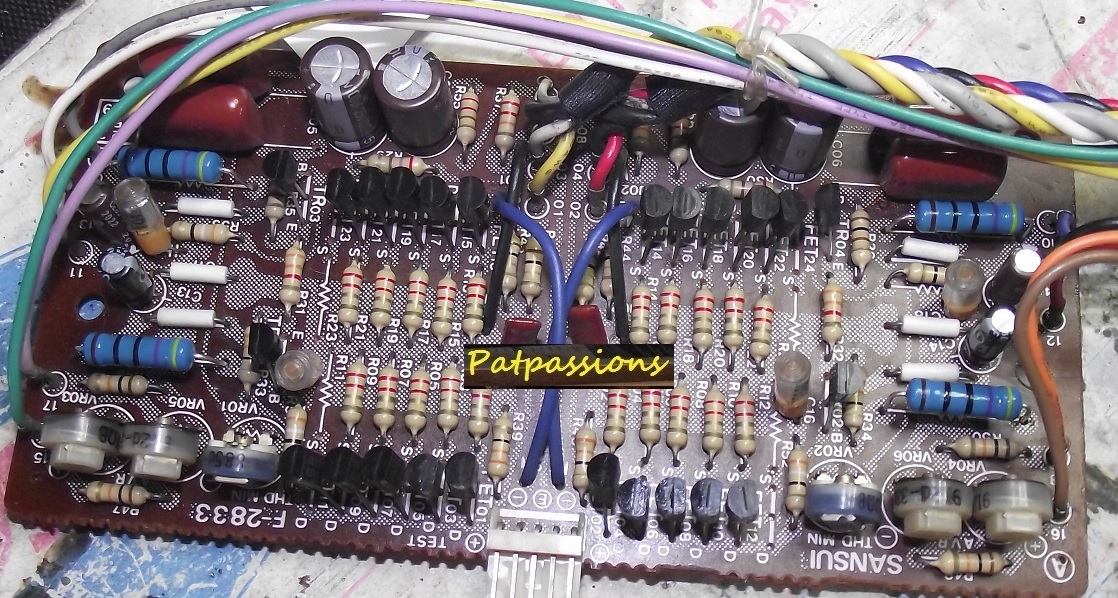

Reconditionnement de la carte tonalité .

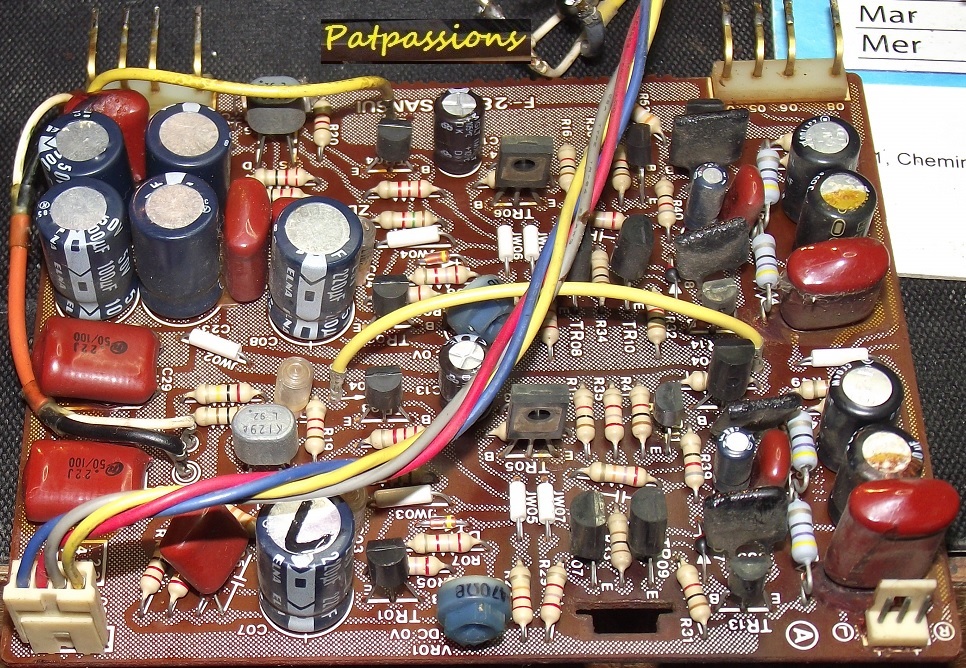

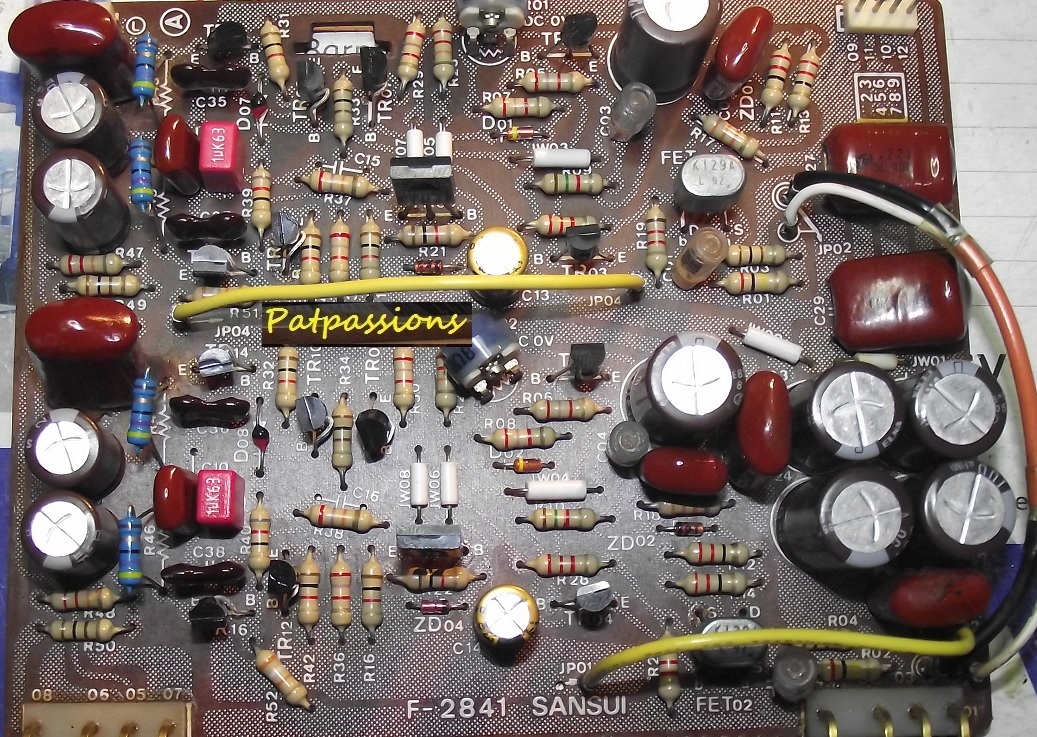

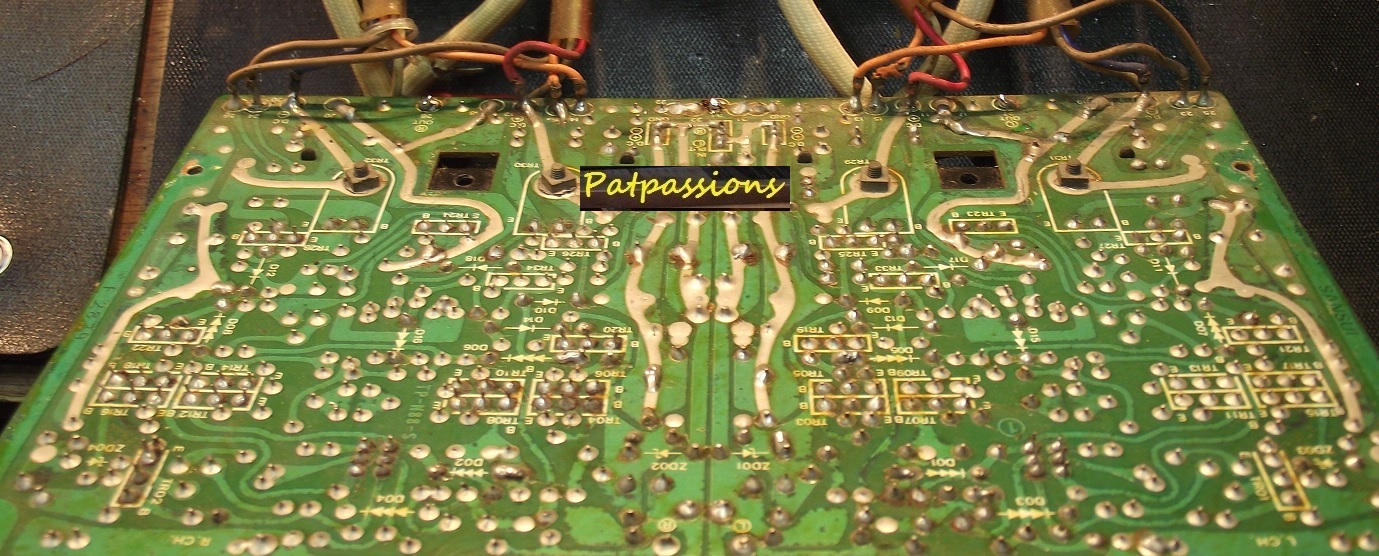

Reconditionnement de la carte préamplificateur .
La colle a bien rongé les élèments metalliques.

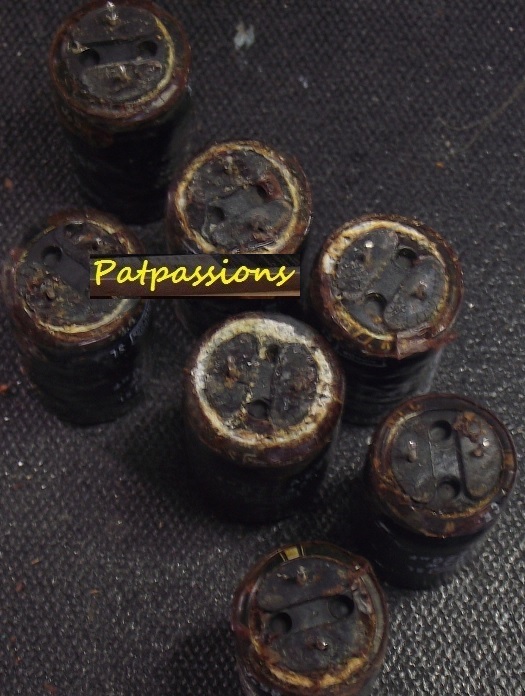

Vue leurs têtes ces condensateur
sont bon pour être remplacer.

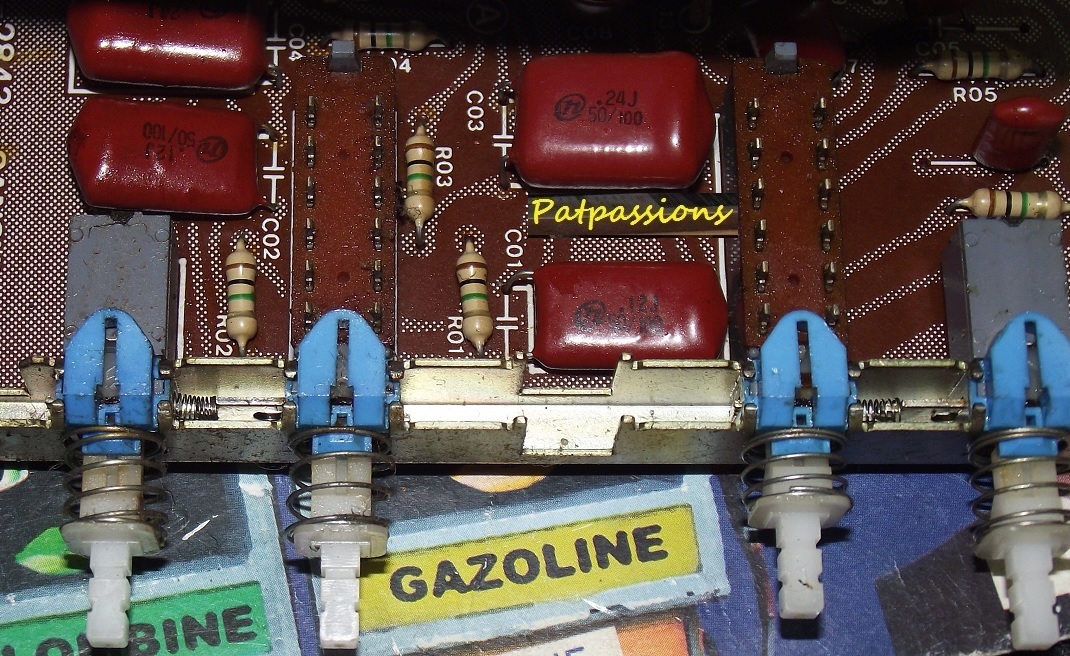

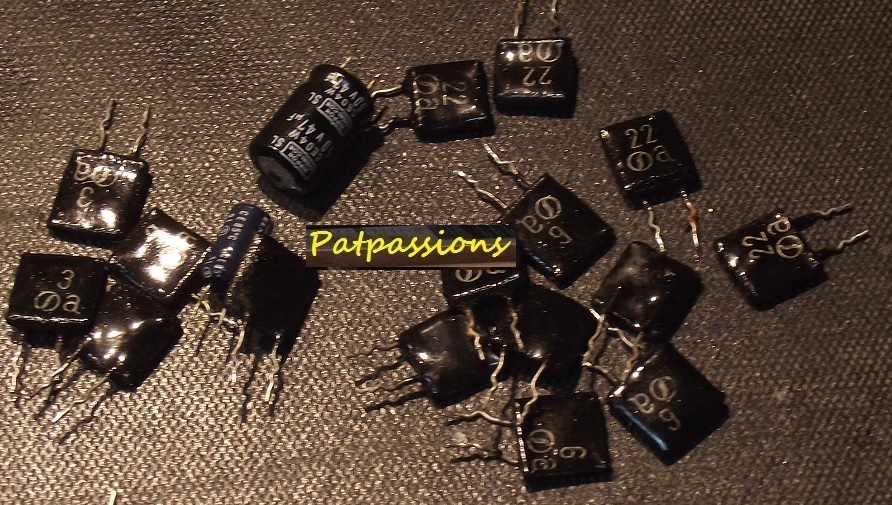

Une partie des fameux condensateurs "black flag ".

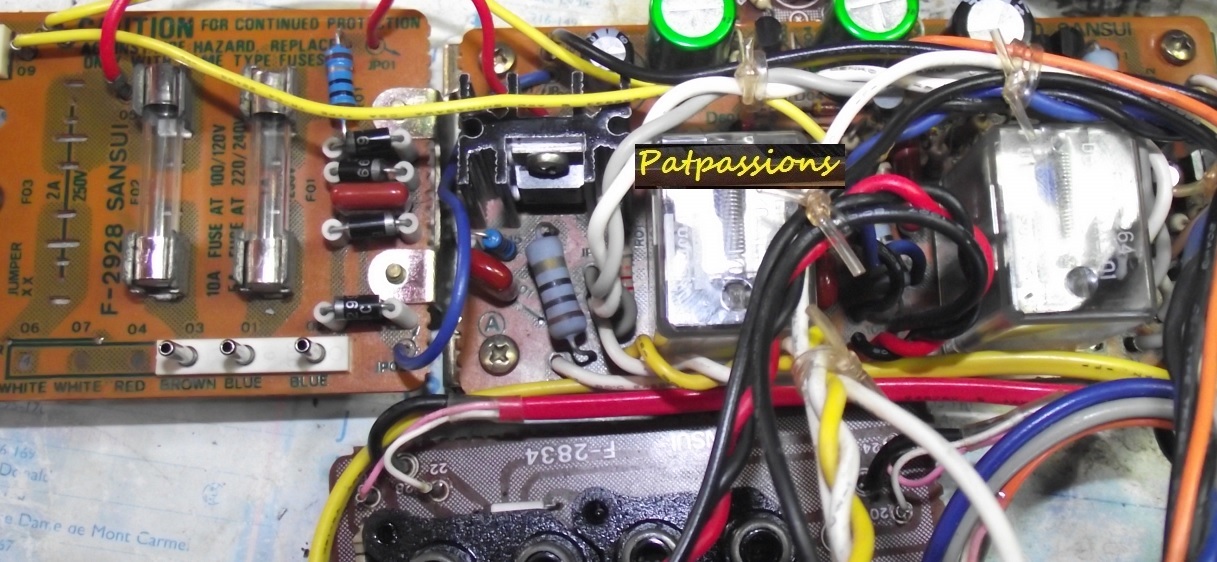

Reconditionnement de la carte protection.

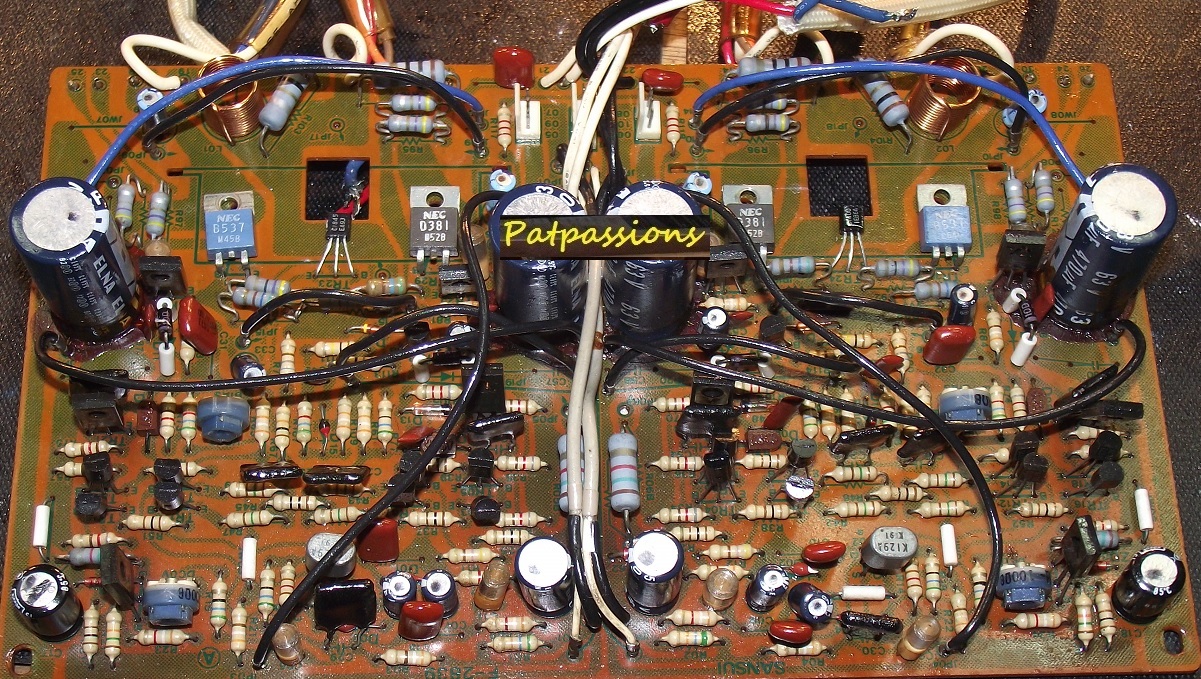

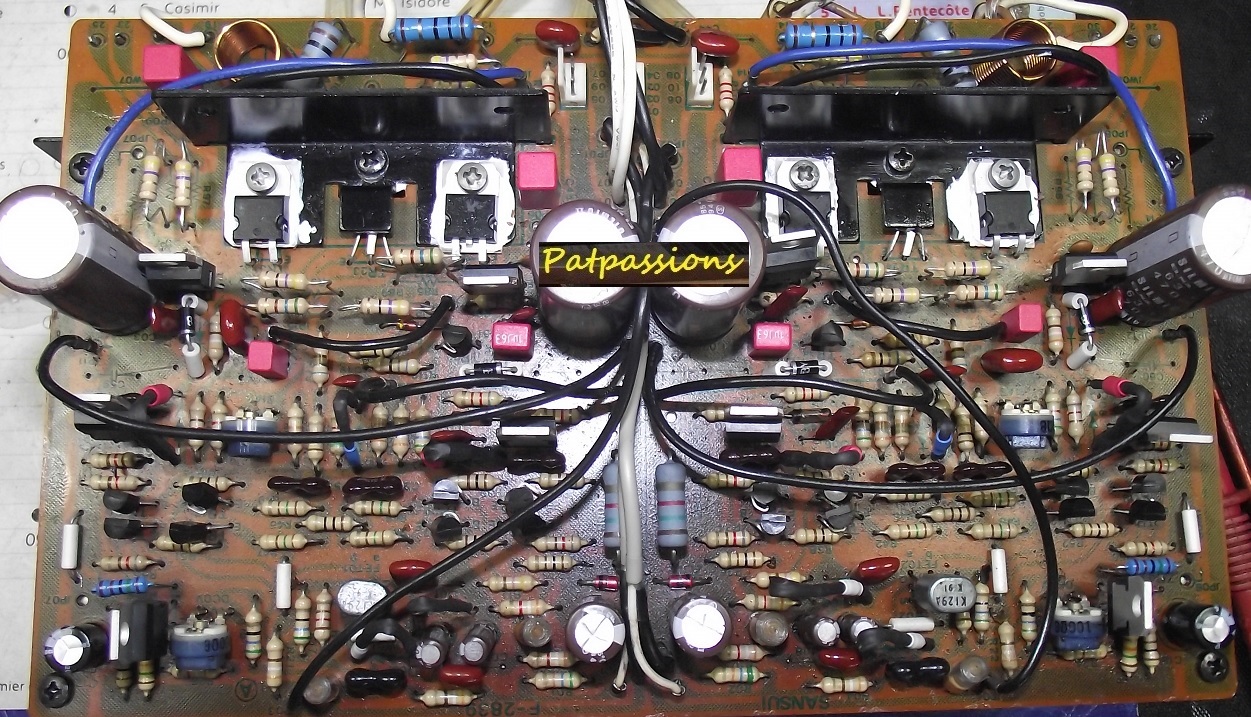

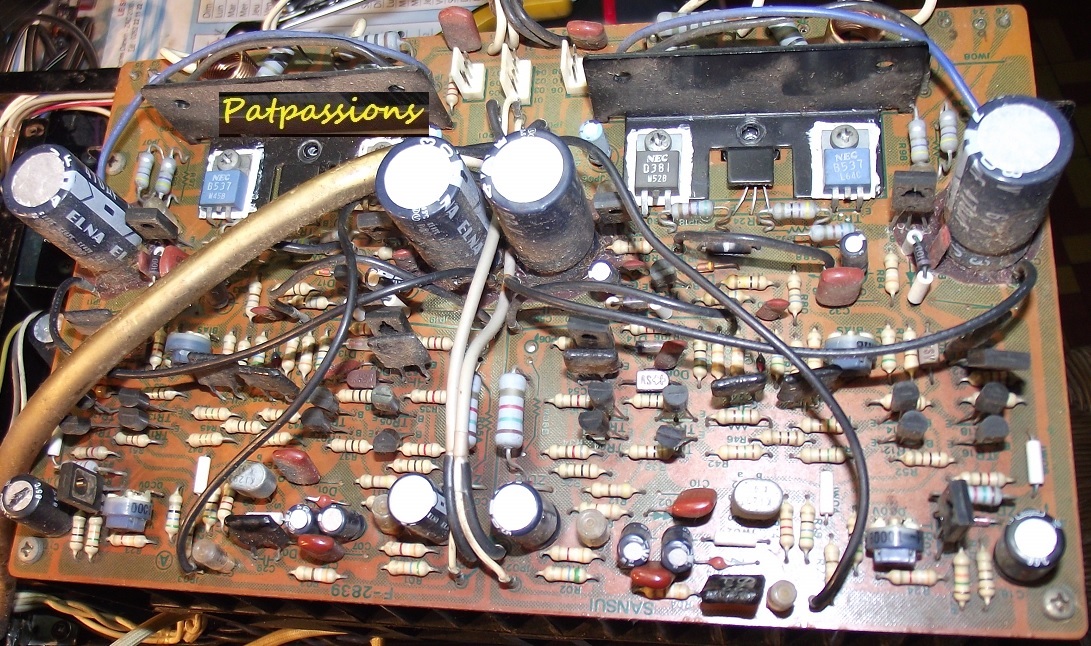

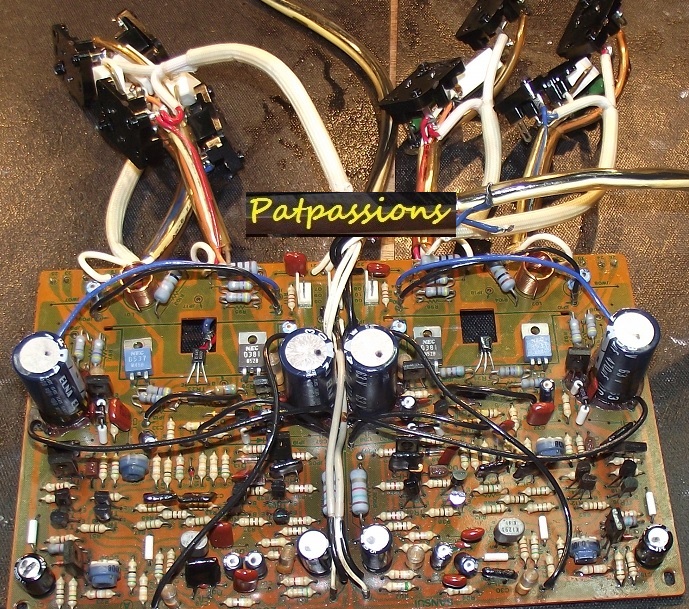

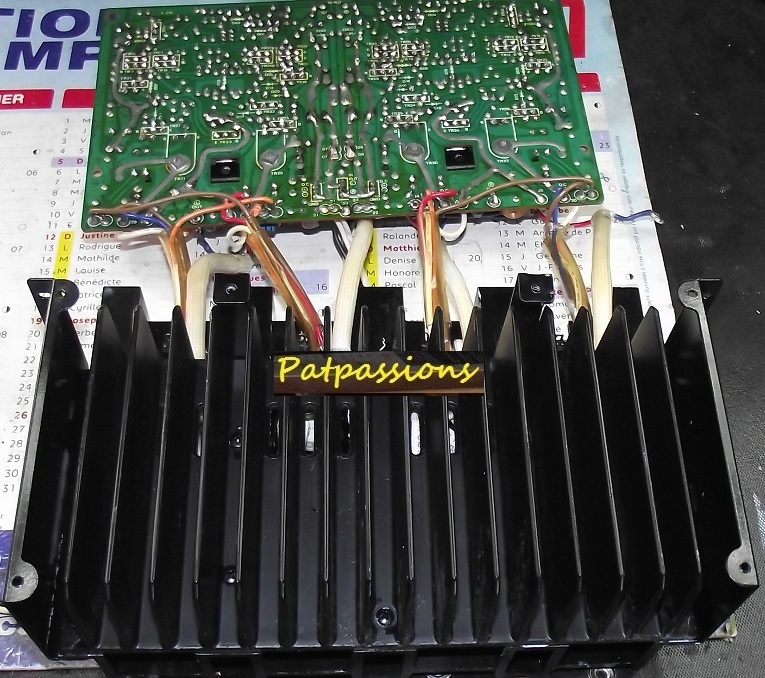

Reconditionnement de la carte du bloc de puissance .

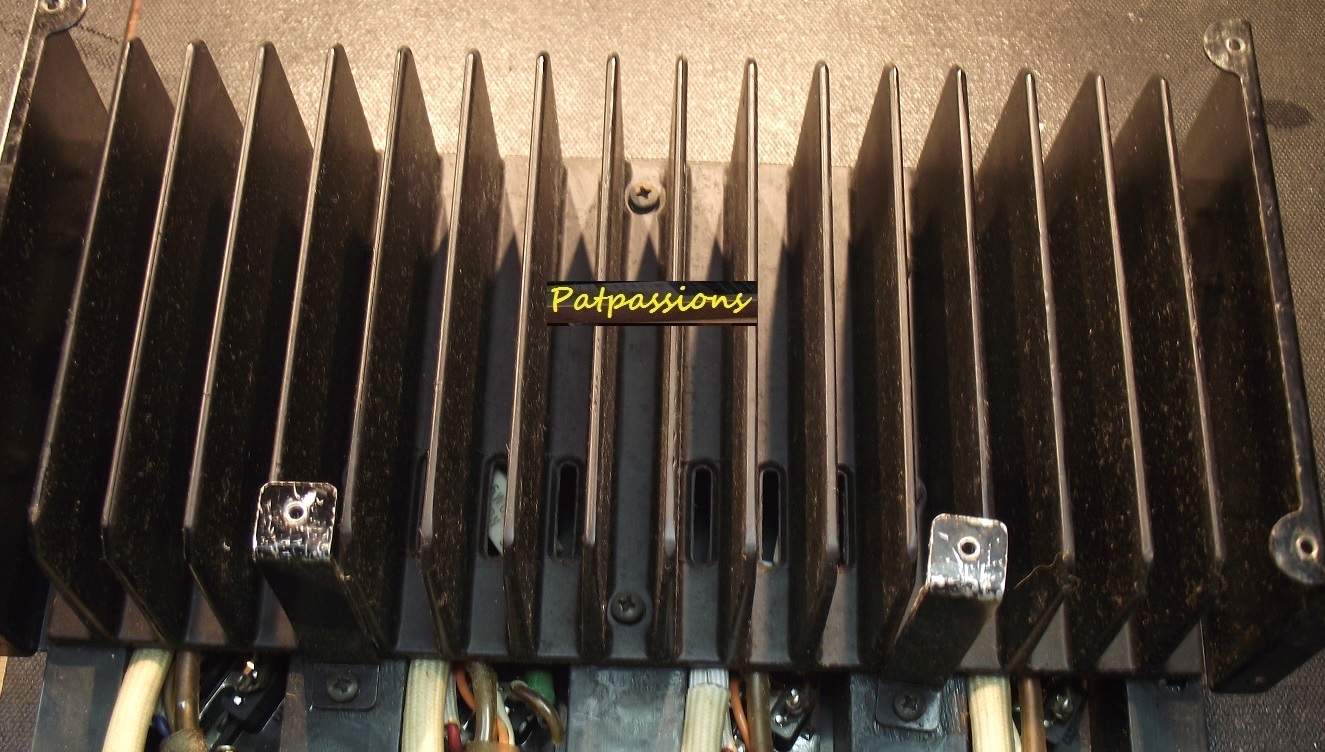

Le radiateur est déposé pour un nettoyage par ultrasons.

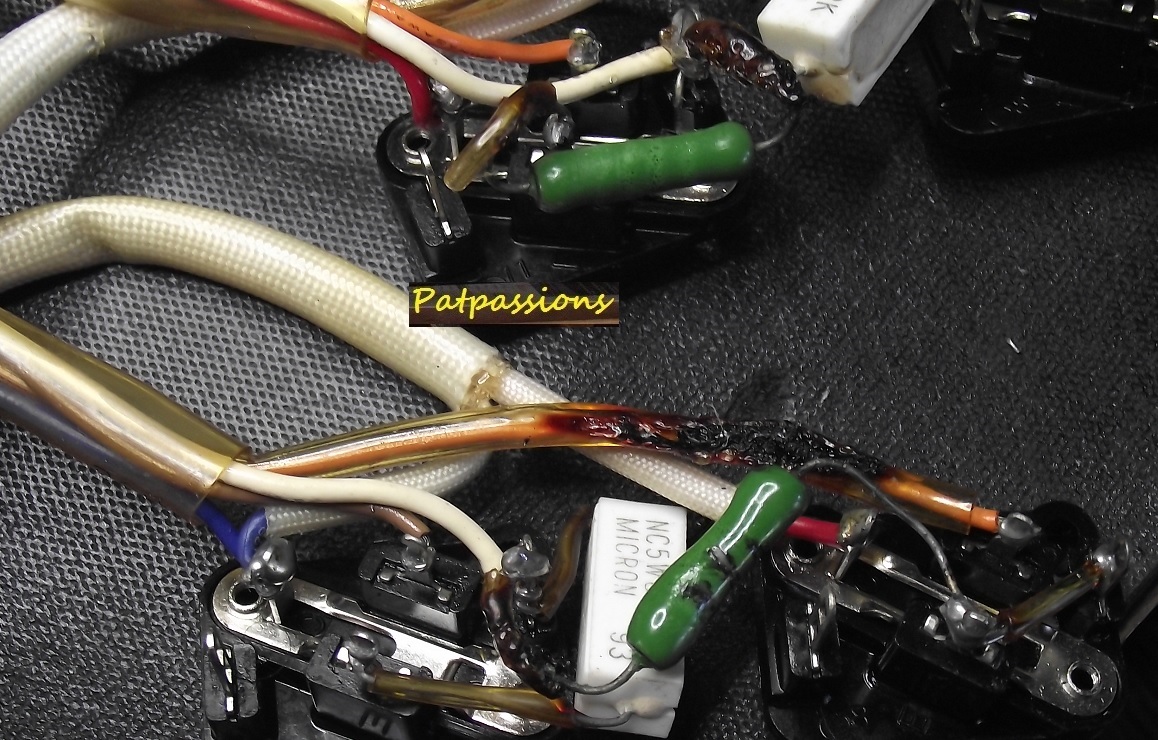

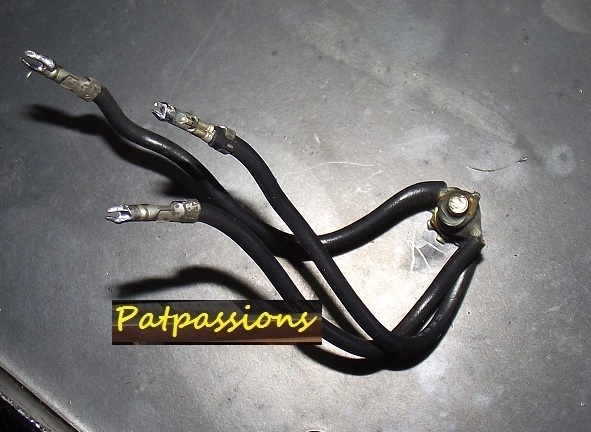

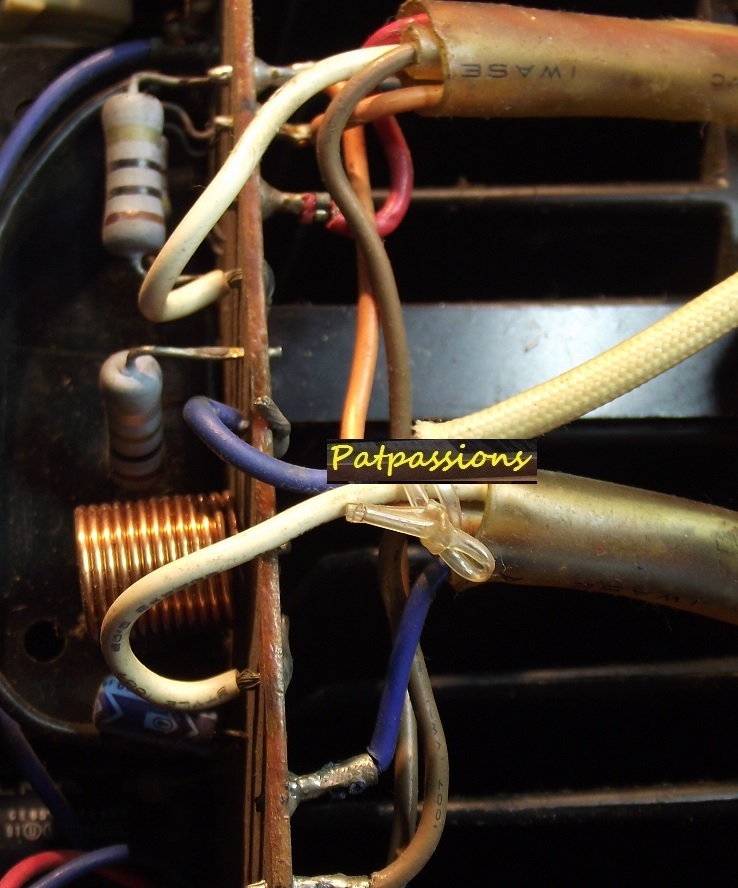

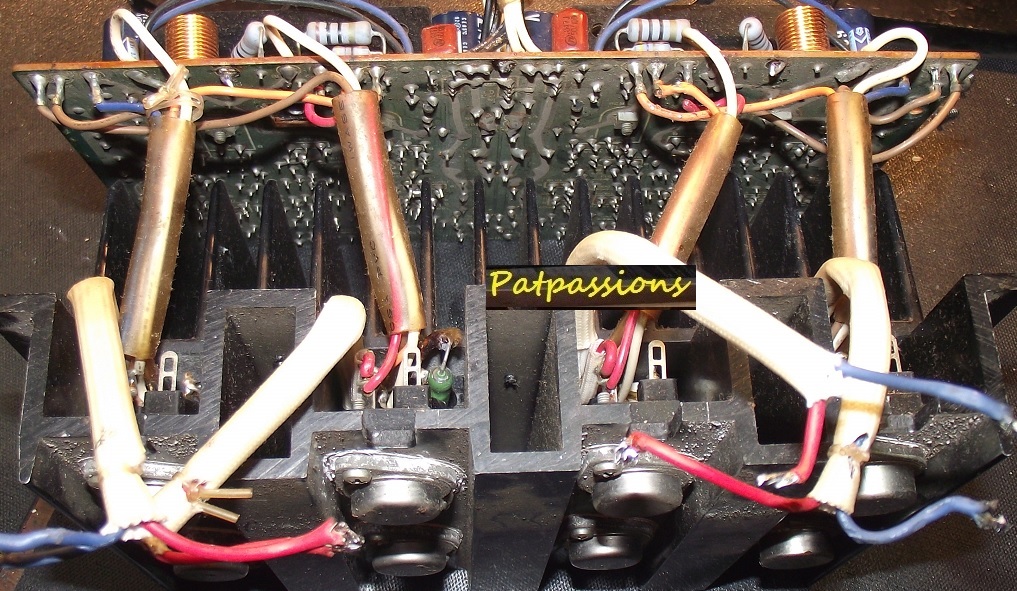

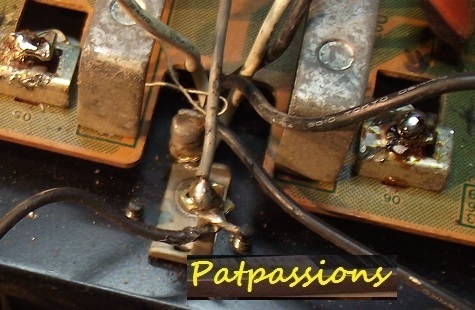

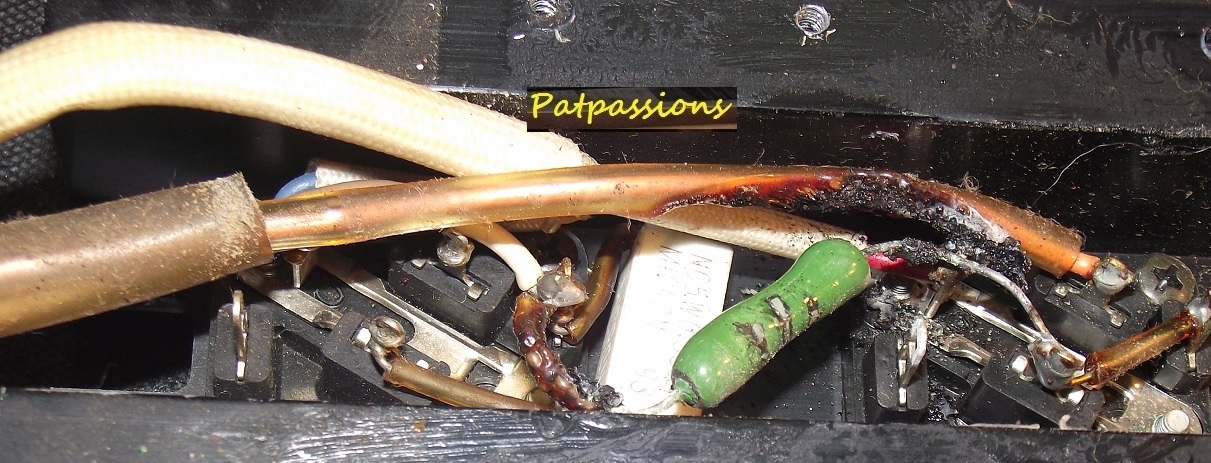

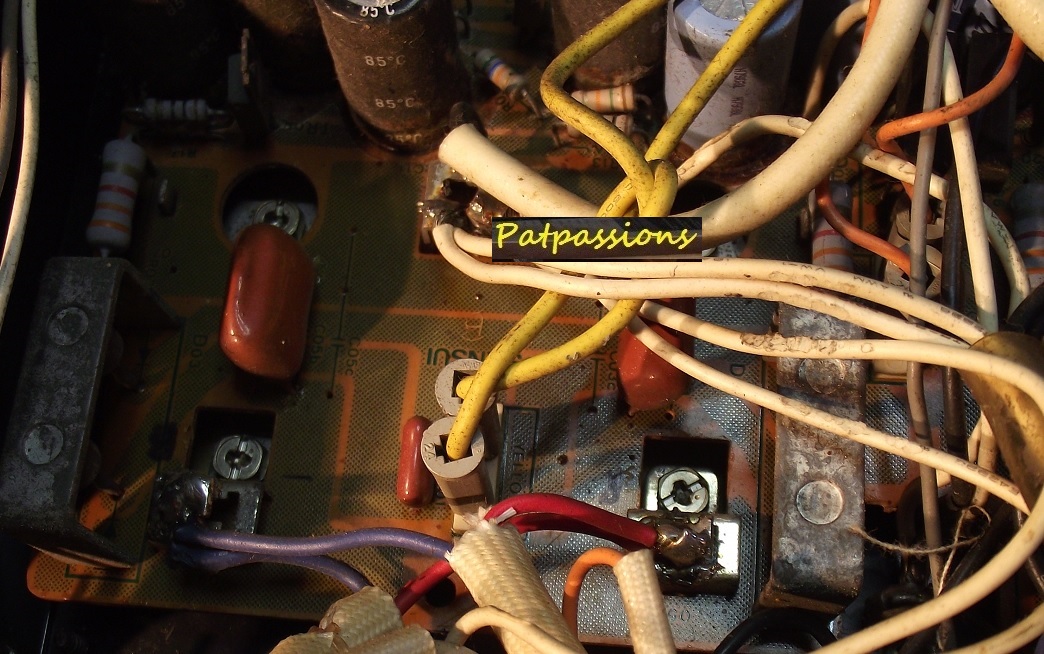

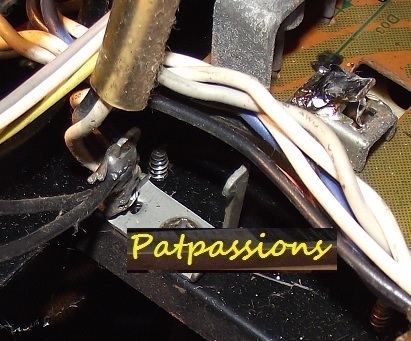

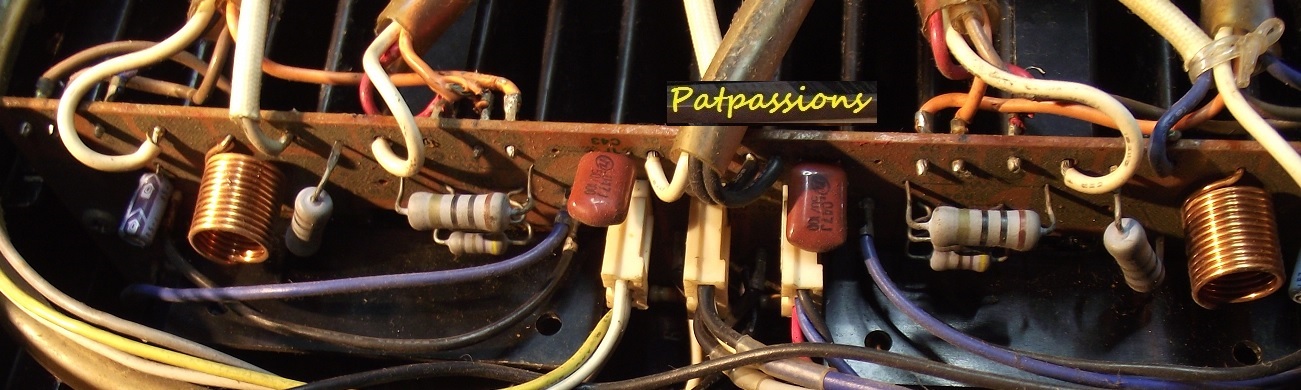

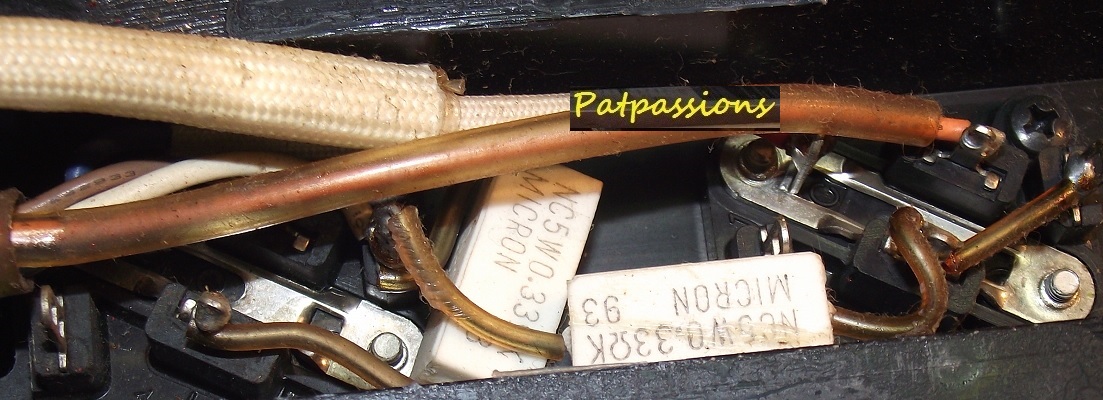

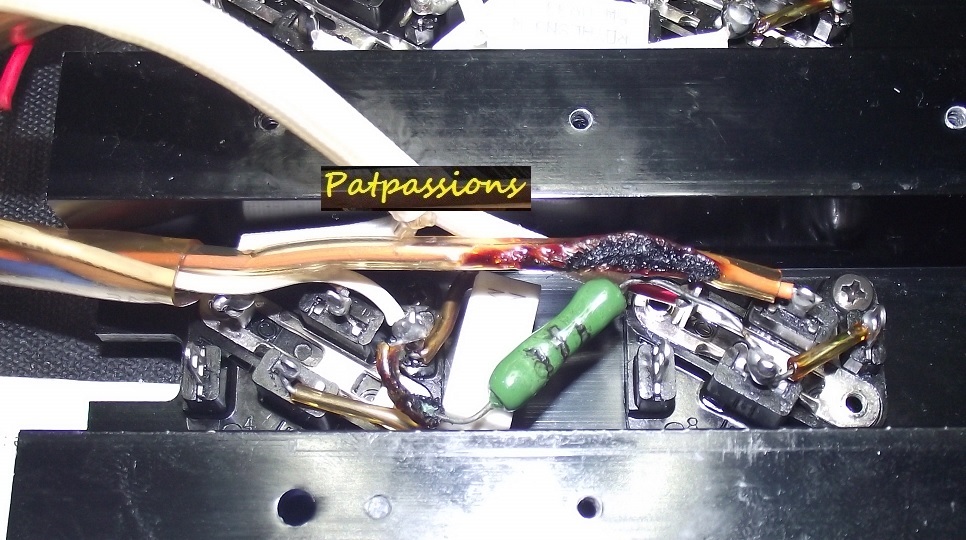

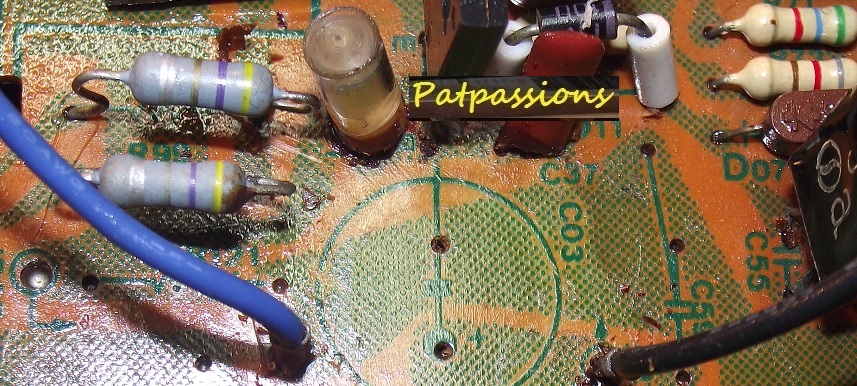

Une partie du câblage a eu un coup de chaud.
L'isolant en plastique a commencé à fondre .
D'autres personnes n'aurait même pas pris le temps de les changer!
Un nettoyage complet de chaque
élèments et vis s'imposent ...
Du vraiment n'importe quoi
ceux qui ont essayé de "réparer"
cette amplificateur!
On ne peut pas laisser sa comme sa !

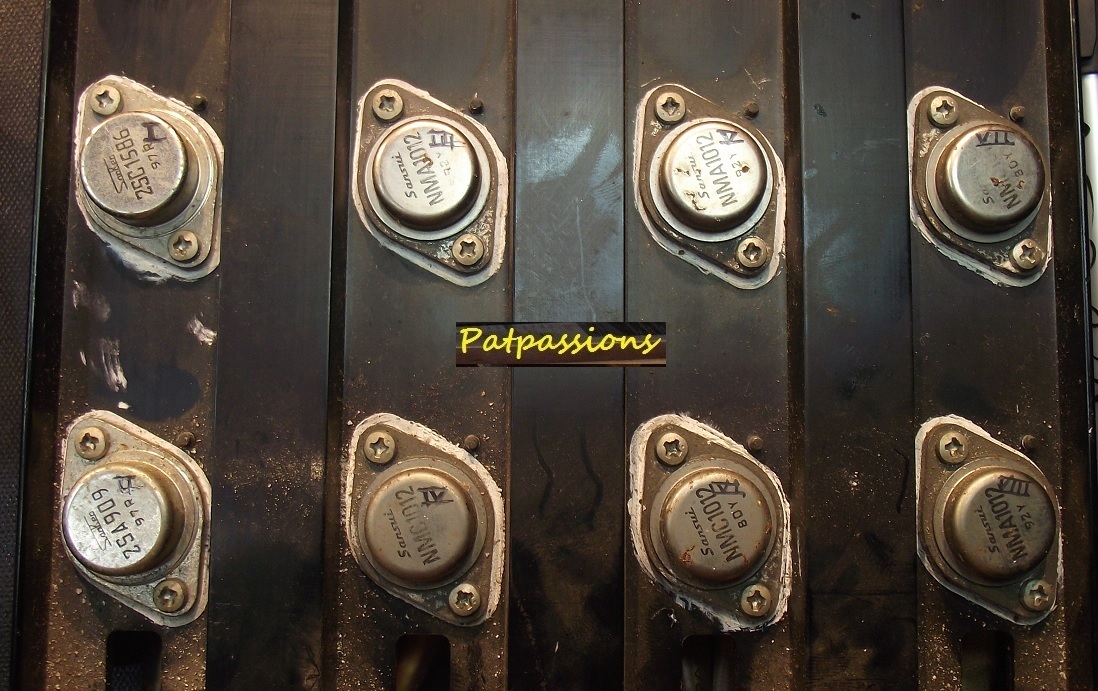

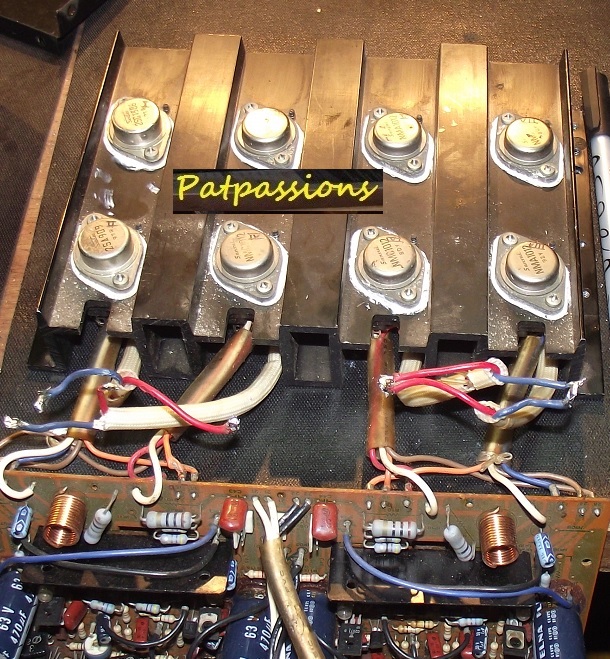

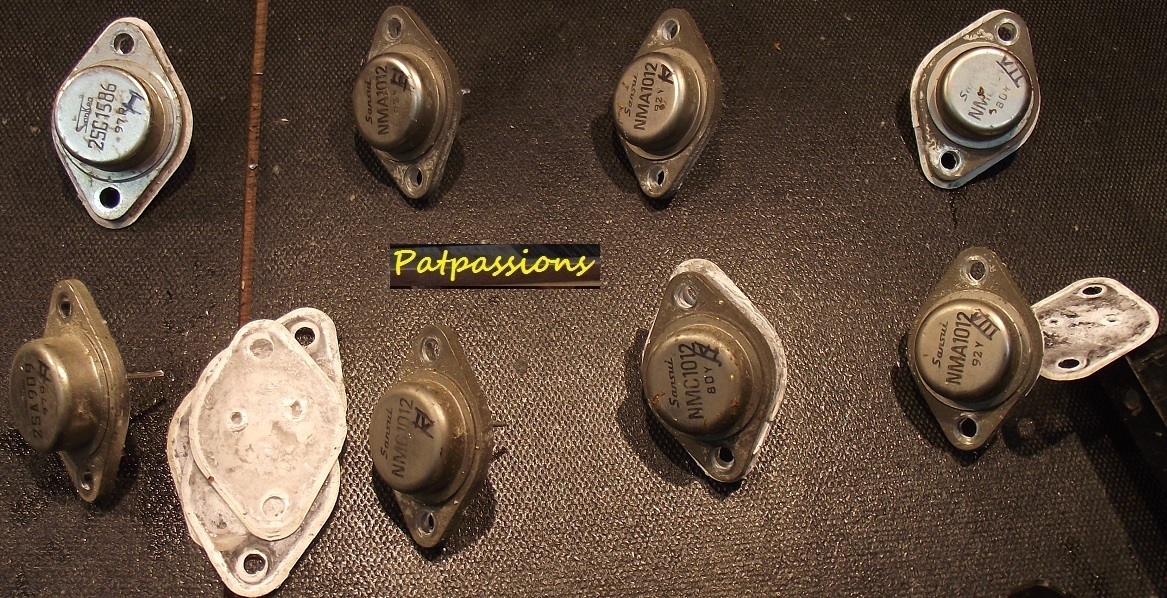

Les transistors qui ont été fabriquer
spécialement pour Sansui a l'époque .
Les série NMA et NMC .

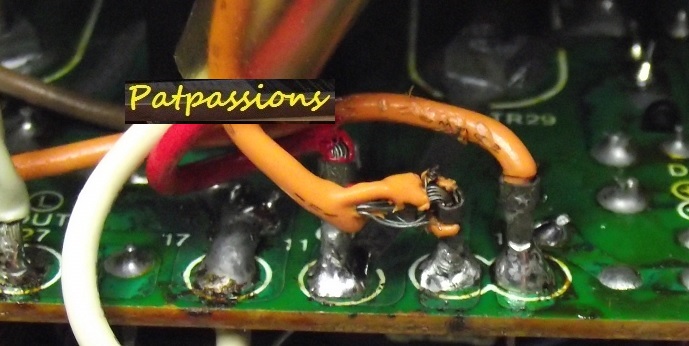

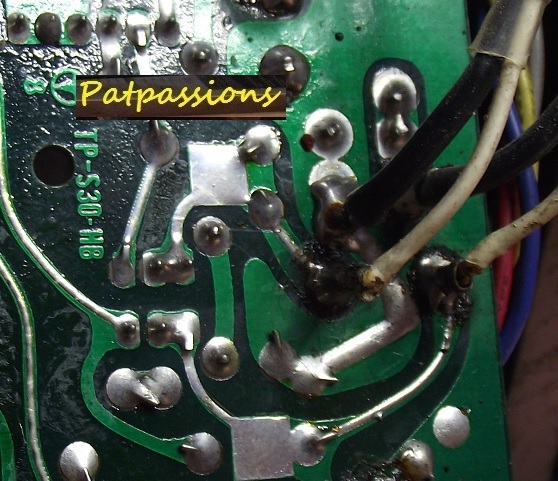

On voit bien bien qu'il y a eu une tentative de réparation.
Les transistors 2SC1586 et 2SA909 ont été mis ultérieurement.
Ils seront remplacés par du neuf ,
la sécurité avant tout .

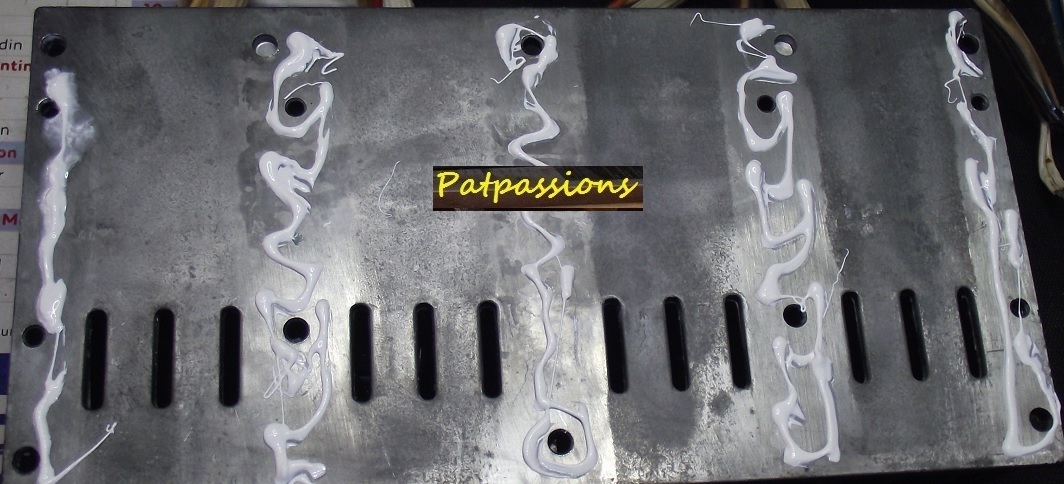

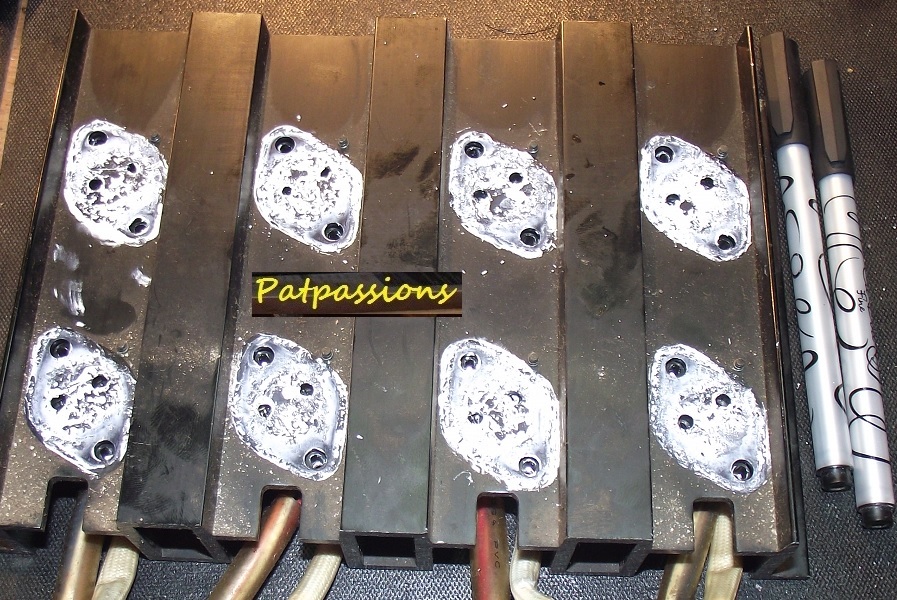

Dégraissage du radiateur principal.
Les isolant en mica sont abimés
ils seront remplacés par des isolants neufs
en silicone qui sont bien meilleur
conducteur en chaleurs.

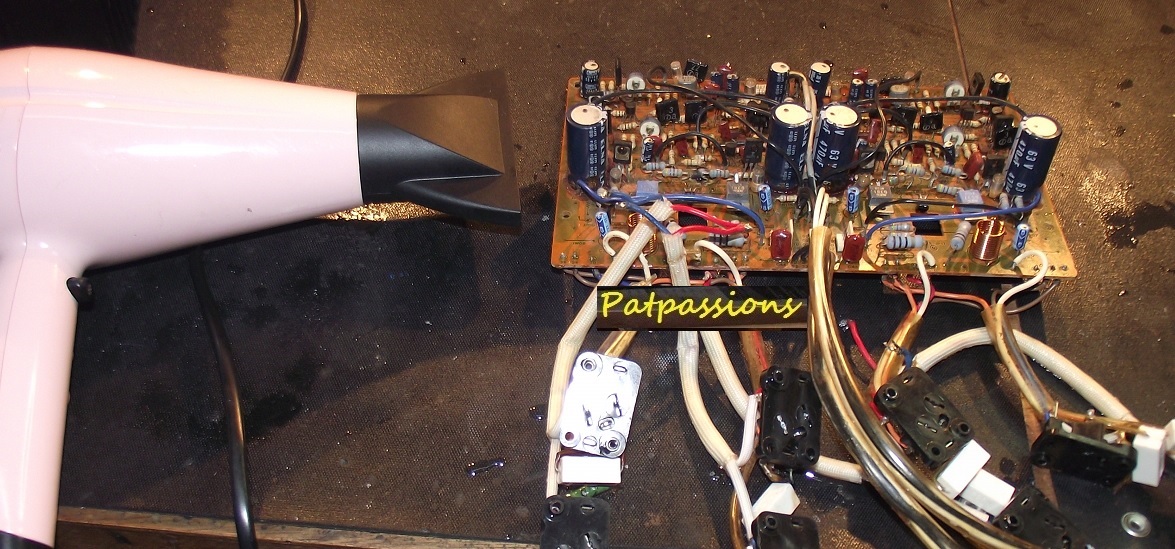

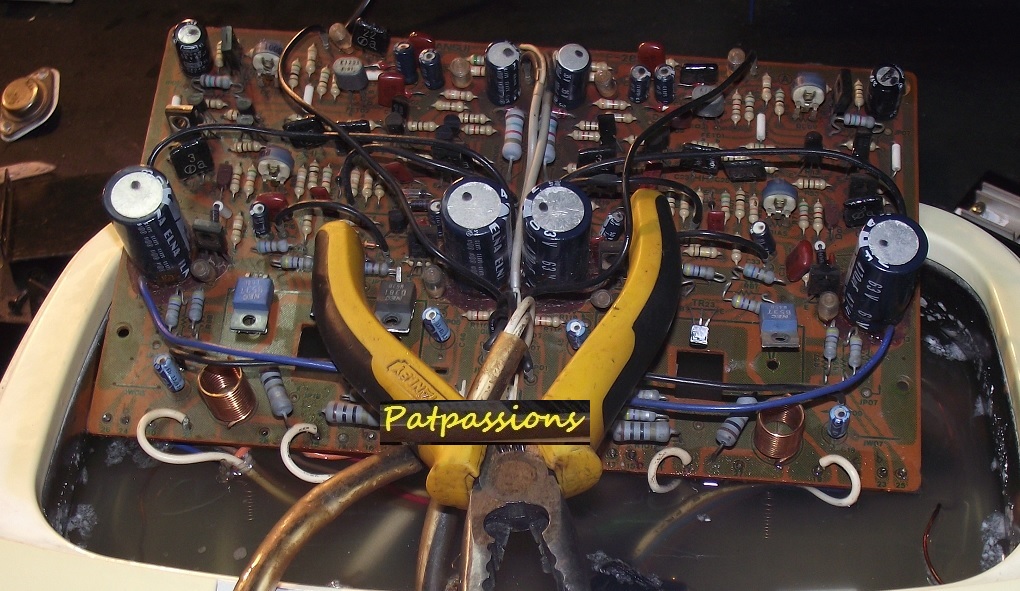

Le circuit imprimé sera dégraissé et passer aux ultrasons .
Les supports des transistors de puissance seront traités
par ultrasons aussi et ensuite sécher juste aprés le bain.

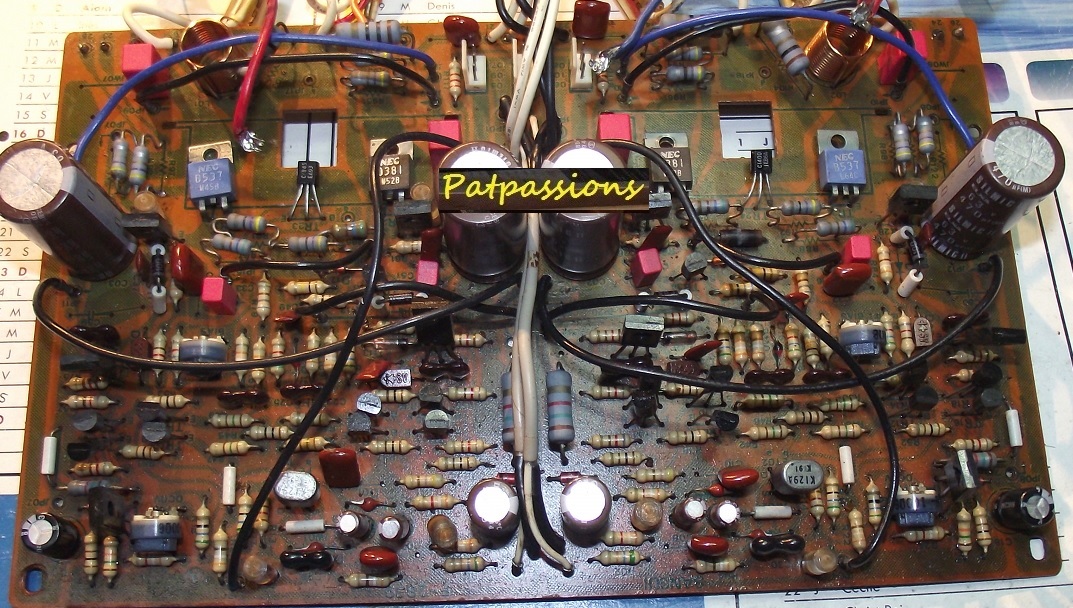

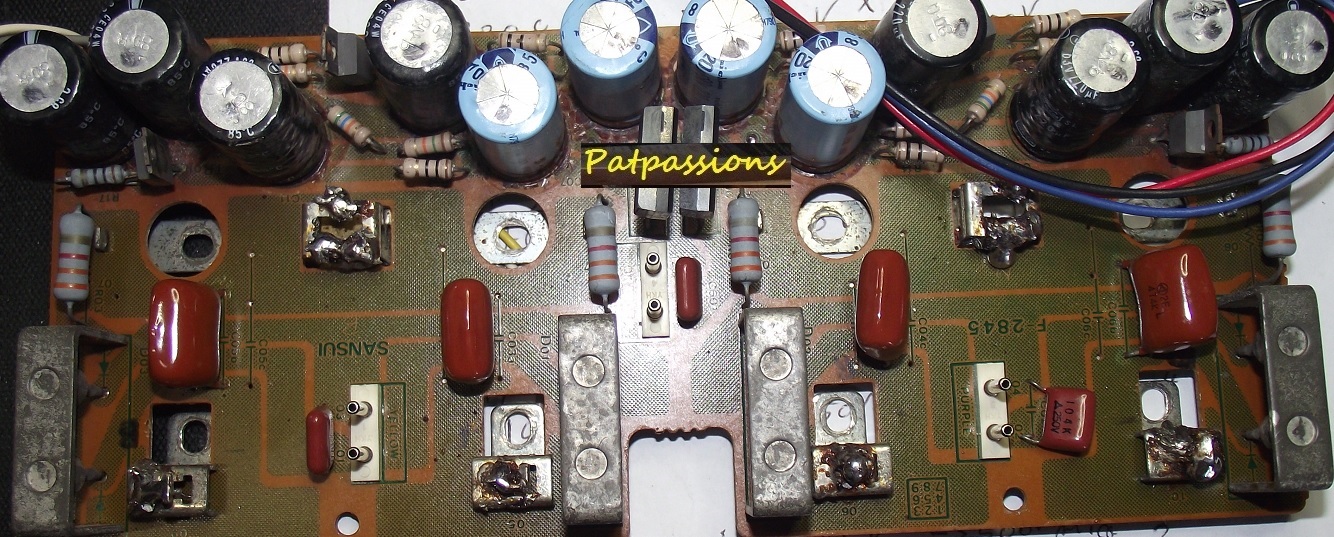

La carte est enfin prête pour recevoirs les composants neufs.
ll est plus agréable de travailler dessus maintenant.
Tous les transistors, diodes et condensateurs
sur cette carte ont été remplacer.
Encore cette fameuse colle ...
Un peu mieux , mais il y a encore du travail.
Les premiers condensateurs sont mis en place .
L'isolant qui a fondu ainsi que les fils seront remplacés.

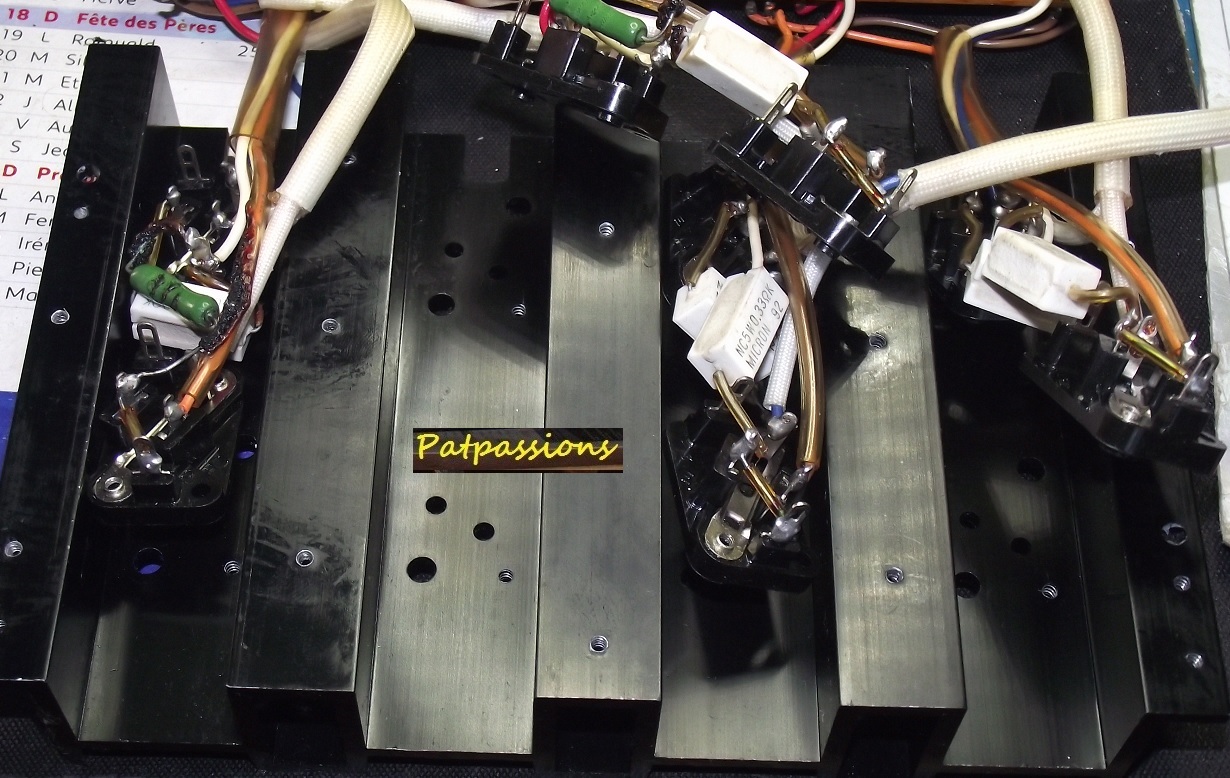

Remis en place des supports sur le radiateur propre.

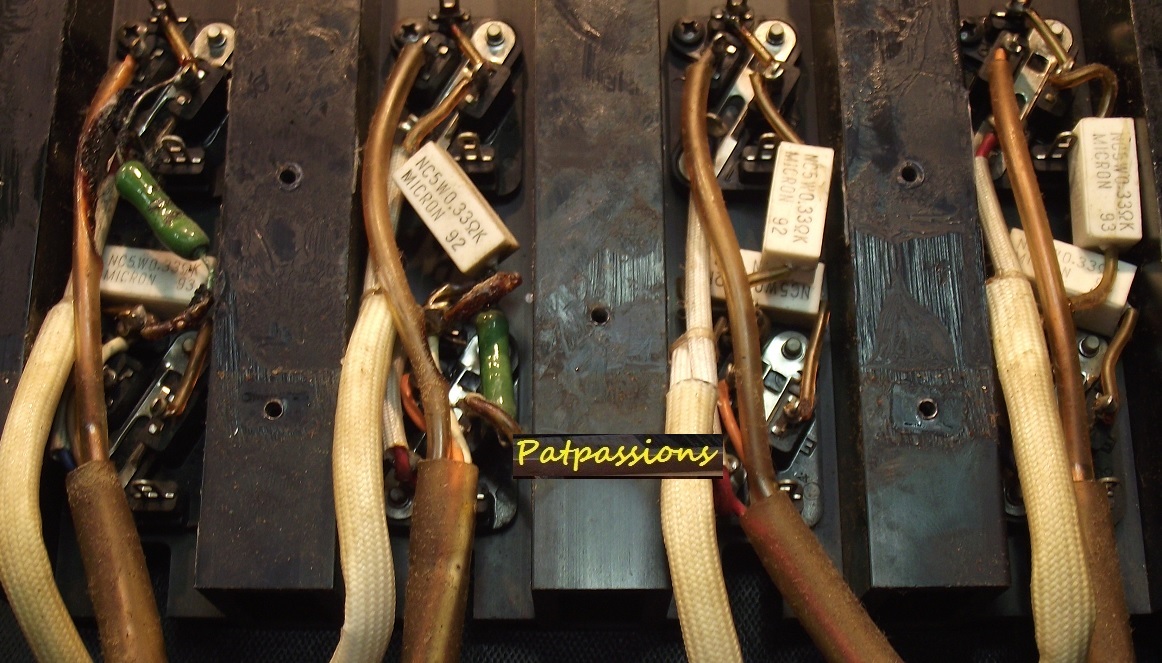

Les résistances céramiques sont remplacées.
Le composant en vert est un intrus ...
Si on ne remplace pas sa ,
il y a un gros risque de court circuit
et l'ampli peut prendre feu.

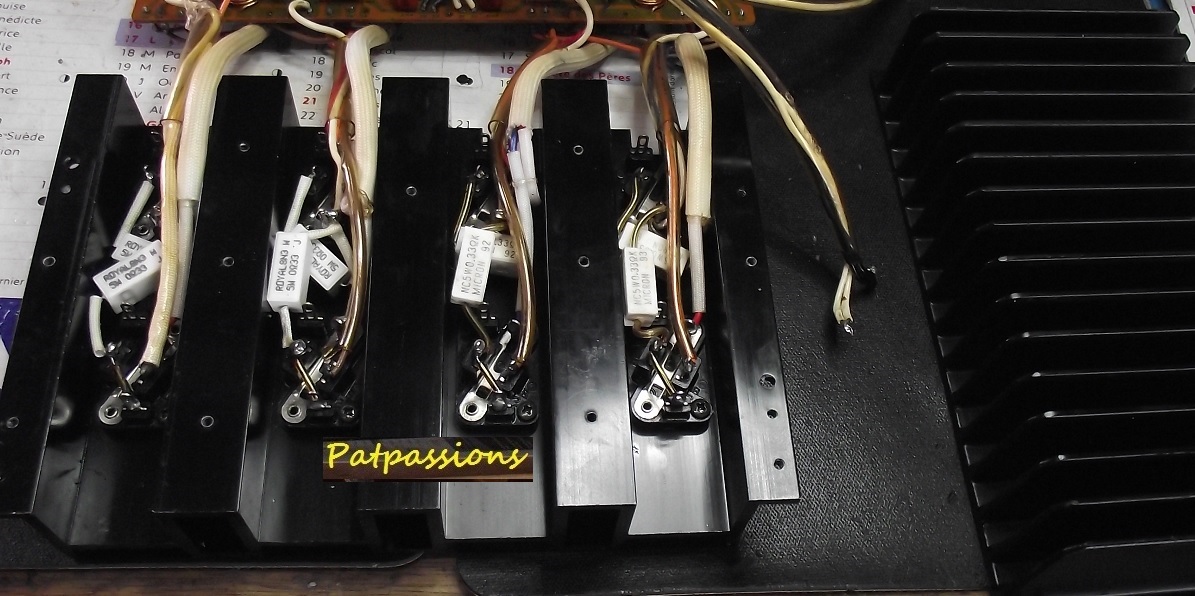

Une mis au propre du câblage aprés remplacement des isolants .
Repose du radiateur secondaire avec ajout de la graisse thermique .

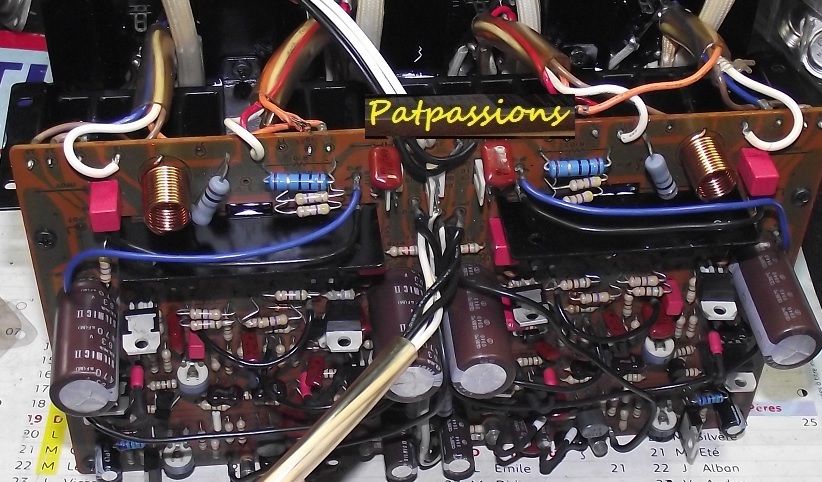

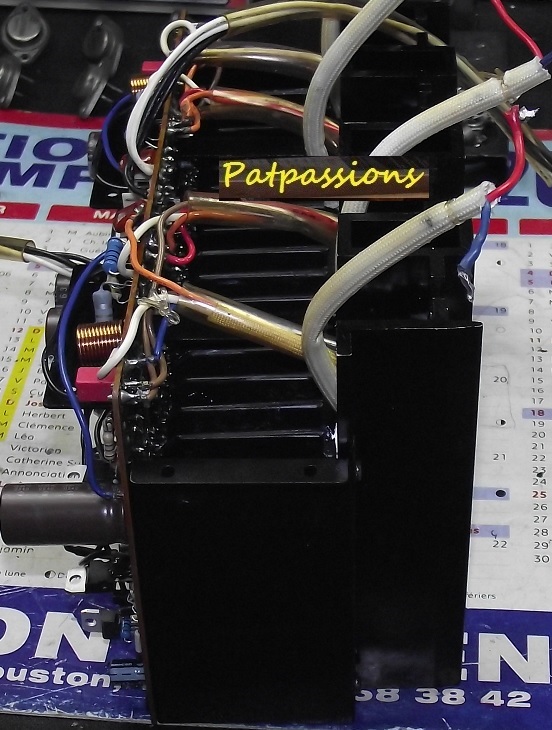

Remontage complet du bloc de puissance .

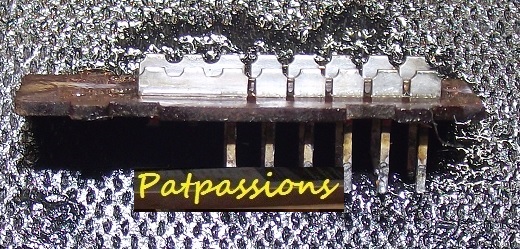

Certains composants sont en effet des doubles diodes
ou même parfois des triples diodes .
Ces composants n'existent plus .
J'ai été obliger de les refabriquer .

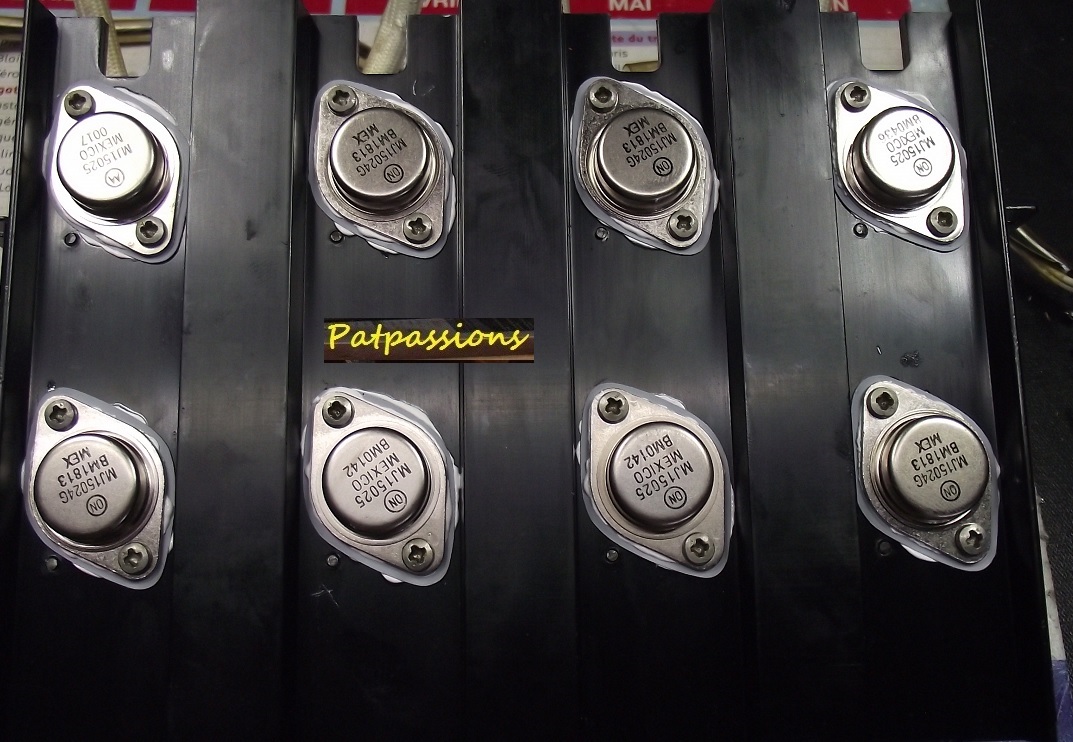

Mis en place des nouveaux transistors
avec leurs isolants en silicone .
Normalement avec ces isolants ,
l'utilisation de graisse silicone est inutile .
Mais je préfére en mettre quand même.
Le bloc de puissance est prêt à être mis en place .

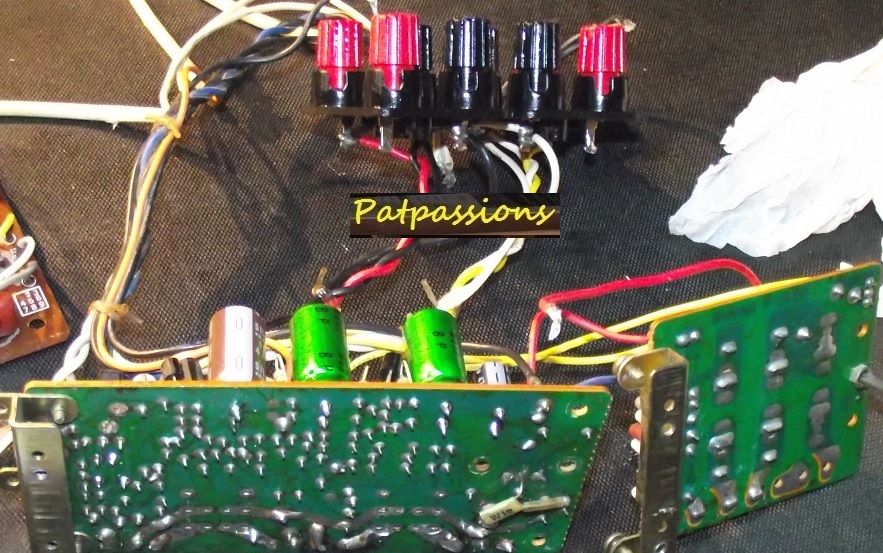

Préparation de la face arriére .
Le trou du cordon secteur a étè élargie
pour le nouveau câble d'une section
supérieur à celui d'origine .
Remis en place des masses.

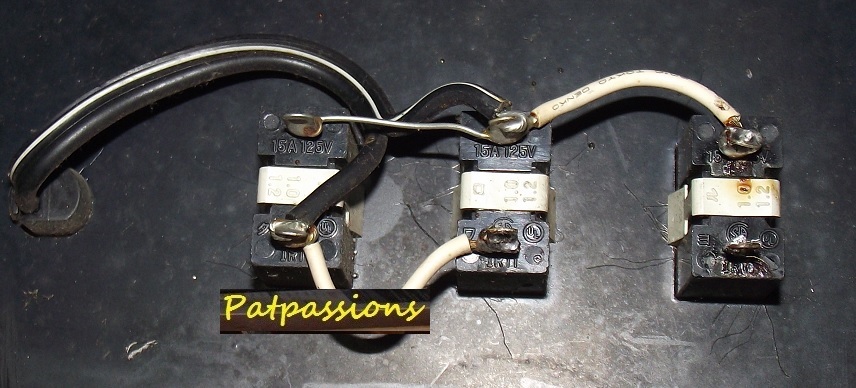

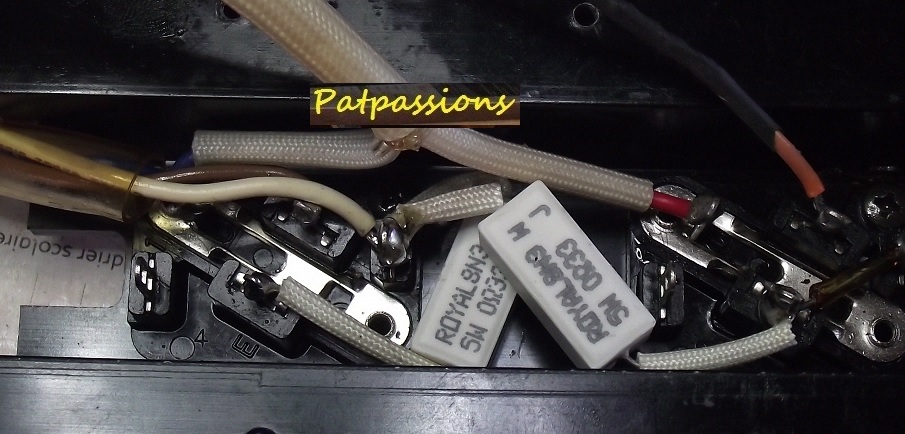

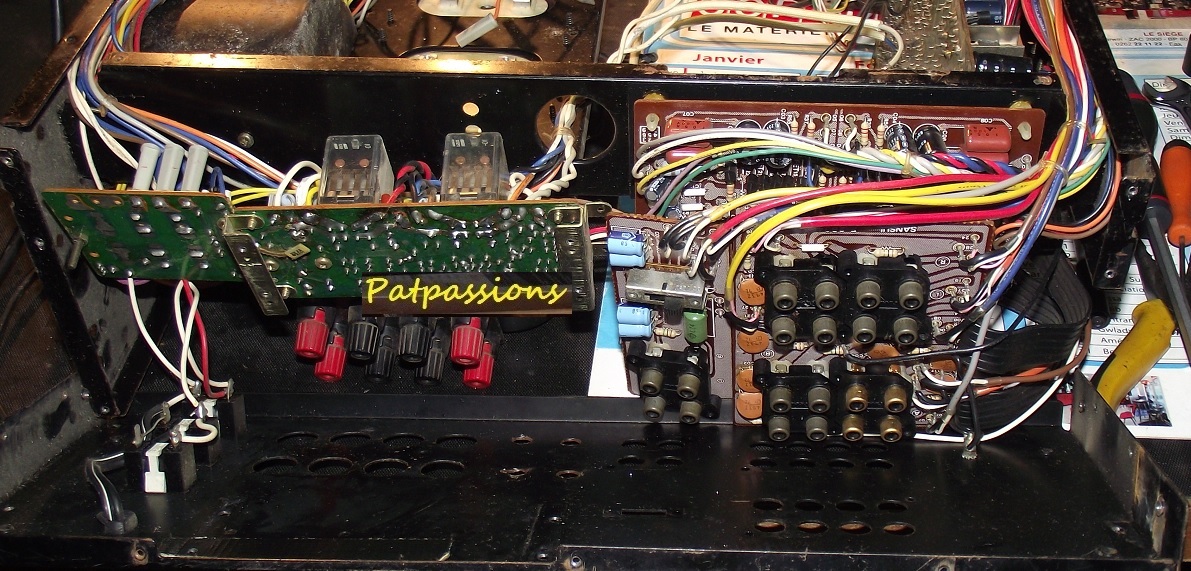

Remis en place des prises
avec son nouveau cordon secteur.
Un repérage a été fait auparavant...
Le bornier a été nettoyer .
Remontage de l'ensemble
des cartes relais protections.
Les connecteurs RCA sont resoudés .
Autour de la carte préampli phono d'être reconditionner .

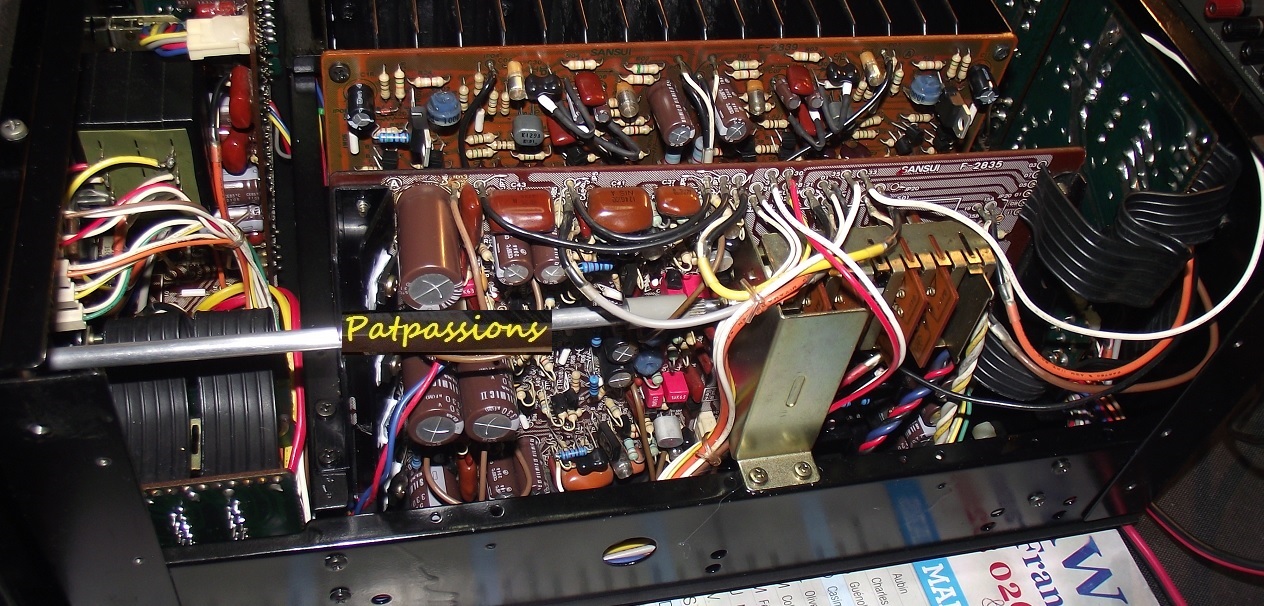

La carte preampli va être remis en place dans le chassis ,
aprés changement des condensateurs des transistors ,
des diodes et autres composants fatigués
La carte alimentation
va être remis en place et recâbler .

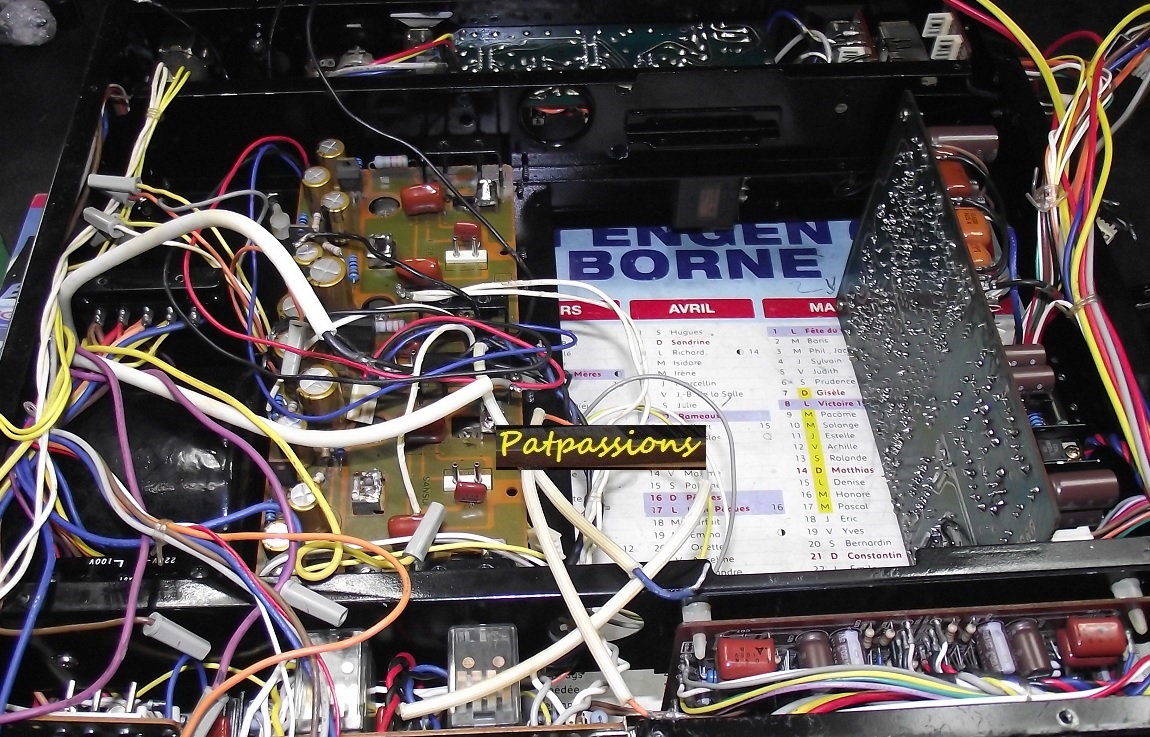

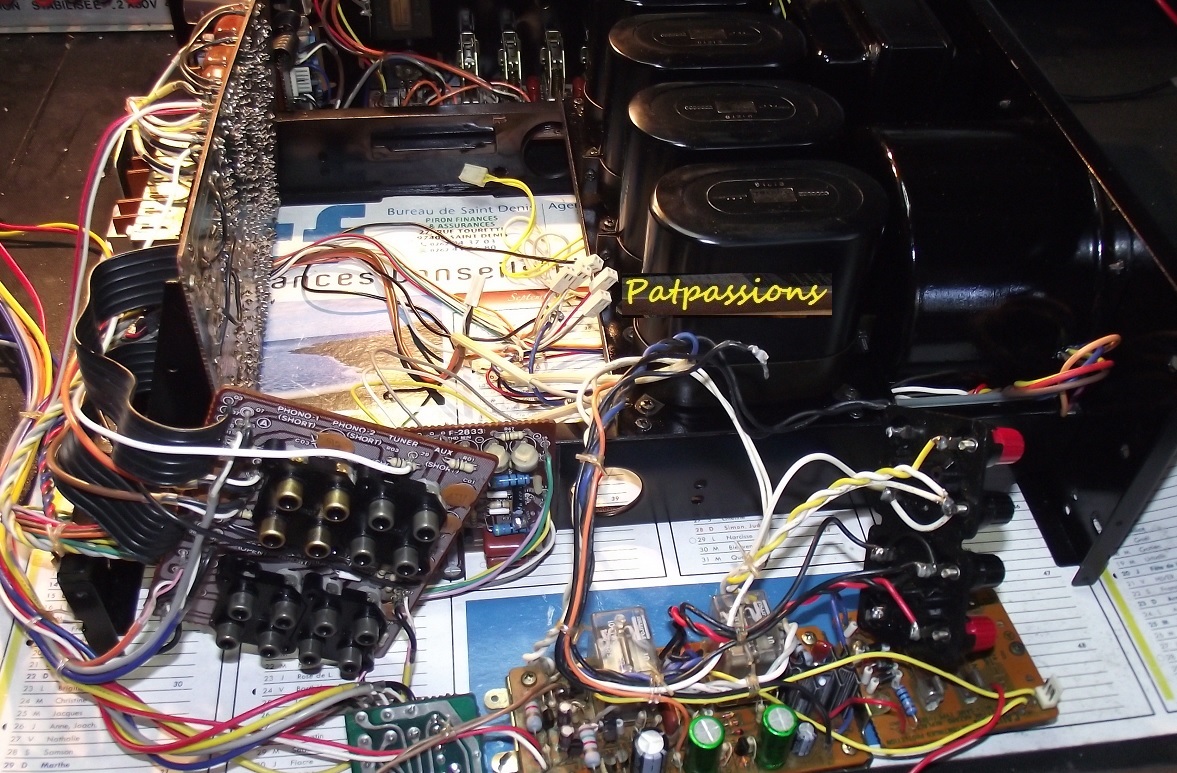

Préparation des circuits pour remettre la face arriére .
C'est trés sérré ; il faut rien oublier...

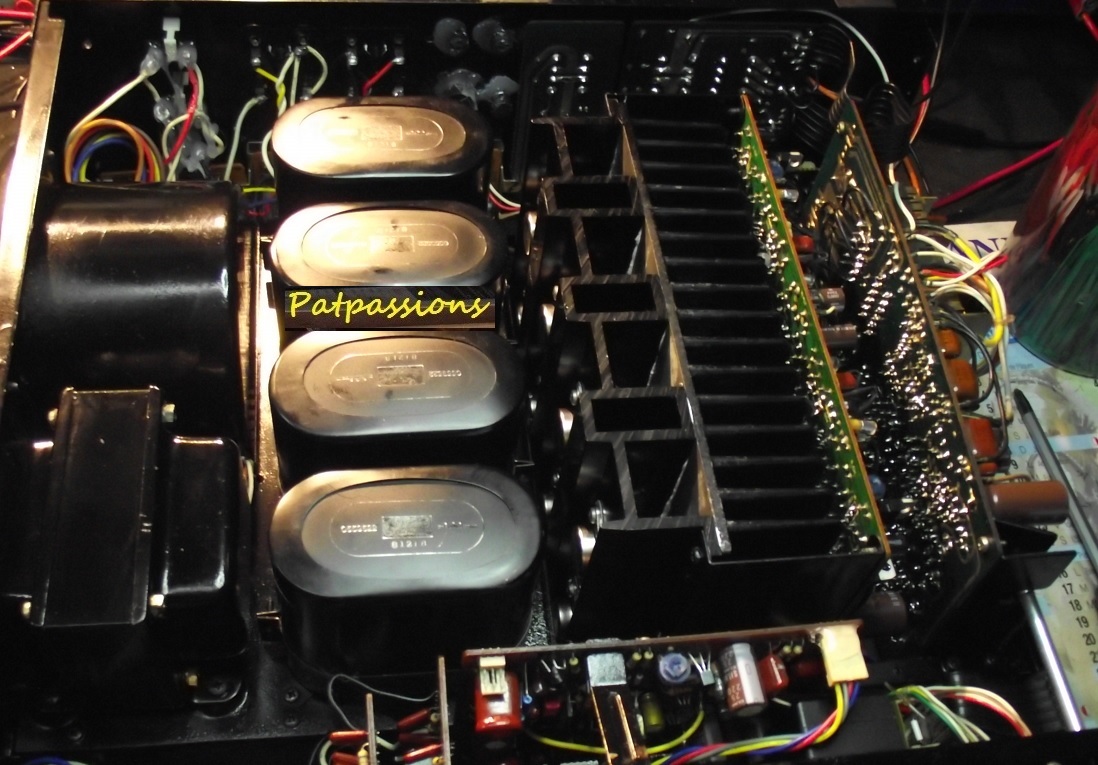

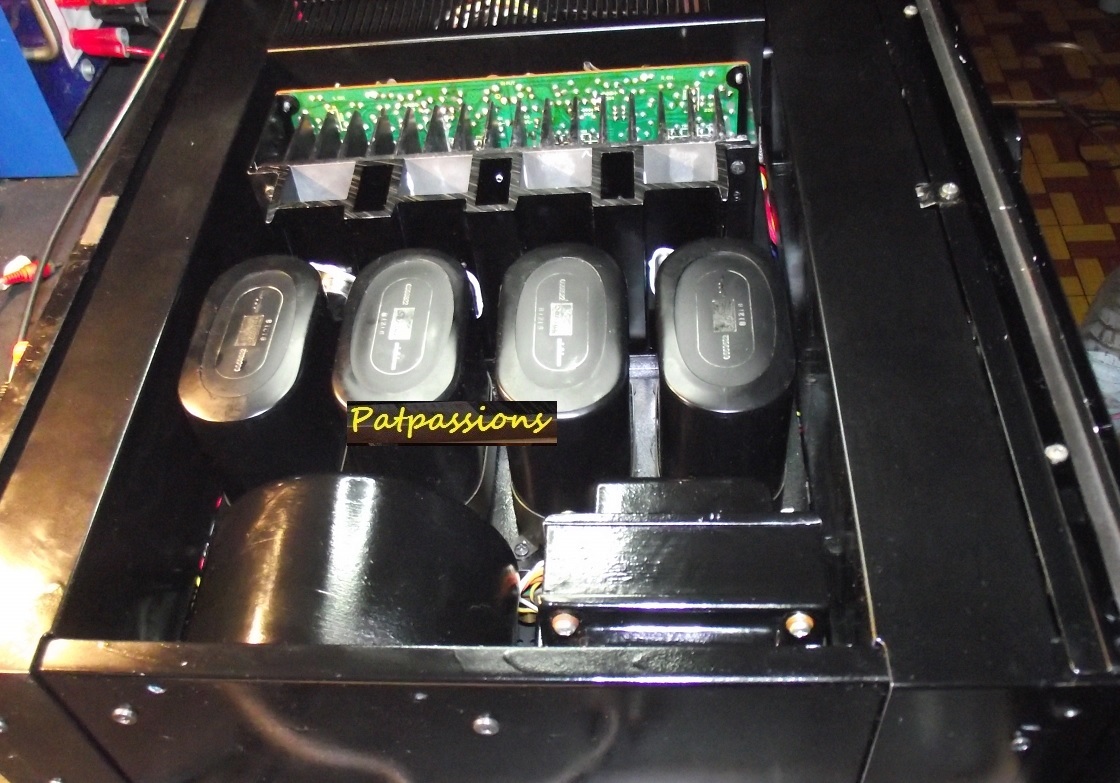

Mis en place du bloc de puissance .

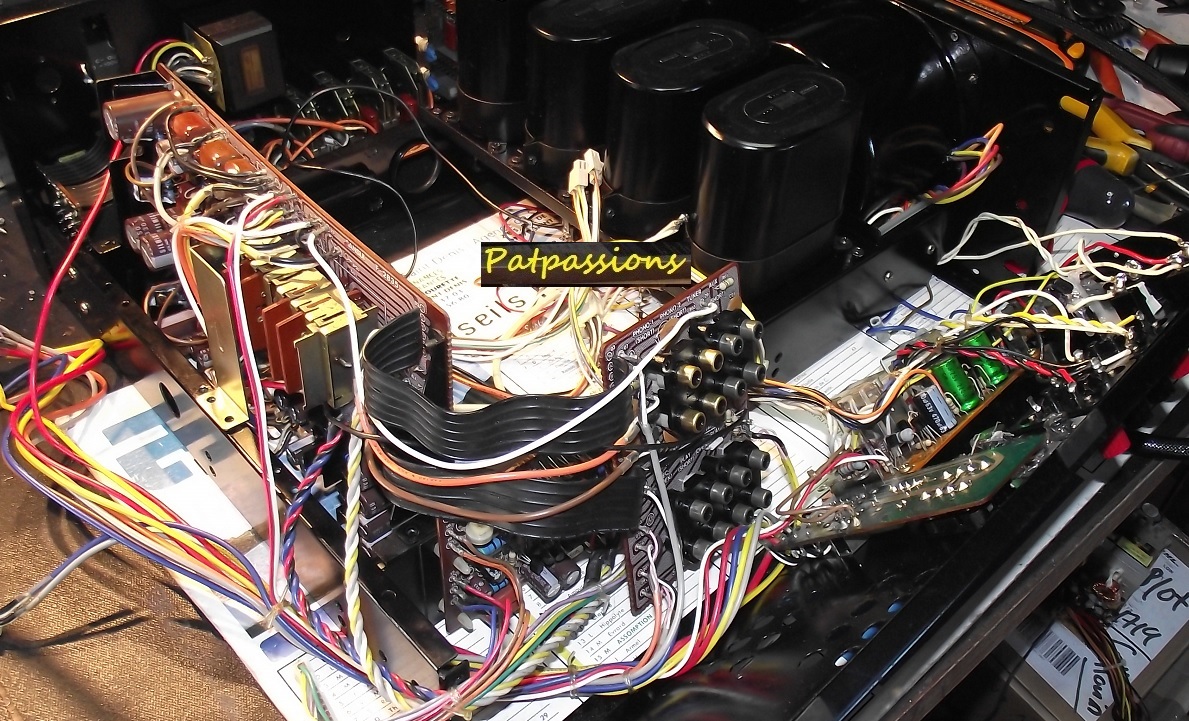

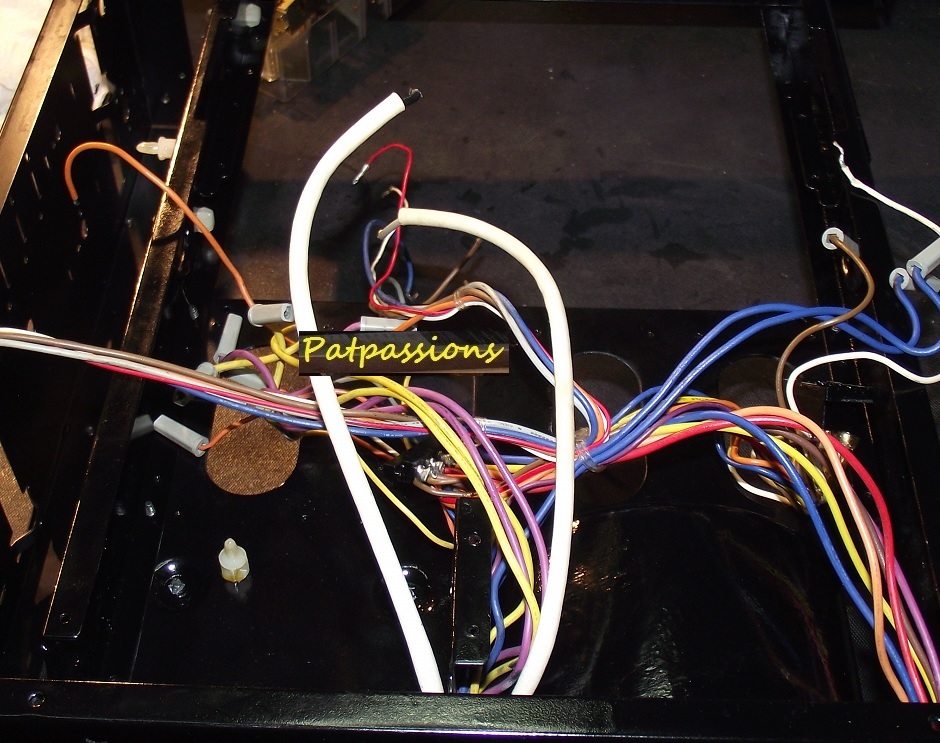

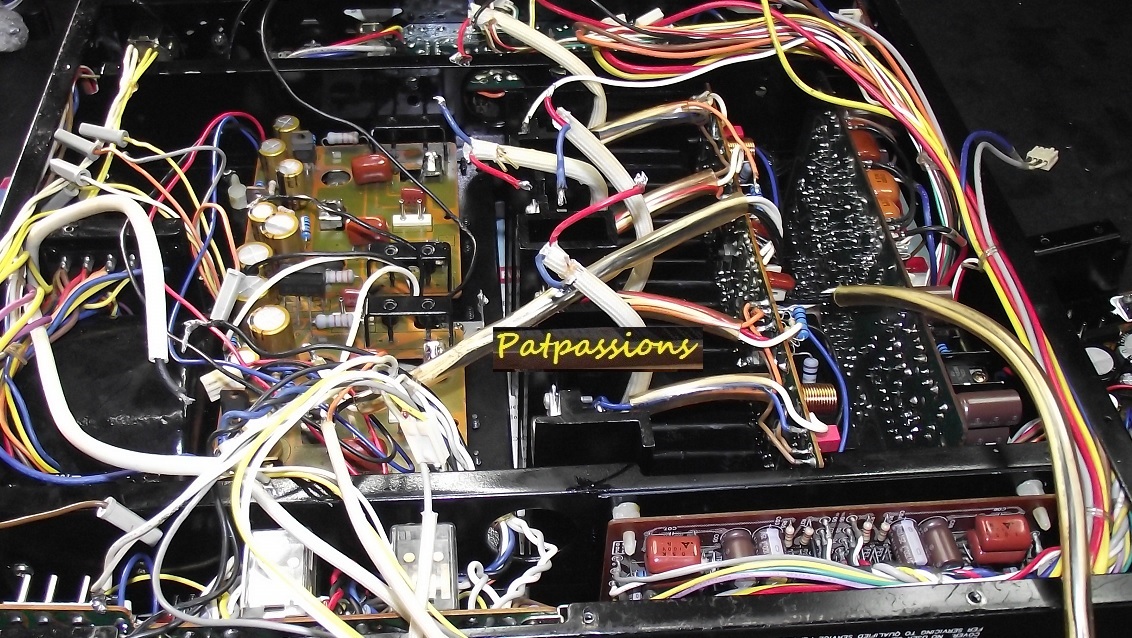

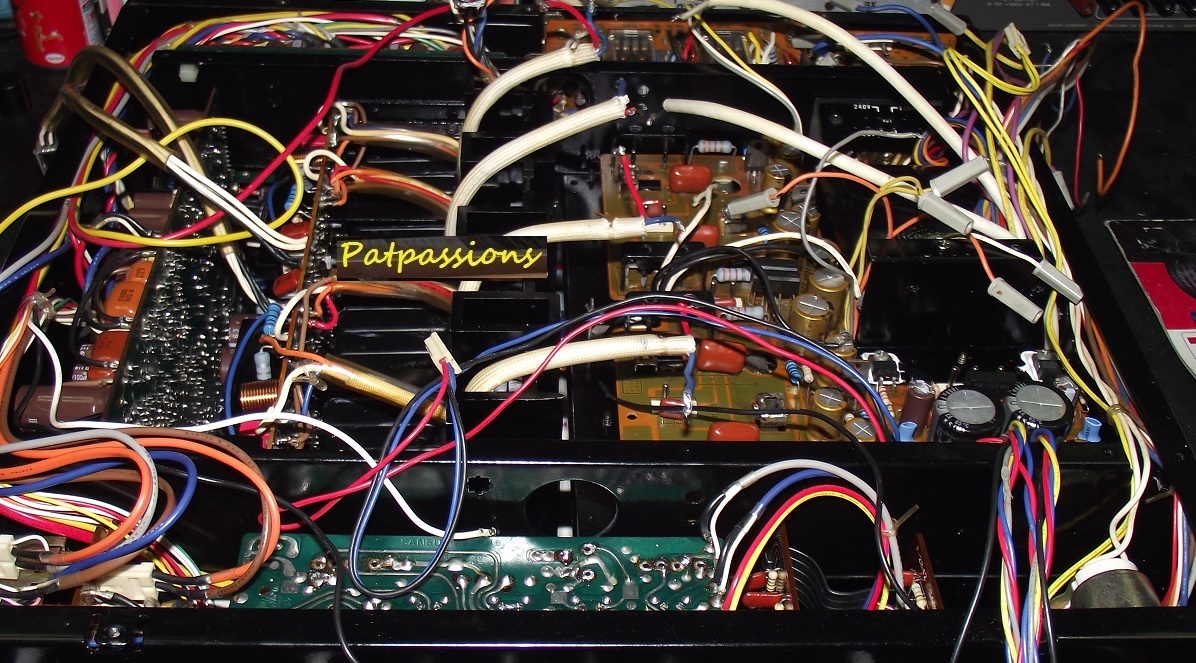

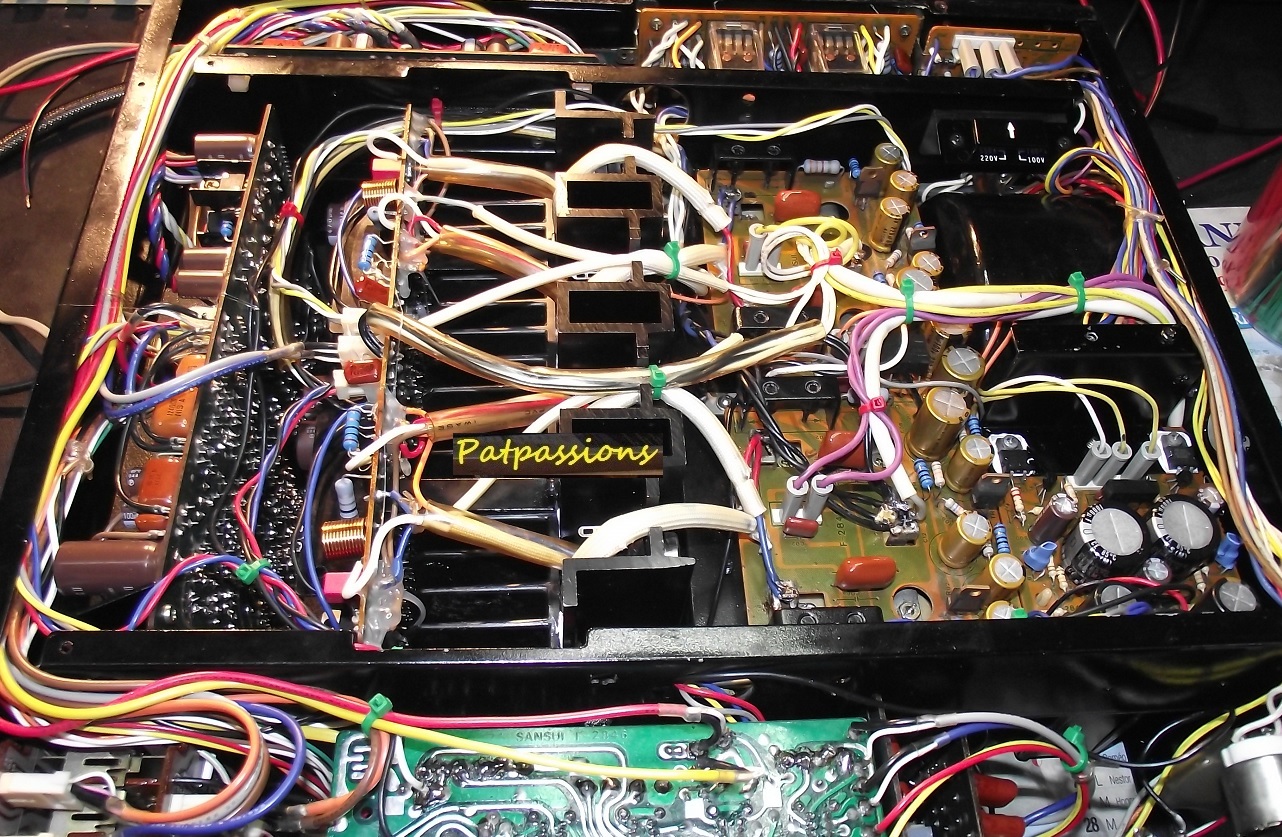

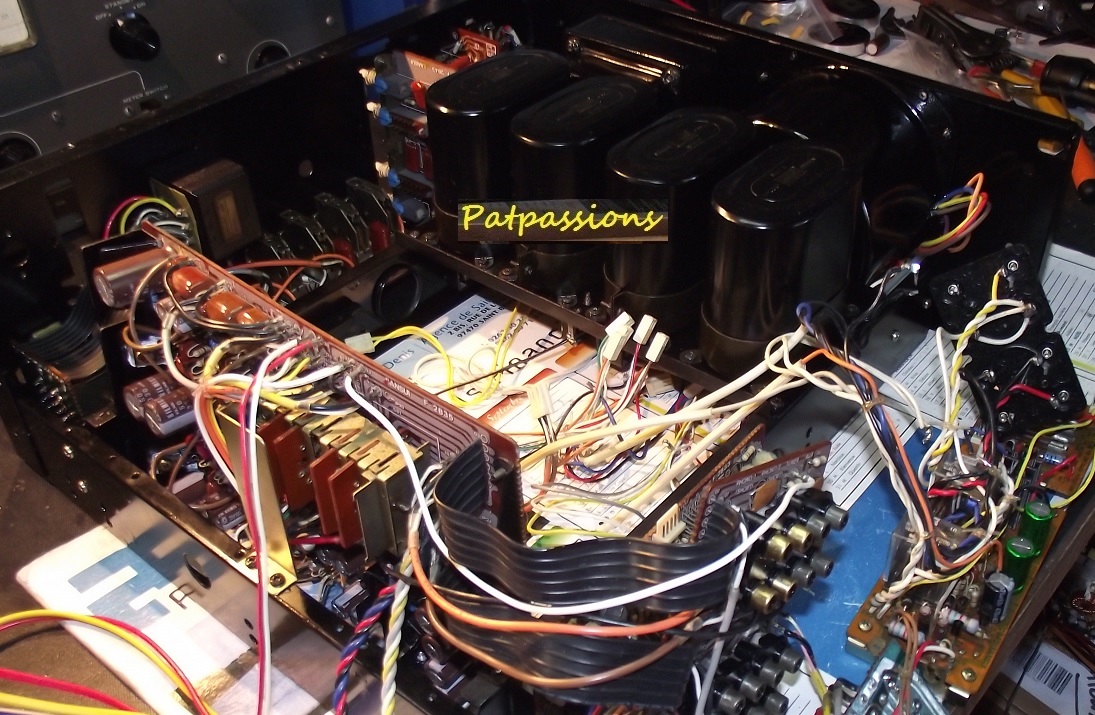

Un gros travail de câblage à faire maintenant.
Chaques câbles sont vérifiés 2 fois avant d'être mis en place .
Une erreur peut être dramatique ...
Le câblage est enfin terminé maintenant ,
aprés de longue heures passer dessus.
Mis en place de la derniere carte de gestion de tonalité
avec ces nouveaux composants .
Elle est soudée perpendiculaire
à une autre carte en face avant .

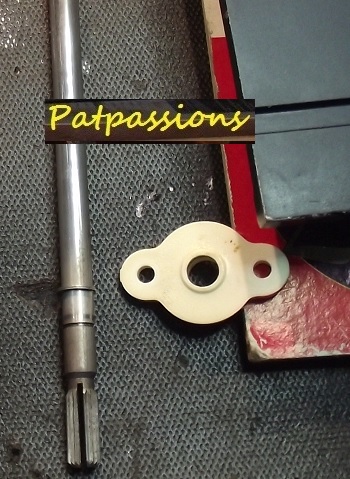

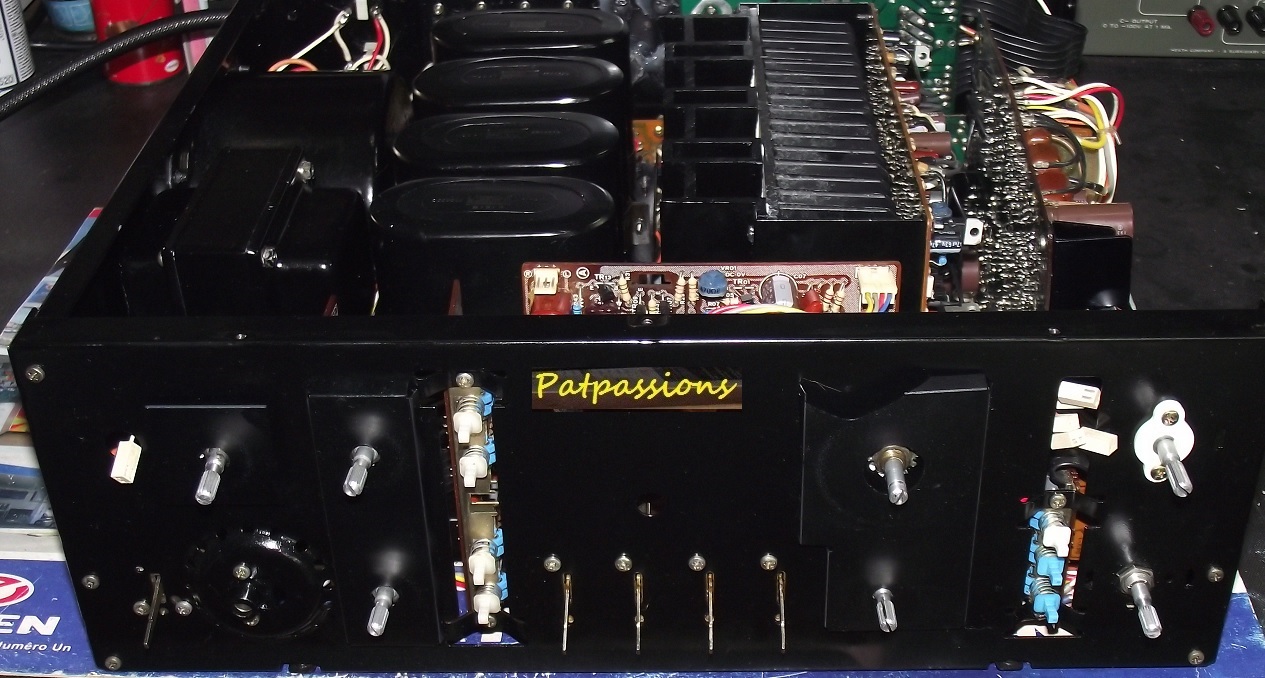

Les axes des commutateurs
sont nettoyer puis graisser légérement.

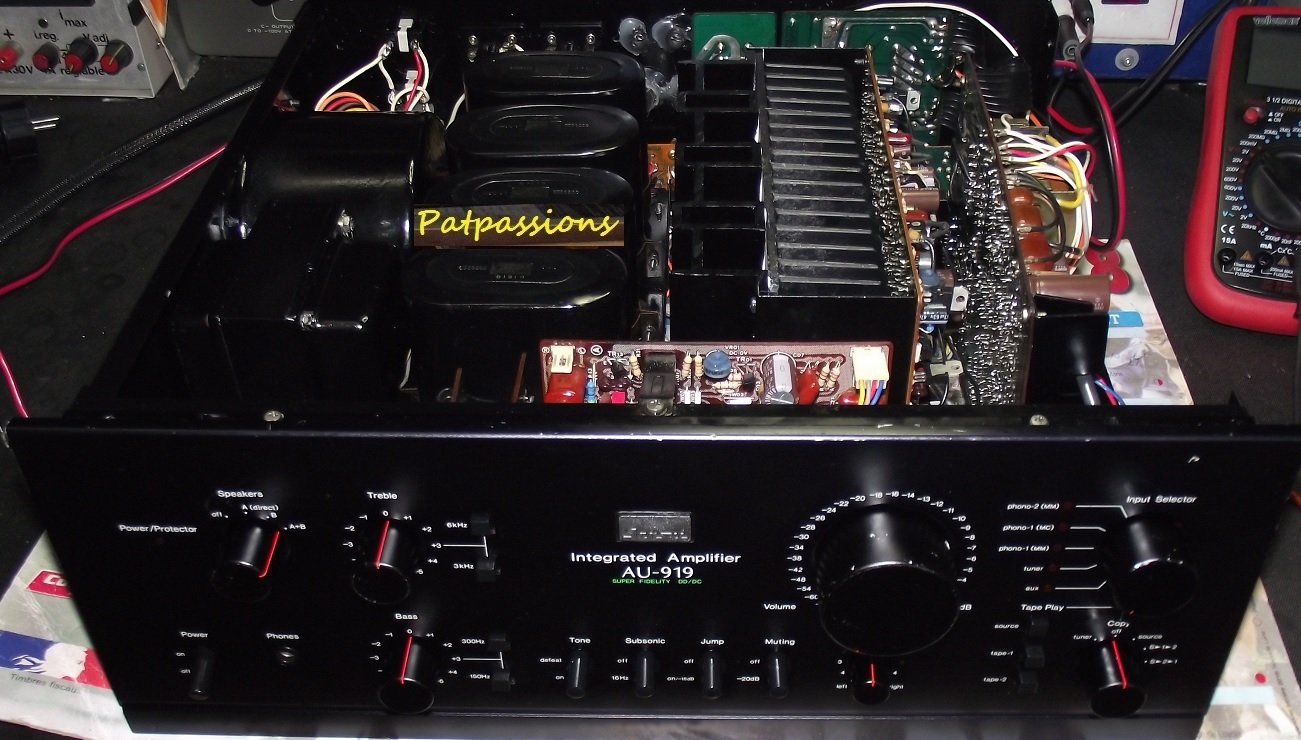

Le travail est bientôt finie ...
La face avant est prête
à être remis en place
après un bon nettoyage.
Les boutons sont remis en place.
Les vis de fixation des boutons
ont été laissé dans de l'huile plusieurs semaines,
car ils ont tendance a rouillé
et est par la suite dificile à dévisser.

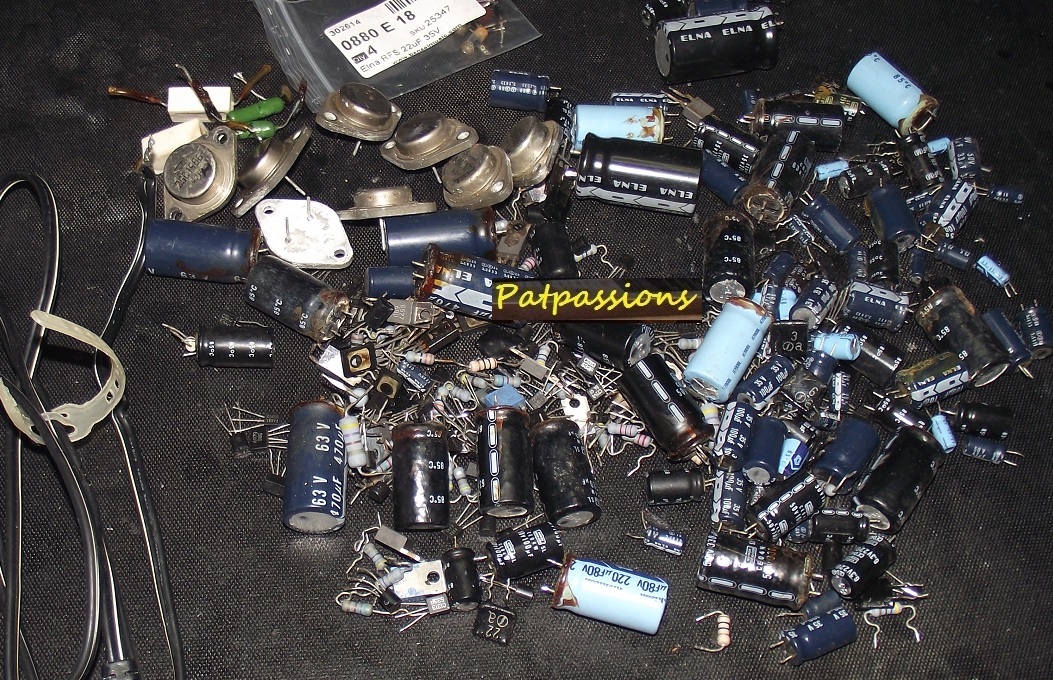

Une partie des composants qui ont été remplacer .
ll reste les derniéres tôles
de protections à poncer et peindre .
Les tôles de blindage sont remis en place .
Avant de remettre les tôles de blindage ,
il ne faut pas oublier de faire les réglage du bias et offset
sur les différentes cartes .Il y a 12 réglages en tout..
Ceci est important pour une utilisation optimal de l'amplificateur .

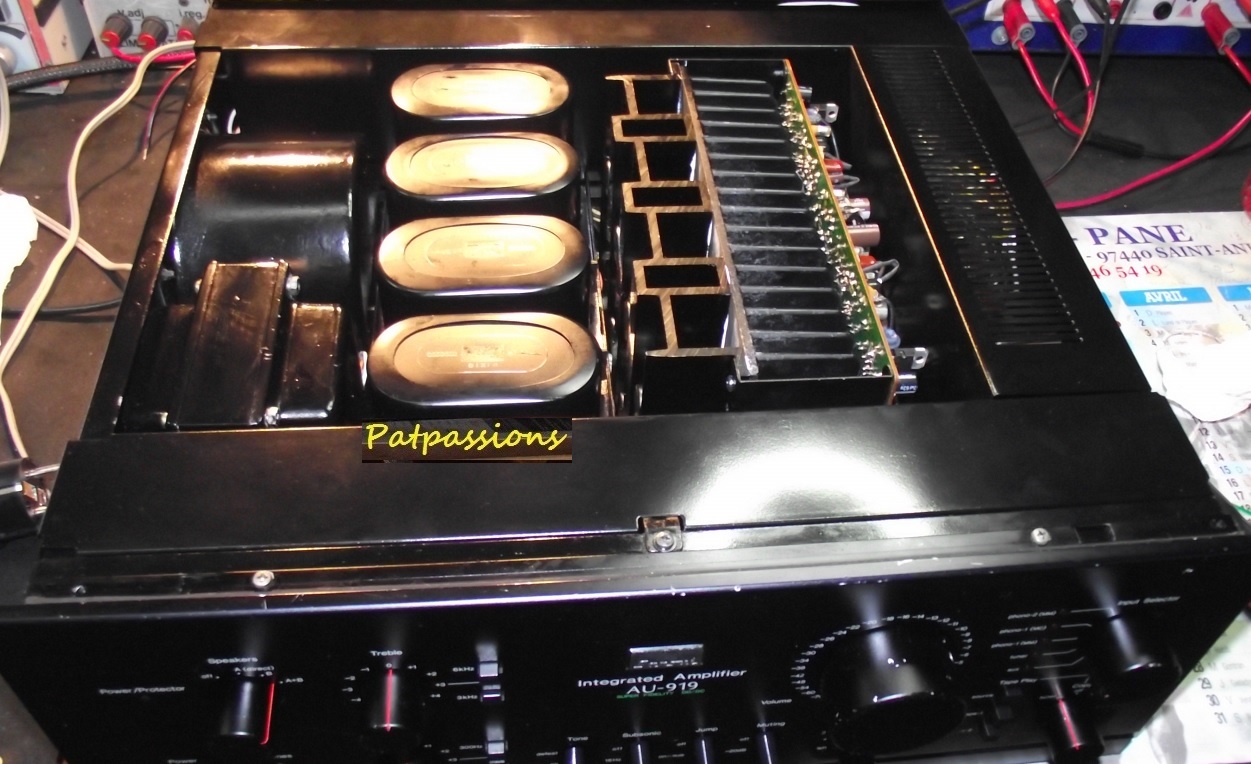

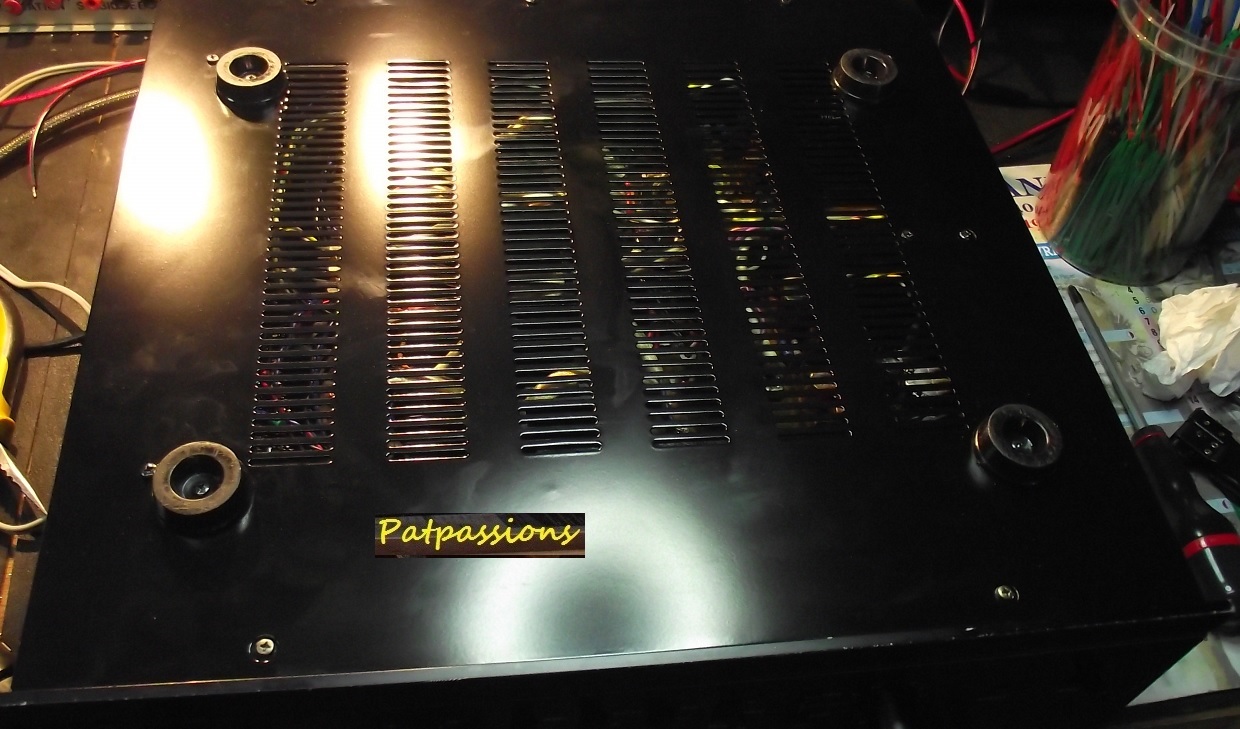

Mis en place de la tôle inférieur.

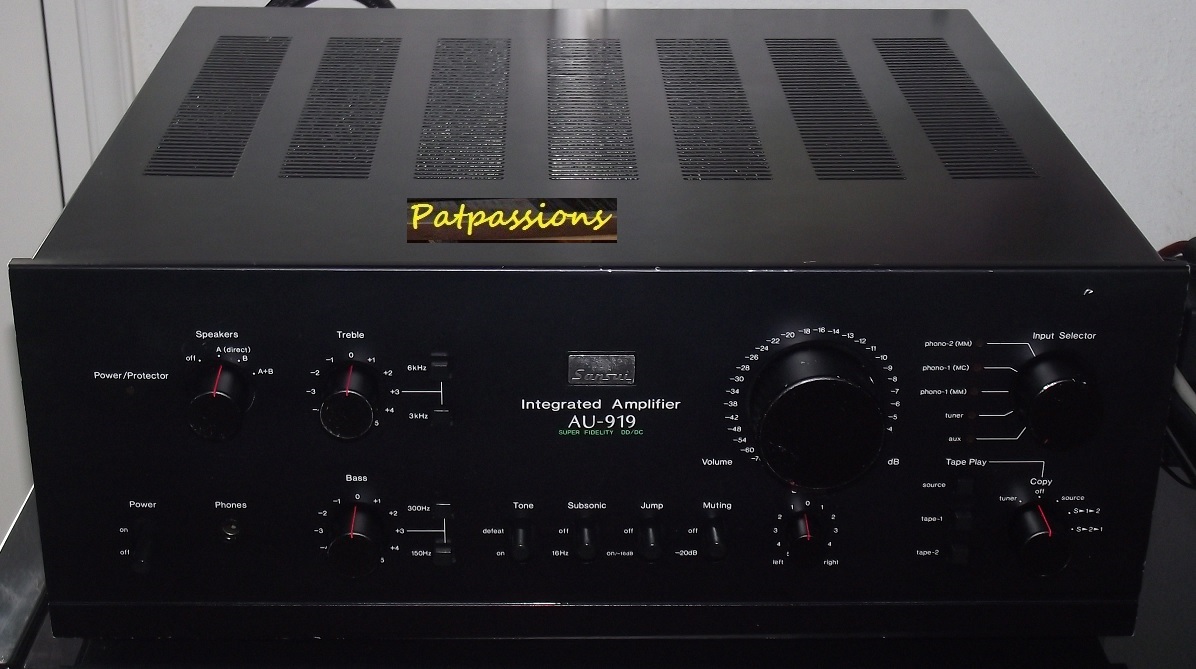

L'amplificateur est terminé maintenant

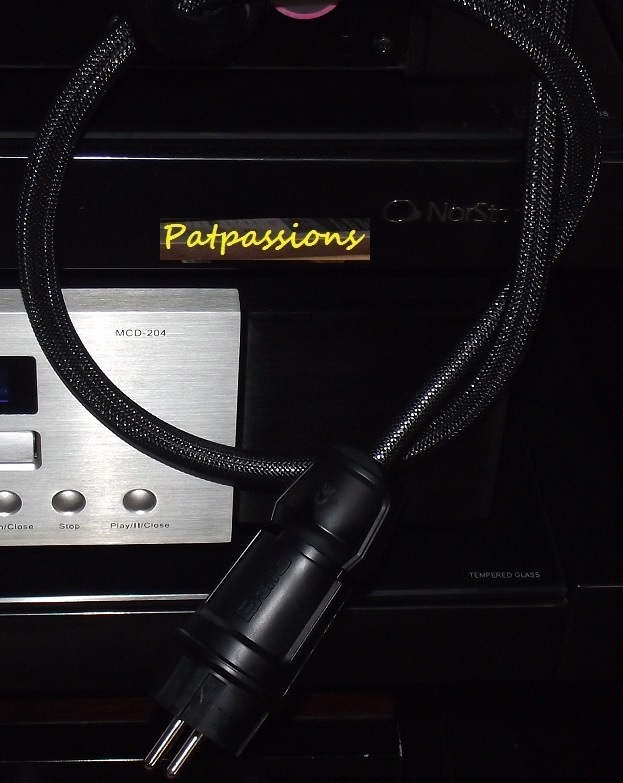

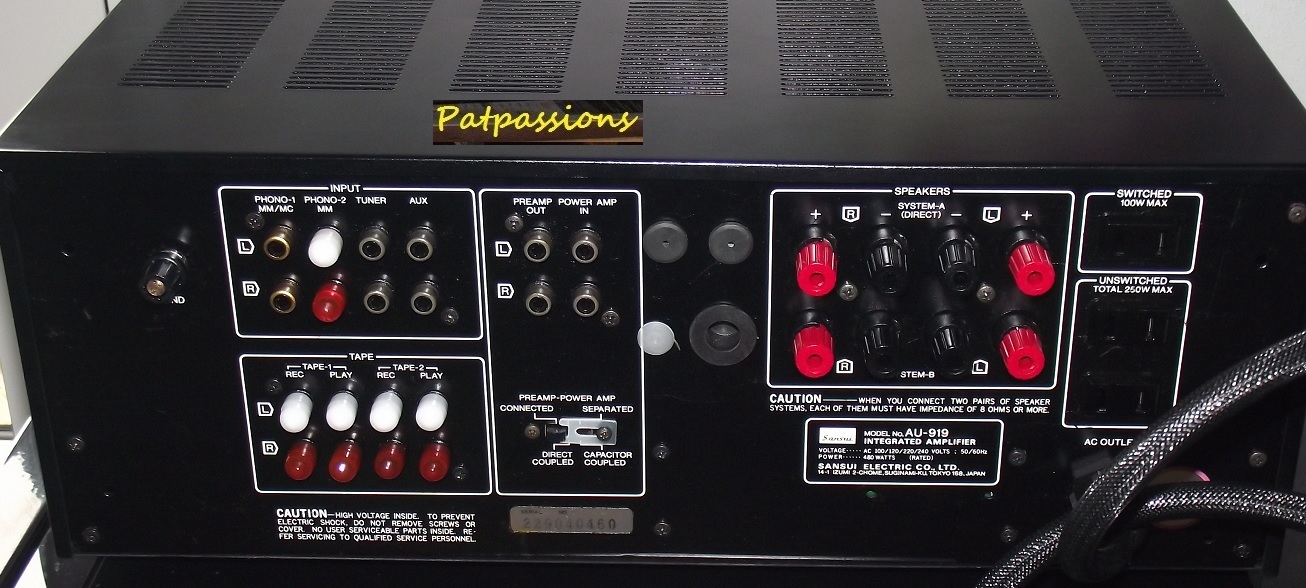

Son nouveau cordon secteur .
Un bel appareil comme on en fait plus maintenant.
Il a été essayer avec des enceintes Klipsh RF7 MKII.
Tous le potentiel de l'enceinte s'est enfin réveillé avec le Sansui AU-919.
Je n'en dirais pas plus , il faut l'écouter pour le croire .
Si on est un peu tendance audiophile,
on tombera rapidement amoureux de ce bel appareil
Quelques mesures sur le comportement global de l'amplificateur.
La puissance efficace mesurer est de 200W sous 8 ohms , avant écrêtage.
Le constructeur donne une puissance moyenne de 100W .

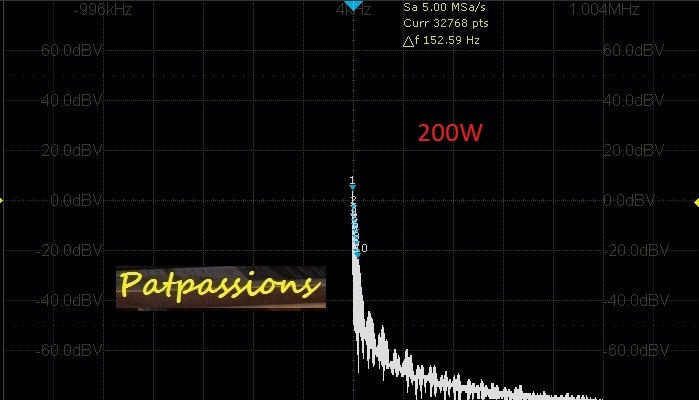

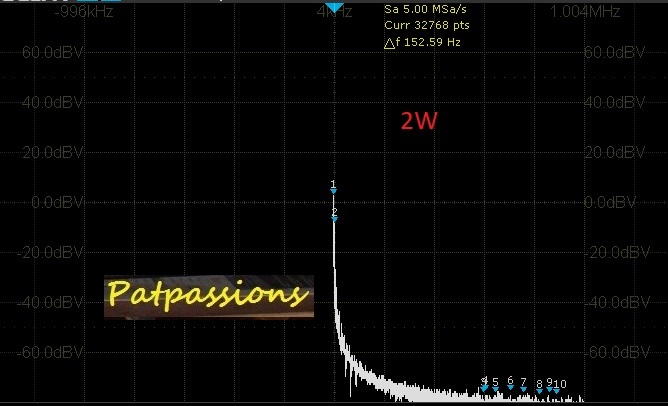

Mesure de la distortion pour différentes puissances sous 8 ohms :

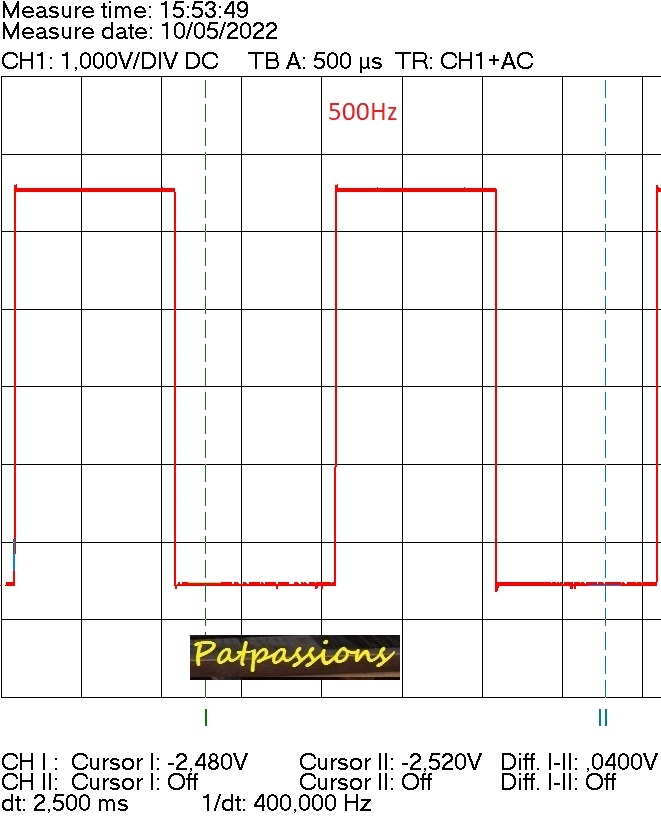

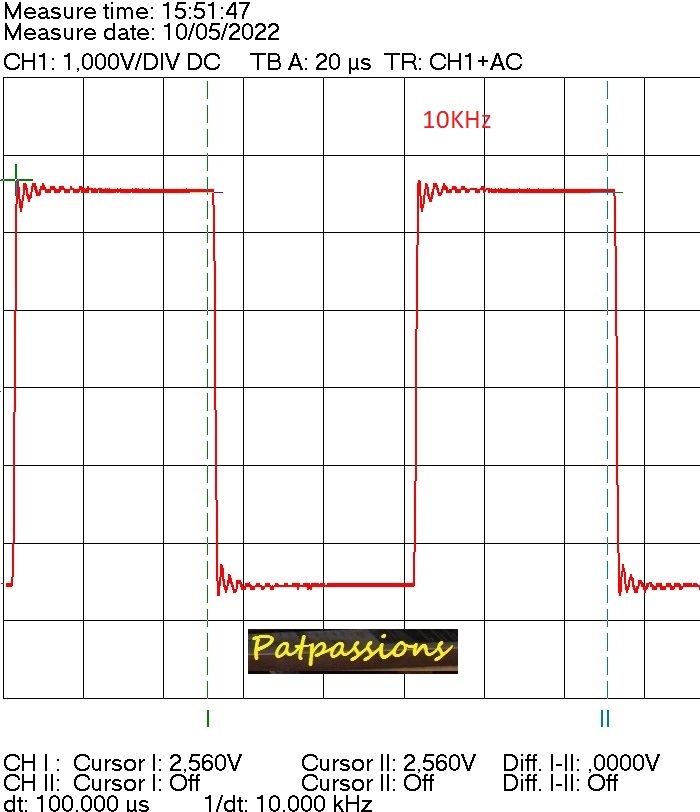

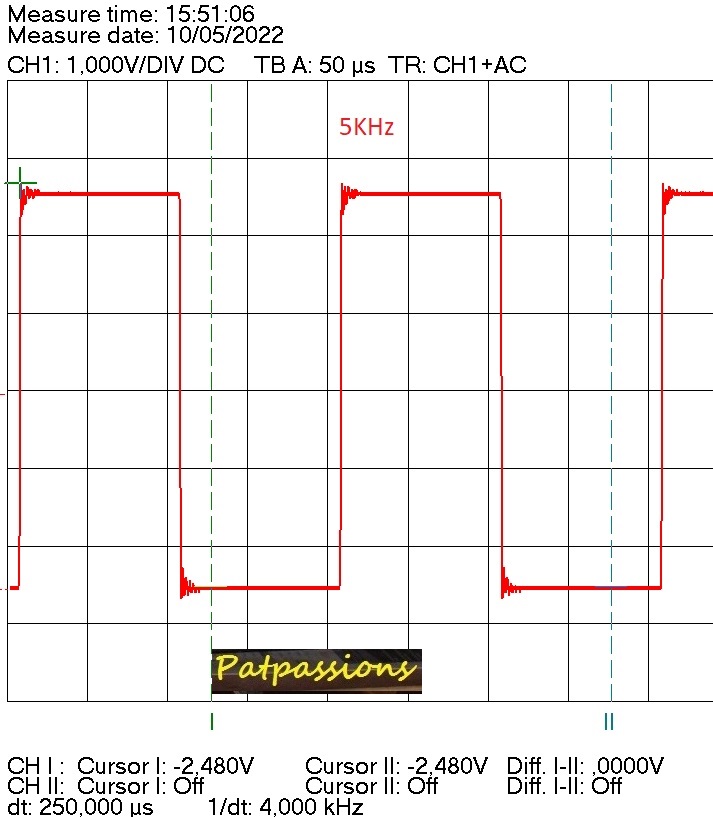

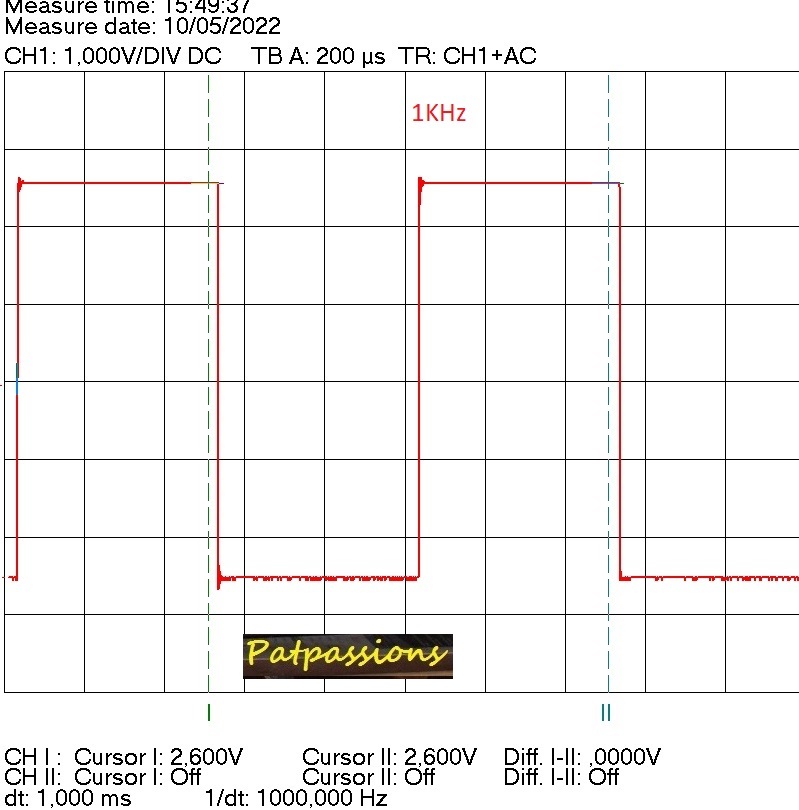

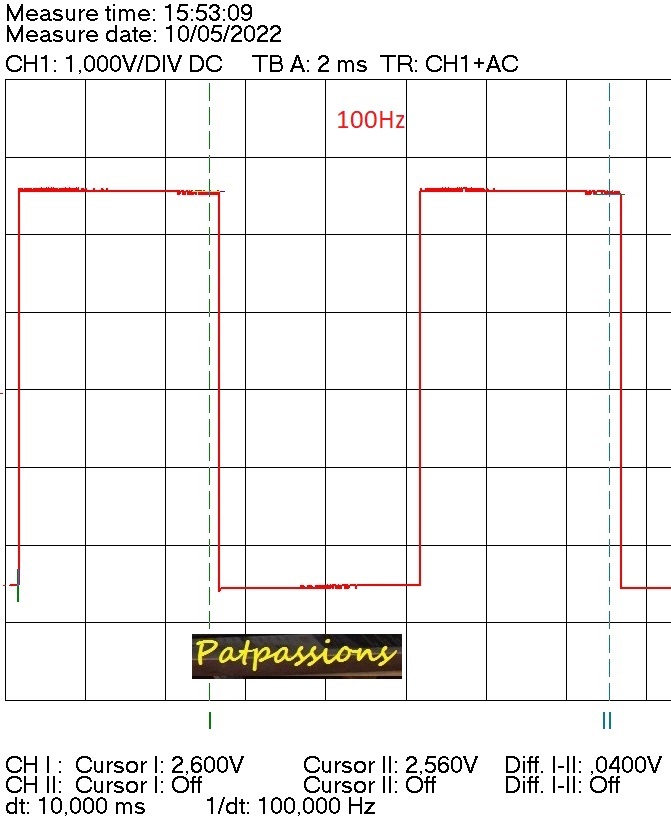

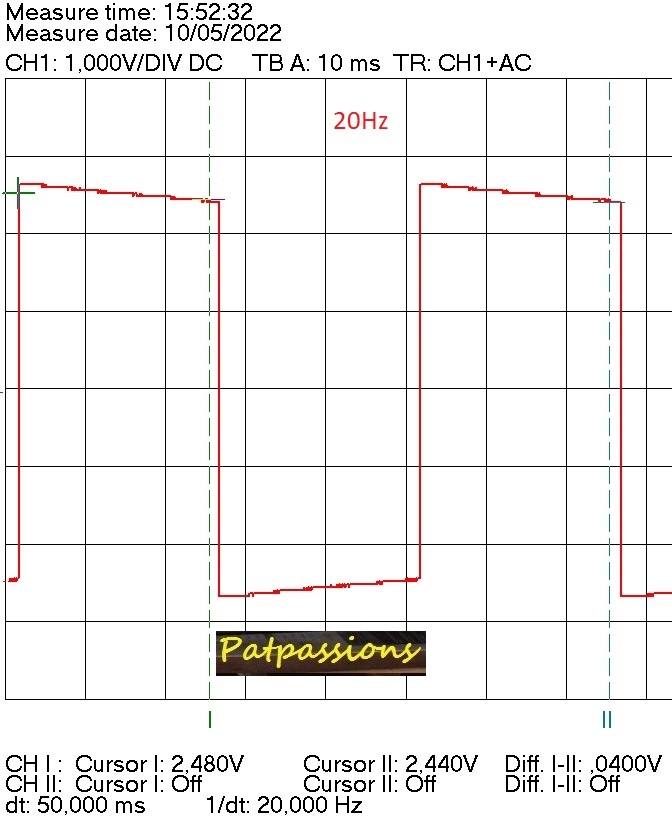

Comportement sur signal Carré pour différentes
fréquences à la puissance de 2Weff sous 8 ohms :

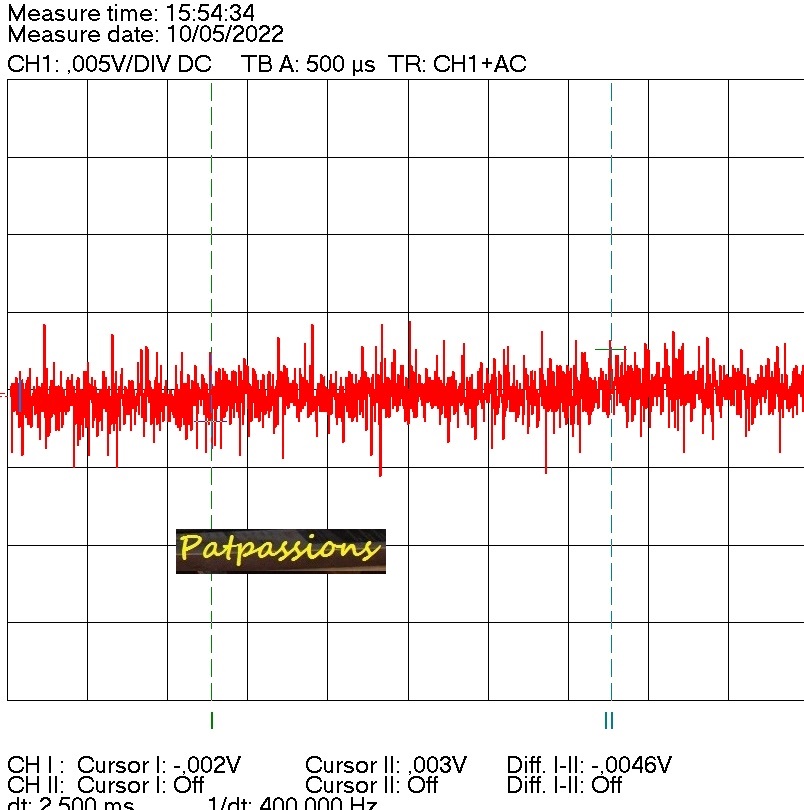

Mesure du bruit Volume à 0, les filtres sont désactivées.

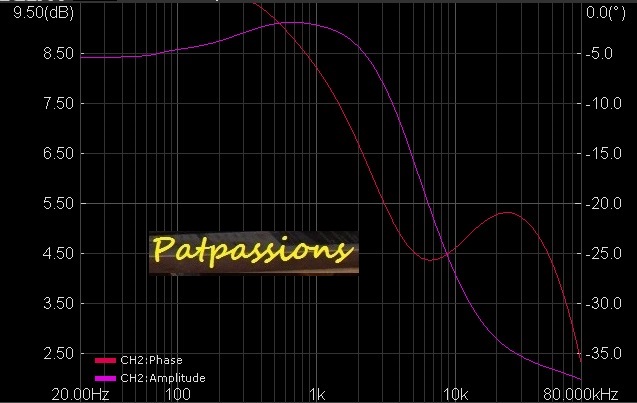

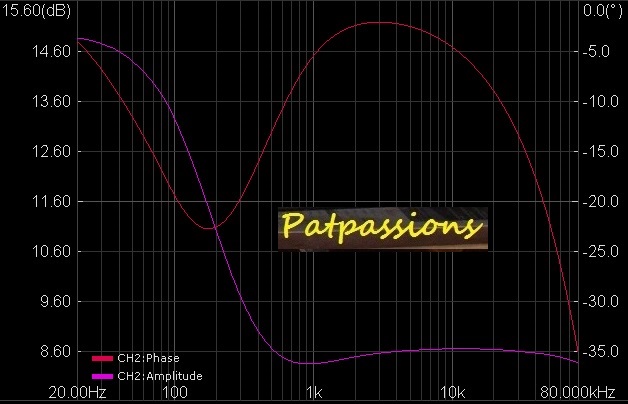

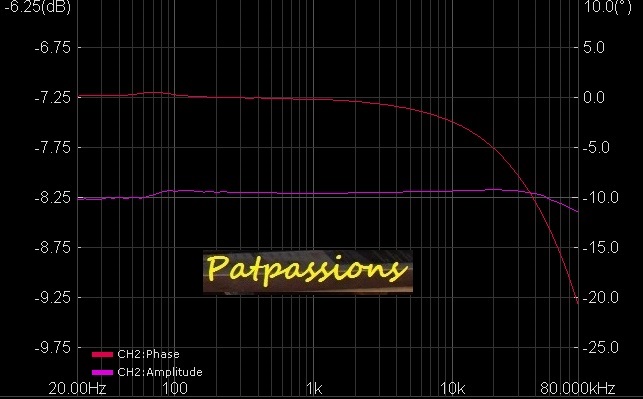

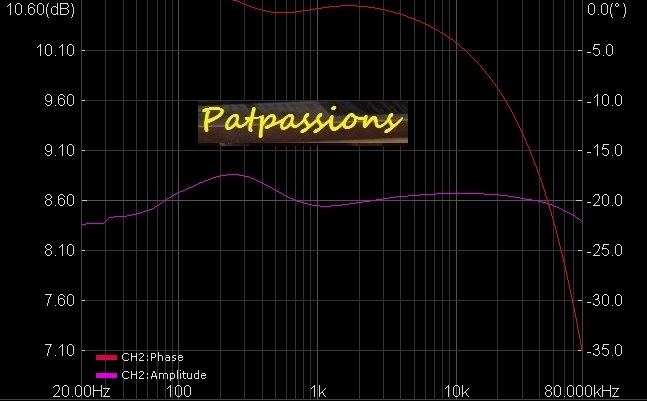

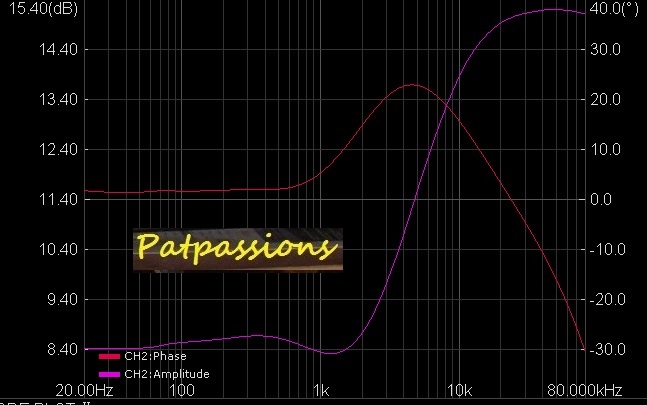

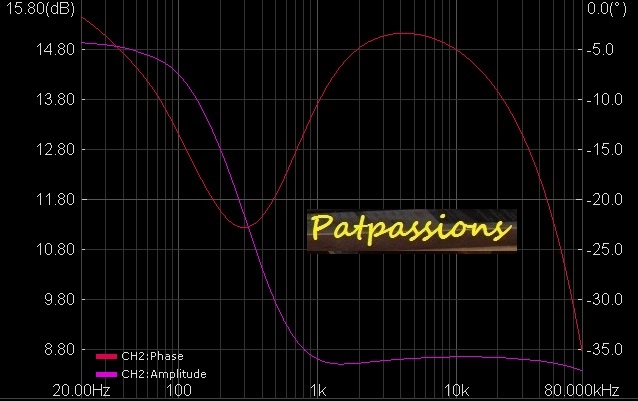

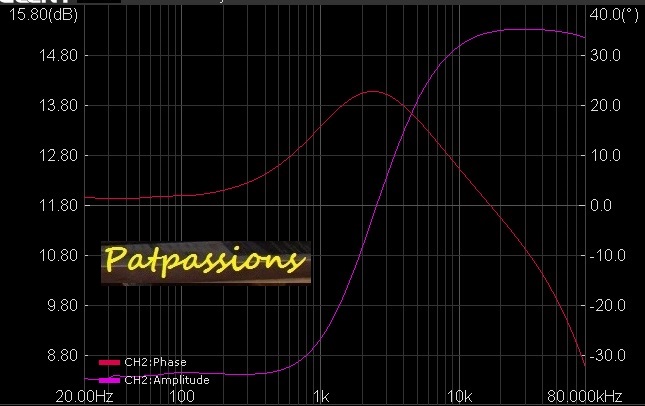

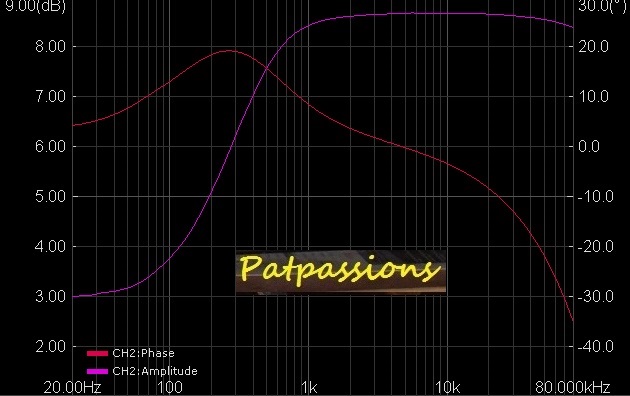

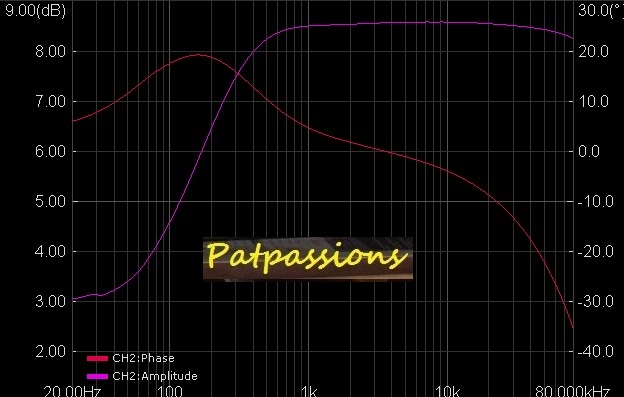

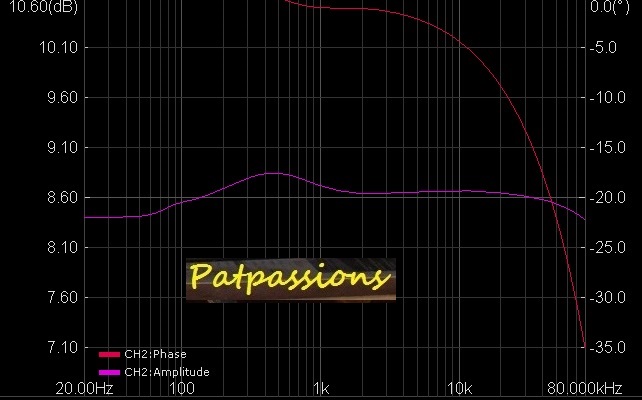

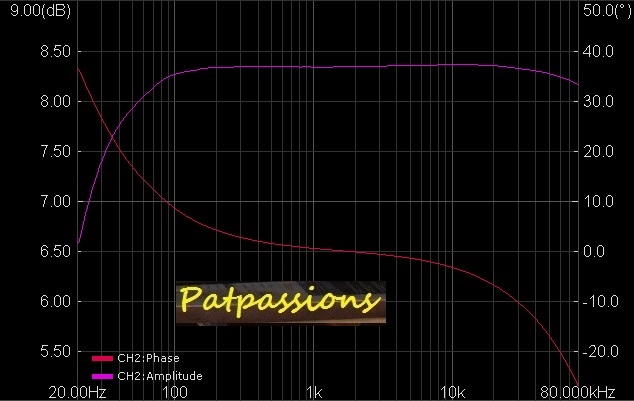

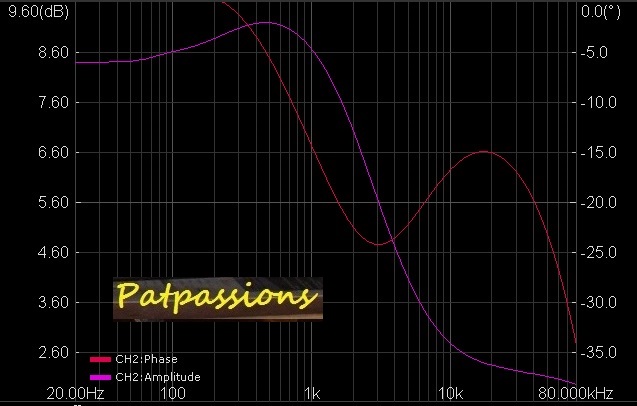

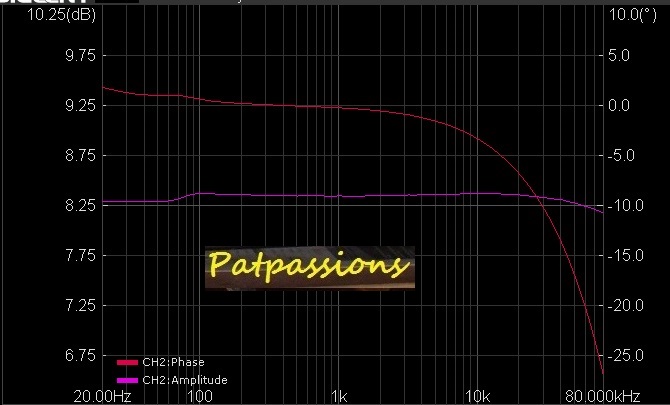

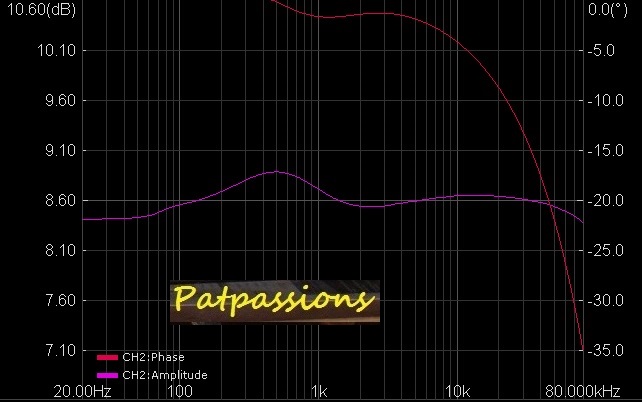

Mesure de la bande passante et courbes de réponse des différents filtres:
TONE | TREBLE 6KHz - 3KHz |
BASS 300Hz -150Hz |
SUBSONIC | JUMP | ||
---|---|---|---|---|---|---|
OFF | OFF |
OFF |
TONE | TREBLE 6KHz - 3KHz |
BASS 300Hz -150Hz |
SUBSONIC | JUMP | ||
---|---|---|---|---|---|---|
OFF | OFF |
ON |
TONE | TREBLE 6KHz - 3KHz |
BASS 300Hz -150Hz |
SUBSONIC | JUMP | ||
---|---|---|---|---|---|---|
OFF | ON |
OFF |
TONE | TREBLE 6KHz - 3KHz |
BASS 300Hz -150Hz |
SUBSONIC | JUMP | ||
---|---|---|---|---|---|---|
ON | 0 |
0 |
OFF |
OFF |
TONE | TREBLE 6KHz - 3KHz |
BASS 300Hz -150Hz |
SUBSONIC | JUMP | ||
---|---|---|---|---|---|---|
ON | + |
0 |
OFF |
OFF |
TONE | TREBLE 6KHz - 3KHz |
BASS 300Hz -150Hz |
SUBSONIC | JUMP | ||
---|---|---|---|---|---|---|
ON | - |
0 |
OFF |
OFF |
TONE | TREBLE 6KHz - 3KHz |
BASS 300Hz -150Hz |
SUBSONIC | JUMP | ||
---|---|---|---|---|---|---|
ON | + |
0 |
OFF |
OFF |
TONE | TREBLE 6KHz - 3KHz |
BASS 300Hz -150Hz |
SUBSONIC | JUMP | ||
---|---|---|---|---|---|---|
ON | - |
0 |
OFF |
OFF |
TONE | TREBLE 6KHz - 3KHz |
BASS 300Hz -150Hz |
SUBSONIC | JUMP | ||
---|---|---|---|---|---|---|
ON | 0 |
0 |
OFF |
OFF |
TONE | TREBLE 6KHz - 3KHz |
BASS 300Hz -150Hz |
SUBSONIC | JUMP | ||
---|---|---|---|---|---|---|
ON | 0 |
+ |
OFF |
OFF |
TONE | TREBLE 6KHz - 3KHz |
BASS 300Hz -150Hz |
SUBSONIC | JUMP | ||
---|---|---|---|---|---|---|
ON | 0 |
- |
OFF |
OFF |
TONE | TREBLE 6KHz - 3KHz |
BASS 300Hz -150Hz |
SUBSONIC | JUMP | ||
---|---|---|---|---|---|---|
ON | 0 |
+ |
OFF |
OFF |
TONE | TREBLE 6KHz - 3KHz |
BASS 300Hz -150Hz |
SUBSONIC | JUMP | ||
---|---|---|---|---|---|---|
ON | 0 | - |
OFF |
OFF |
TONE | TREBLE 6KHz - 3KHz |
BASS 300Hz -150Hz |
SUBSONIC | JUMP | ||
---|---|---|---|---|---|---|
ON | 0 |
0 |
OFF |
OFF |
04/07/2022
Patrick H.
